Способ огнезащитной отделки целлюлозусодержащих текстильных материалов
Патент 470974
Авторы
Способ огнезащитной отделки целлюлозусодержащих текстильных материалов
Иллюстрации
Реферат
ва(тон(т
САНИ
СПИ

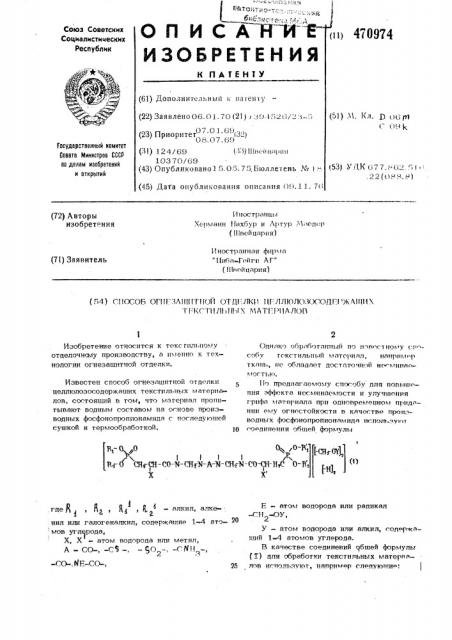

Союз Советских
Социалистических
Республик (и) 470974
ИЗОБРЕТЕНИЯ к rlaTEHTM (61) Дополнительный к иаген t ó (22) Заявлено 06.0)..70 (21) > . 0-1526/ > о-5 (51) М. K;t. р ()(> p) (. ().-) 1,, 0H. -)7-. .69 (3!) 124/69 (>3) 1)й)е(!ц грин
10370/69 (43) Опубликовано1 5.05. 75, Бюллетень % 1."..
Государственный номнтет
Совета Министров СССР оо делам изобретений и атнрытнй (53) У11,К С>77. - 6 >.. l . 22 (0H H. P) (45) Дата опубликования описания ()<),11. 76
И ностранць(Хе1>л(а((н 11ахбур и Артур Ч (сдпр (1!1вейцария) (72) Авторы изобретения
И нострьптная фпрл! а
"Циба-Гейги АГ (11!не(й цари я) (71) Заявитель (54) С!1ОСО1-, ОГ!1ГЗАН1!1Г!1О!т! ОтДИтК11 !1ГЛ !!ОЛС)за.ОД1-.! жАП!11
Т1=!(Г Пf Л1>!!!>1X . > (AТ1:Р1ЫЛОВ
Известен способ огнезащитной отд(..лкн целлюлозосодержаших текстильных матери." лов, состоящий в том, что материал пропитывают водным составом на основе производных фосфонопропионамида с последующей сушкой и термообработкой.
10 о,о-в, ! l /7 в- сн-сн-со-я-снуем-л-м-сн;м-со-сн-н с о-я, t 1, Х Х
F — атом водорода или радикал
У атом водорода или алкил, содержацьчй 1-4 атомов углерода.
В качестве соединений обшей формулы (() для обработки текстильных матерна2;> лов используют, например следуюпти:
Изобретение относится к тскс гпльному отделочному производству, а именно к технологии огнезащитной отделки..где г) g< g<, g, — алкил, алке1 г 2. нил или галогеналкил, содержаи(ие 1-4 ато мов углерода, Х, Х вЂ” атом водорода или метил, А - СО-, -С8 —. — ЯО2-. -ГИ!!
-СО: HF.-ÑÎ-, Однако обработанный по и->пост)тол у сt "собу тс кстильнь(й матс риал, например р ткаш., не обладает достаточной н(л(ипа( мостик>.
11о предлагаемому способу для повьпп(ния эф(!>екта нссминаемости и улучшения грифа материала при одновременном прид;— нии ему огнестойкости B качестве пропз-Bol1HbIx фосфонопропионамила 11(.пол) зу>от оедпнения o(>(tip)! формулы
470974
1 i, j 0 О-В1! R1-0 СН«СН-С0 N-СHг-Х-А-Х-CHz-N-СО-СН-Н С 0-3
Х Х
R-О. 0
1 j
0-В, P,Д i, ! 1 (x ф;0 СНо-CH-CO-N-CH«N-А1И-СноN-CO-СН HzC 0-R1
Х -0, 0 ф
0 0-В
В;0 СН;СН;С0-N-СНЛ-ЛР-CH;N-ос-Н,С-Н,С 0-В, В;О 0 0,0-В, (-CH m), В1 0 CHz Н-СО-М-СН Х-A-,N-СНо- -0С-HC-ÊzC 0-р, (-Н) (s)
Х Х
I где А2СО-, -С$-, -СфН», -СО К Е СО 45 -СЦ -О У, а !, р! „
2 1
1!
I атом <>zz I ll или 1руппа X, X и У имеют указащц,ze на, (СК«0"4 (-н), Bs-о, о, . о ! t /, О|О ОГО ОО-М-PHON-A;N-PHgN-CO-ОН -Н,P P-HO, (6) где, А, Х, У имеют указанные значения. где g,, Х, У имеют указанные значения, а группа A =CO-, -С -, - О
1 2 где — метил плн этил,Л-СО-, -C5 -, 2 1 или -50 -. У -, предпочтительно, атом
Bol1opcga или метил.
В;0, 0 „0-В, В1 0 С>491 Со 1ч СН 1Х ЪМ CHrN — ОС-НС-Н1С О-В
Х Х о о, р о î-s, ! I f
1«Р-Сй-Сн;М-ЛР-СНБО-СР-Н,С О -Я, ; rJ1e Rg,, X, У имеют указанные зна1ения
55 и А - группа -CO, -С-Я (-СН -о-т), -H) (2) (сн:-о- 4, fH), j-СКк-0-Y), f-Ö) (4) .водорода ли метил.
0 0-8, ъ- . /О 4 / I (-СН.,-О- ;)
"- i91
Р,.ф CH CHpCO N-CH;Ì-ÑO-Õ-СКАК-СО- СНГСН О ь ((Ф, Н С-О
Ъ,, //"- О,,О -СН, ф
Н C — О СН СН COW-СНуК СО-Ъ-CH-Õ-CO-CH, СН, 0-Ц (-СН; ОН (о) 0% о-я, О) р
Rg- СНуСН-СОМ-СН Х S-М-СНУЕМ-OC-СН-СН 0-Rg
Х Х (-(м,m) (-Н), i где gg, Rg
Х, Х, У имеют указанные значения.
0, /О-Ri о p (-CH:ОМ ),.
liI I
R;0 CH;CH-CO- -СН.- -S -N CH,-V-OC-CII-СН. O — R -Н)„
Х 0 Х1
-0 0 0 0- з
x/ /
)3 I р — Д СН -СН;СО-Я -СН Я-S-A-CH+ N-OC-СНу СН -О-B g з а
CHpYf) 7. (-н) (13) 0 (0-СН, 0 r
Р1 ) III I 1
%С 0 CH?CHò СО СНУ1 -8-Ч-СН7Х ОС СН -СК 0-СК
II
CH OÍ)
Н 2 (I4) где g А имеют указанные выше
3 3 значения и У - предпочтительно атом
1 де К У имеют указанные значения, !О где где II, Х, У имеют указанные значения. где Ry, У имеют указанные значения.
В формуле 1, 5, 11 радикалы R
1 1 55
В, Rg могут, иметь одинаковые или различные значения. Предпочтительно, g и.- R ° Rg им-т оди-I
1 ковые значения. Например, они могут озна- 60 чать: пропил, изопропил, этил, метил, аллил или хлоралкил (2-хлорэтил или 2,3-дихлорпропил).
В формулах 1-7, 11 и 1.2 У может означать: н-бутил, этил или метил. Предпочтительно У и У означают атом водо1 рода или метил.
НС-О О
iô
О,О-СН, Н,С О СН, СН,СОМ СнтХ C-М СН.,N OC Н,С Н, О СН, (-СН,ОН) (-Н} i») x4
О О О ОСН, р, ) 1 I 1 Р
О СН;СН-СО-К-СН,— М-СО- К-OC-Х-СН К )С СНг Н С ОСН (сн сон) (1, ь) О ОСН, О СнуСН СО-Л-СН>Х-С-Х-Снз3 ОС-СН..-Н >С ОСН (Н, (j7) 1-СН СН20 О О .ЖС O ) р ) ) г
1 СН2СН О СНИТСЯ СО N-СНИК С И-СН К-ОС Снг Нгс OCH>Q)g (Н} ()g)
П
О аНН,О„О О,ОСН; СН=СН„ р (-СнфЩ, Gip CH-CH, CH CH -СО-Л1-сноМ-С-Х-СН-.1 -ОС-С3) Л ) ОСНОВ СН =(Н- (H) (e),Н,О
0 О OCH, I-СНO)) р р г ф90 СН2СН„CO )-(Нр)) С Л СнгЖ-OC Сн Н С O).pf (-Н1 (20)
")).О 0,ipi ) 1 I ),i) i
СН О СИ СИ СО-))-СНрй-С-N-C))g3-OC-С)) -Н С ОСН> (-n i,oñí,) (Н) (2 ) СН,О О О, ОСК
СН О СН-СН2 СО Ч СнуМ С 1Я СН Х ОС СНгН С ОС})з (H) (22) Br Вг
СНР, О о >> ОСН Г Н СН 9
/р 1 ) 1 ) А
СН О СноСН СΠ— 1-СН » М-С-М-СН Х-ОС-CHrHzC ОСНОВ CH СН2
Bl Bi
)-онл), (-н1, (23) Н Й- Д вЂ” NH
Соединения 1-14 получают в результате реакции при 50-150 С 1 моля продукта конденсации, полученного из
a) 2 молей по крайней мере одно о соединения формулы:
В;О9
/р СН2 CH-Co NH
Х где g О Х . имеют указанные зна> ю чения, t в) 1 моля соединения формулы
50 где А означает группу -СО, С с, — }О2- -СО-9 Н-СО или Cpf Н-, причем группы М Н в соединениях а) и в) мо55 нооксиметилолированы или факультативно этерифицированы, с 2 или 3 молями формальдегида или соединения, разлагающегося с выделением формальдегида и факультативно с 1-3 молями алканола, имею60 щего 1-4 атомов углерода.
470974
В качестве соединения а) предпочтительно используют 3-(диметилфосфоно)-пропионамид или 3«(диэтилфосфоно)-пропионамид, а в качестве соединения в) - мочевину, тиомочевину, гуанидин, биурет или сульфамид.
По предлагаемому способу обработке подвергают текстильные материалы, содержащие целлюлозное волокно или его смесь с вискозным, шерстяным, полиамидным и полиэфирным волокном.
Особенно хорошие результаты по приданию одновременно огнестойкости и несминаемости получают при использовании соединений формулы (10).
Материал пропитывают, например на плюсовке водным составом, содержашпм. соединение (1) и имеюшим рН менее 5, предпочтительно менее 3. Для достижения такого значения рН, в состав добавляют такие крепкие минеральные кислоты, как серную, азотную, соляную или предпочтительно ортфосфорну>о кислоту. Вместо кислот, особенно вместо соляной кислоты, можно использовать соединения, из которых в воде, при гидролизе, даже без подогрева, образуются соответст вуюшие кислоты. Для примера можно назвать трпхлорид фосфэра, пентахлорид фосфора, хлорокись фосфОра, тионилхлорид, сульфурилхлорид, >(лорпсть>й цианур, ацетилхлорид и хпорацетплхлорид.
Эти соединения образуют при гидролизо исключительно кислые продукты расш(пле» ния, например циануровую и соляную кислоты. Вместо одной из указанных крепких кислот иногда выгодно использовать образуюшуюся при гидролизе смесь кислот.
Нарример, вместо соляной кислоты можно использовать смесь соляной и ортофосфорной кислоты, образующуюся пз пентахлорида фосфора, целесообразнее всего в молекулярном соотношении 5:1. Факультативно в состав вводят предконденсаты AKIIIIIoпласта.
Для придания огнестойкости и несминаемости в составы выгодно прибавлять скрытый кислый катализатор для ускорения отверждения имеющегося предконденсата аминопласта и для сшивки - соединений формулы (J ). В качестве скрытых кислых катализаторов можно . использовать катализаторы, применяемые для отверждения аминопластов на материале, содер>хашем целлюлозу, например первичный ортофосфат аммония, хлористый магний, нитрат цинка и прежде всего хлористый аммоний, Введение в состав предконденсатов аминопласта повышает устойчивость огнезашитного эффекта к мокрым обработкам.
1 и
Под предконденсатами аминопласта пони- .I
10. ают продукты присоединения формальд(- 1, гида к оксиметилолируюшимся соединениям азота. Из них можно назвать 1,3-5-ам>нотриазины, такие как М -замешенные мелампны, например ф -бутплмеламин, 5
g -трнгалогенметилмеламины, а также аммелин, гуанампны, например бензогуанамин, ацетогуанамин или тавке дигуанамины. Далее можно использовать: алкилмочевпну или арилмочевину и арплтпомоче-!
О и ну, алкиленмочевину или алкилендимочевину, например этиленмочевину, пропиленмочевину, ацетилендимочевину или особенно 4,5-дигидроокс>шмидазолидон-2 илп его производные, например замещеш(ый в !
4-ом положevl«f гидрокс ильной группы на остаток -СH -CH -СО- МН--СН ОН
4,5 дигидроксппмпдазолпдон-2. Предпочтнт ЕЛЬКЕ ИСПОЛ>о.ЮВагь МЕтИЛОЛЬНЫЕ CО20 единения моч(.вины, этплонмоч(вины или меламина. Особ(нно ценны(продукты получают нз высоком(>Гилолпрованных соедпнс- ний. В KAч(ство ftð(äêotlä(.íñAòoâ аминопласта используют, KAK мономолекуЛЯРНЫЕ, TQK If ВЫ(ОКОМОЛС КУ>ГЯРИЫ(, 1108(IIO И(ПОЛЬ.ЗОГтса ГЬ Гс>Кж(ВМЕ(TO С СО единениями формулы (1) и простые эфиры этих предконд(>нсатов «минопластов, Выгодно использовать простые эфиры спиртов, например метанола, этанола, н-пропанола, изопропапола, нл>утанола или пентанола, Ц(ле(>ообразнo»спoльзoвать прcдконденcаты аминопласта, растворимые в воде, например диметиловый эфир пентаметилолмелA> fItlIA, Может оказаться выгодным в состав вводить сополи> ер, полученный полимеризацпей в водной эмульсии, из
e) 0,25-10% шелочноземельной соли
40 (>(,, — этиленненасышенной монокарбоновой кислоты;
6) 0,25-30(> М -метилоламида или простого ифирв, >И -мовтипопвмипв g о-этиленненасышенной моно- или дикарбоно45 вой кислоты и в) 99,5-60;4 минимум другого сополим еризуюшегося соединения.
Добавка такого сополимера может оказать благоприятное воздействие на разрыв50 ную прочность и устойчивость к истиранию обрабатываемого волокнистого материала.
В качестве другой, во многих случаях выгодной добавки следует назвать, например водную полиэтиленовую эмульсию или эмульсию этиленового сополимера в качестве мягчителя.
Кроме того, в водный состав может входить агент растворения, например органический растворитель, смешиваюшийся с
50 водой, такой как этанол и>ти метанол.
Содержание соединений формулы 1 в водном составе целесообразно рассчиты-.: вать таким образом, чтобы на обрабатываемый материал наносилось 15-40% этого соединения. 5
При этом следует учитывать, что текстильные материалы из природной или регенерированной целлюлдзы могут поглощать 50-120% водного состава, Как правило, водные составы содержат 200-700 10 г/л, предпочтительно 300-500 г/л фосфор- ного соединения формулы (1).
Количество добавки, требуемой для установления значения рН менее 5, зави-. сит от концентрации соединений (1) и от вида добавки. Однако оно все же не должно быть ниже определенного минимума. B принципе рекомендуется небольшое превышение этого минимума, Большие избыточные количества не выгодны, они могут ока- 2О заться даже вреднымп.
Выгодно добавлять в сос.гав небольшие количества полимера приведенного типа, например 1-10%, относительно количества соединения формулы 1, То же можно сказать и в отношении мягчителя, количество которого также может составлять 1-10%.
Приготовленные составы наносятся на волокнистые материалы извесч ньтмл мето-! дами, Рекомендуется работать со штуч ны м товаром (куско") и пропитывать его на
; стройстве, подобном пгпосовке, в которое подается состав при комнатной температуре4
Про1пггапный таким образом волокнитьш материал сушат при температуре до о .00 С, После этого материал подвергают, ::.хой термосбработке при температуре о
ыше 00 С, напри..!ер при 130-200 С, предпочтительно при 140=170 С продол о кительность которой тем меньше, чем выше температура.. Так, продолжительность термообработки прн 140-170оС равна
6 +минв
При эт ом z соединениях формулы (1 )
Д5
:оисходит расщепление метилольных или
; .тилолэфирных остатков с образованием
:".:ды или спирта, Зти летучие продукты «4сщепления необходимо непрерывно уда
Щ нять из материала дчя того, чтобы обес=, аещть желаемое воздействие. Для этого .
12-необходимо выбирать соответствующие
) устройства дчя термообработки. Подходящими являотся такие аппараты, в которые при сохранении требуемой температуры, непрерывно подается свежий воздух и отводится воздух, загрязненный летучими веществами, Такие устройства, например турбофиксатор или сопловый фиксатор, известны. целесообразно в заключение провести дополнительную промывку кпслотосвязуюшим агентом, предпочтительно водным раствором карбоната натрия в течение о
3-10 мпн прп 40 С в случае сильнокислоц реакционной среды.
Как оыло уже сказано, по предлагае1 мому способу можно получать огнестойкие и устойчивые к смятьчо изделия, кото= рые даже после многократного мытья или химической чистки не теряют своих свойсгв, и Нс вызывает ухудшения текстильно-механических свойств обрабаты-ваемого материала.
Особое преимущество способа заклк>чается B том, что обработанные целлюло —зосодержашие текстильные материалы одновременно приобретают свойства огнестойкости и песминаемости. B частности, одновременно с огнестойкостью значительно улучшается песмпнаемасть обработанных материалов и мокром и в сухом cocT оянии.
Пример 1. Водными растворами
А-Д, состав которых приведен в табл. 1 и
2 плюсуют хлопчатобумажную ткань. Поглощение раствора составляет 80%. Сушку ткани производят при 70-80 С, затем в течение 4,5 мин ткань нагреваюг при о
160 С. Затем гкань промывают в течение
5 мин в растворе, содержащем 2 г/л безводного карбоната натрия, при температуре кипения, после чего ее прополаскивают и высушивают. Часть ткани кипятят 5 раз по 30 мин в растворе, содержащем 2 r/ë карбоната натрия и 5,г/л мыла {пятикрат- ная промывка $ ф Д-4).
Ооразцы ткани испытывают на огнестойкость и устойчивость к смятию (испытание по вертикали. ДИК. 53906). Данные о результатах этих испгятаний приведены табл. 1 и
470974
Необработанная ткань состава
20
Горит
0 0
0 0
9,5 10,5
9,5
8,5
Горит
0 0
10,5 10,5
Горит Горит
101
Компоненты водного
Продукт на основе соединений 10 (75/о) Полиэтиленовая эмульсия (20%), мл/л
Продукт конденсации 1 моля п-трет.нонилфенола с 9 молями окиси этилена
Пентаметилолмеламиндиметилэфир (60%) Хлористый аммоний
Показатели огнестойкости
a) Продолжительность горения после промывки
Длина разрыва, см б) После пятикратной промывки
ЯМУ-
Продолжительность горения, с
Длина разрыва, см
Устойчивость к смятию:
Угол сминаемости (среднее значение из 10 проб):
О сухой ф
О мокрый ф
l%
Качество наощупь, балл и) 1 балл — мягкий
8 баллов — жесткий
Таблица 1
Содержание компонентов в водном составе, г/л
А Б С
585 585 585 585
470974
"L5
Таблипа 2
500
160
290
50 рН раствора после введения 85%-ной ортофосфорной кислоты
Длина разрыва, см
0 б) Продолжительность после промывки горения, с
Длина разрыва, см
10,5 в) Продолжительность кратной промывки, горения после пятиКЧ-4;
Длина разрыва, см
11,0
Образцы ткани испытывают на огнестойкость (испытание по вертикали ДИН
53906) .
Данные о результатах этого испытания приведены в табл. 3, Пример 3. Одним из водных составов от 1 до Я. из нижеследующей табл. 4 плюсуют хлопчатобумажную ткань.
Поглощение раствора составляет 80%.
Сушку ткани производят при температуре о*
70-80 С, затем в течение 5 мин отверж- дают при температуре 145 С. После этого ткань промывают s течение 5 мин
rtpa температуре кипения в растворе, содержащем 2 г/л безводного карбоната натрия, прополаскивают и сушат.
Образцы. ткани испытывают на огнестойкость (испытание по вертикали ДИН
53906).
Результаты этого испытания приведены в табл. 4.
Компоненты водного состава
Продукт на основе соединений 14 (76,5%)
Метанол .Вода
Хлористый ам моний
По азат ли огнестойкости: а) Продолжительность горения непромытого материала, с
Пример 2. Одним из водных раст воров F «Н, состав которых приведен в табл. 3, плюсуют хлопчатобумажную ткань, ткань из искусственного вискозного шелка или полиэфирнохлопчатобумажную ткань.
Содержание фосфора во всех приготовленных о составах установлено 41 г/л, Поглощение раствора составляет 80%, 85%, или 90%.
Сушку ткани производят при 70-80 С, и в течение 5 мин производят отверждение о при 145 С. Затем часть ткани промывают 4g
5 мин при температуре кипения (хлопче« тобумажная ткань) или при температуре. о
60 С (вискозный искусственный шелк и полиэфирно-хлопчатобумажная ткань) в растворе, содержащем 2 г/л безводного 5О карбоната натрия, прополаскивают и сушат.
Вторую часть этой ткани кипятят 5 раз по 30 мин или промывают при 60 С в растворе, содержащем 2 г/л безводного карбоната натрия и 5 г мыла (пятикратная 55 промывка $ ф / -4 или -3), Содержание компонентов в водном составе, г/л
470974
Таблица 3
Компоненты
445
490
375
80 фО
30
30
2,7
3,0
2,4
Хлопчатобумажная ткань
Горит
Длина разрыва, см
10,5
Горит
10
Горит
10,5
Горит
Длина разрыва, см а) После промывки:
Горит
14
14,5
Продукт на основе соединений формулы (18) Продукт на основе соединений формулы (19) Продукт на основе соединений формулы (21) Пентам етилолм елам индим етилэфир (60%) Ортофосфорная кислота
Значение рН состава
Показатели огнестойкости а) После промывки
Продолжительность горения, с б) После 5-кратной промывки в Ц Д -4
Продолжительность горения, с
Длина разрыва, см
И. Искусственный вискозный шелк
a) После промывки
Продолжительность горения, с
Длина разрыва, см
6) После 5;кратной чтромывки в gpfV-3:
Продолжительность горения, с
Я, Полиэфирно-хлопчатобумажная ткань:
Продолжительность горения, с
Длина разрыва, см
Необработанная Содержание компонентов в соткань ставе, г/л
470974
Таблица 4
Необработан- Содержание компонентов, г/л ная ткань
415
400
510
375 !
80 80
30 30
80 80
30 30
2,1 2,5
1,8 2,7 горит
Пример 4. 445 вес. ч. продукта на основе соединений формулы 19 смешивают с 30 вес. ч. 85%-ной фосфорной кислоты и доливают воды до 1000 об, ч. В этом составе плюсуют хлопчатобумажную о. ткань, высушивают при 80 С и отверждают о в течение 4,5 мин при 160 С. После этого ткань кипятят в течение 5 мин в растворе, содержащем 2 вес. ч. карбоната натрия и 1000 вес. ч. воды. После такой промывки содержание агента, придающего огнестойкость, составляет еще 18%.
Ткань обладает очень высокой огне стойкостью, которая сохраняется и после трехкратного кипячения по методу промыв85 ки 5hfV -4.
Пример 5. Водными составами
М и М, приведенными в табл. 5 плюсуют хлопчатобумажную ткань. Поглошение состава составляет 80%. После этого ма40 териал высушивают при 70-80 С и отверждают в течение 5 мин при 145 C.
Оба образца ткани при испытании по вертикали ДИН 53906 обладатели хорошей огнестойкостью.
Таблица 5
Продукт на основе соединений формулы (17)
Продукт на основе соединений формулы (23) 620
Пентаметилолмеламиндиметиловый эфир (60%) 80
2,3
30,, 1,8
Компоненты водного состава
Продукт на основе соединений формулы 15
Продукт на основе соединений формулы 16
Продукт на основе соединений формулы 18
Продукт на основе соединений формулы 21
Пентам етилолм елам индиметилэфир (60%) 85%-ная ортофосфорная кислота
Значение рН состава
Покаватели огнестойкости:
После промывки:
Продолжительность горения, с
Длина разрыва, см
Компоненты водного состава
Оптофосфорная кислота (85%)
Значение рН состава
0 0 0 0
10 10,5 i2 iP
Содержание компонентов в составах, г/л, 470974
21
Предмет изобретения
Способ огнезащитной отделки целлюлозосодержащих текстильных материалов, состоящий в том, что материал пропиты- 5
4 вают водным составом на основе производных фосфонопропионамида с последуюI
В," О 0 iО-Зi
) 1 1 1 1 А
Р„; C5pCH-CO-Я-CHgM-А- К-.СНа-К-СО-СН-Нас 0-Вт 2 (-н), 15 -СН -ОУ, а У вЂ” атом водорода или алкил, содержащий 1-4 атомов углерода, Приоритет по признакам:
07.01,69 при А- 5O -, 20
08.07.69 при А-СО-, -СЗ-, -СМН-, -СО-, ИЕ-СОСоставитель Т. Смирнова
Т. Галахова
РедактоР Л.ЕмельиноваТехРед Н. Ханеева Корректор
Заказ 4È1 Изд. М «Д УЩ Тираж 49 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб„4
Предприятие сПатент», Москва, Г-59, Бережковская наб., 24 где g, g ц - алкил, алкея. нил или галогеналкил, содержащие 1-4 атомов углерода, Х, Х - атом водорода или метил, А - группа -СО-, -CS-, - О -, СИ Н-, -СО- Ф В-СО-, rge Е - атом водорода или радикал 22 щей сушкой и термообработкой, о т л ич а ю шийся тем, -что, с целью повышения эффекта несминаемости и улучшения грифа материала, в качестве производных фоффонопропионамида иопользуют соединения с общей формулой
