Реферат

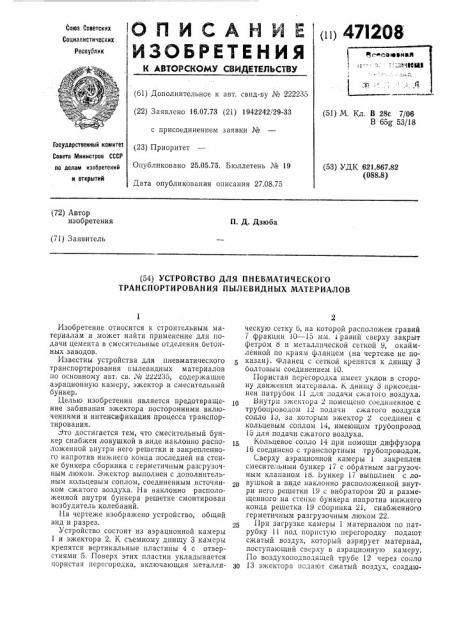

Союз Советсктх O Д Ц (Д Ц Я Я п1> 473208

Социалистических

Республик (бl) Дополнительное к авт. свид-ву ¹ 222235 (22) Заявлено 16.07.73 (21) 1942242/29-33 (51) М. Кл. В 28с 7/06

В 65K 53/18 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 25.05.75. Бюллетень № 19

Дата опубликования описания 27.08.75 (53) УДК 621.867.82 (088.8) по делам изобретений и открытий (72) Автор изобретения

П. Д. Дзюба (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО

ТРАНСПОРТИ РОВАН ИЯ ПЫЛ ЕВИДНЫХ МАТЕРИАЛОВ

Изобретение относится к строительным материалам и может найти применение для подачи цемента в смесительные отделения бетонных заводов.

Известны устройства для пневматического транспортирования пылевидных материалов по основному авт. св. № 222235, содержащие аэрационную камеру, эжектор и смесительный бункер.

Целью изобретения является предотвращение забивания эжектора посторонними включениями и интенсификация процесса транспортирования.

Это достигается тем, что смесительный бункер снабжен ловушкой в виде наклонно расположенной внутри него решетки и закрепленного напротив нижнего конца последней на стенке бункера сборника с герметичным разгрузочным люком. Эжектор выполнен с дополнительным кольцевым соплом, соединенным источником сжатого воздуха. На наклонно расположенной внутри бункера решетке смонтирован возбудитель колебаний.

На чертеже изображено устройство, общий вид и разрез.

Устройство состоит из аэрационной камеры

1 и эжектора 2. К съемному днищу 3 камеры крепятся вертикальные пластины 4 с отверстиями 5. Поверх этих пластин укладывается пористая перегородка, включающая металлическую сетку б, на которой расположен гравий

7 фракции 10 — 15 мм. i равий сверху закрыт фетром 8 и металлической сеткой 9, окаймленной по краям фланцем (на чертеже не показан). сланец с сеткой крепятся к днищу 3 болтовым соединением 1О.

Пористая перегородка имеет уклон в сторону движения материала. К днищу 3 присоединен патрубок 11 для подачи сжатого воздуха.

Внутри эжектора 2 помещено соединенное с трубопроводом 12 подачи сжатого воздуха сопло ld, за которым эжектор 2 соединен с кольцевым соплом 14, имеющим трубопровод

15 для подачи сжатого воздуха.

Кольцевое сопло 14 при помощи диффузора

16 соединено с транспортным трубопроводом.

Сверху аэрационной камеры l закреплен смесительныи бункер 17 с обратным загрузочным клапаном 1ь . Бункер 17 выполнен с ловушкой в виде наклонно расположенной внутри него решетки 19 с вибратором 20 и размещенного на стенке бункера напротив нижнего конца решетки 19 сборника 21, снабженного герметичным разгрузочным люком 22.

25 При загрузке камеры 1 материалом по патрубку 11 под пористую перегородку подают сжатый воздух, который аэрирует материал, поступающий сверху в аэрационную камеру.

По воздухоподводящей трубе 12 через сопло

30 13 эжектора подают сжатый воздух, создаю471208

3 щий в аэрационной камере разрежение. Всчедствие наклона пористой перегородки и разрежения, создаваемого эжектором, материал из аэрационной камеры 1 поступает в эжектор.

Сжатый воздух, подаваемый через сопло 13 эжектора и кольцевое сопло 14, перемещает материал по транспортному трубопроводу (на чертеже не показан), соединенному с диффузором 16.

При подаче материала из силосных банок аэрационную камеру устанавливают под выпускным отверстием банки. Когда камера 1 загружается материалом не из силосной банки, над ней устанавливают смесительный бункер 17 с обратным загрузочным клапаном 18.

В этом случае посторонние включения будут задерживаться решеткой 19, по которой под действием колебаний, возбуждаемых в ней вибратором 20, они будут скатываться в сборник 21 и скапливаться там.

Предмет нзоореIспия

l. Устройство для пневматического транспортирования пылевидных материалов по авт.

5 св. № 222235, отличающееся тем, что, с целью предотвращения забивания эжектора посторонними включениями и интенсификации процесса транспортирования, смесительный бункер снабжен ловушкой в виде наклонно

10 расположенной внутри него решетки и закрепленного напротив нижнего конца последней на стенке бункера сборника с герметичным разгрузочным люком, а эжектор выполнен с дополнительным кольцевым соплом, соединен15 ным с источником сжатого воздуха.

2. Устройство по п. 1, отлич ающеес я тем, что наклонно расположенная внутри бункера решетка снабжена возбудителем колебаний.
