Реферат

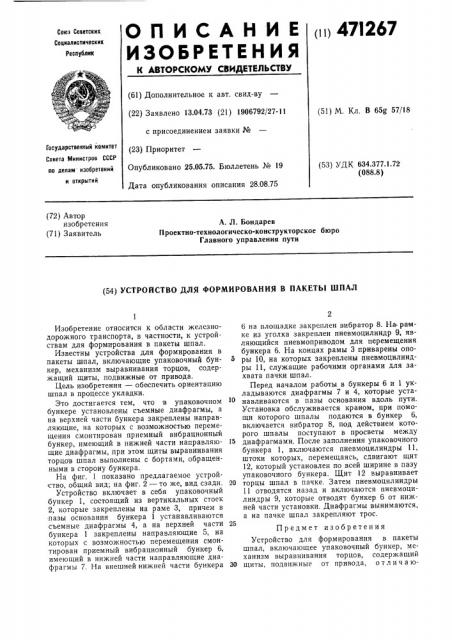

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 471267

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.04.73 (21) 1906792/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 25.05.75. Бюллетень № 19

Дата опубликования описания 28.08.75 (51) М. Кл. В 65g 57/18

Государственный комитет

Совета Министров СССР по делам . изобретений (53) УДК 634.377.1.72 (088.8) и открытий (72) Автор изобретения (71) Заявитель

А. Л. Бондарев

Проектно-технологическо-конструкторское бюро

Главного управления пути (54) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ В ПАКЕТЫ ШПАЛ

Изобретение относится к области железнодорожного транспорта, в частности, к устройствам для формирования в пакеты шпал.

Известны устройства для формирования в пакеты шпал, включающие упаковочный бункер, механизм выравнивания торцов, содержащий щиты, подвижные от привода.

Цель изобретения — обеспечить ориентацию шпал в процессе укладки.

Это достигается тем, что в упаковочном бункере установлены съемные диафрагмы, а на верхней части бункера закреплены направляющие, на которых с возможностью перемещения смонтирован приемный вибрационный бункер, имеющий в нижней части направляющие диафрагмы, при этом щиты выравнивания торцов шпал выполнены с бортами, обращенными в сторону бункера.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сзади.

Устройство включает в себя упаковочный бункер 1, состоящий из вертикальных стоек

2, которые закреплены на раме 3, причем в пазы основания бункера 1 устанавливаются съемные диафрагмы 4, а на верхней части бункера 1 закреплены направляющие 5, на которых с возможностью перемещения смонтирован приемный вибрационный бункер 6, имеющий в нижней части направляющие диафрагмы 7. На внешней нижней части бункера

6 на площадке закреплен вибратор 8. На- рамке из уголка закреплен пневмоцилиндр 9, являющийся пневмоприводом для перемещения бункера 6. На концах рамы 3 приварены опоры 10, на которых закреплены пневмоцилиндры 11, служащие рабочими органами для захвата пачки шпал.

Перед началом работы в бункеры 6 и 1 укладываются диафрагмы 7 и 4, которые устанавливаются в пазы основания вдоль пути.

Установка обслуживается краном, при помощи которого шпалы подаются в бункер 6, включается вибратор 8, под действием которого шпалы поступают в просветы между

15 диафрагмами. После заполнения упаковочного бункера 1, включаются пневмоцилиндры 11, штоки которых, перемещаясь, сдвигают щит

12, который установлен по всей ширине в пазу упаковочного бункера. Щит 12 выравнивает

20 торцы шпал в пачке. Затем пневмоцилиндры

11 отводятся назад и включаются пневмоцилиндры 9, которые отводят бункер 6 от нижней части установки. Диафрагмы вынимаются, а на пачке шпал закрепляют трос.

Предмет изобретения

Устройство для формирования в пакеты шпал, включающее упаковочный бункер, механизм выравнивания торцов, содержащий

30 щиты, подвижные от привода, о т л и ч а ю471267 щ е е с я тем, что, с целью обеспечения ориентации шпал в процессе укладки, в упаковочном бункере установлены съемные диафрагмы, а на верхней части бункера закреплены направляющие, на которых с возможностью перемещения смонтирован приемный вибрационный бункер, имеющий в нижней части направляющие диафрагмы, при этом щиты выравнивания торцов шпал выполнены с борта5 ми, обращенными в сторону бункера.
