Сырьевая смесь для изготовления теплоизоляционных изделий

Сырьевая смесь для изготовления теплоизоляционных изделий

Иллюстрации

Показать все

Реферат

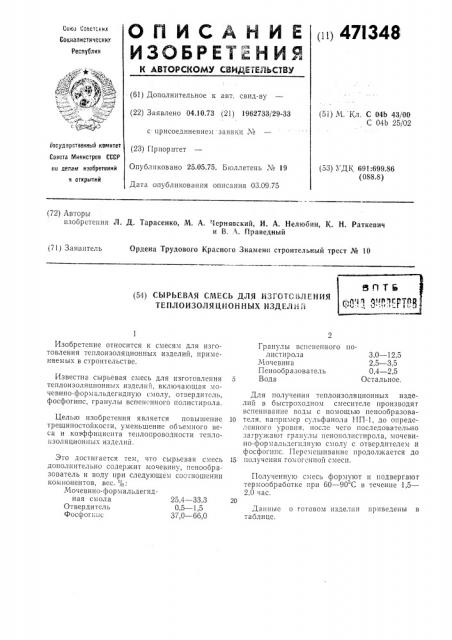

п1 47I348

ОПИСАЯИ Е

ИЗОБРЕТЕНИЯ

Соеа Советских

Социалистичеснит респубики (61) Дополнительное к авт. саид-ву (22) Заявлено 04.10,73 (21) 1962733/29-33 (5i) М. Кл. С 04Ь 43/00

С 04b 25/02 с присоединением заявки М (23) Приоритет

Опубликовано 25,05.75. Бюллетень ¹ 19

Дата опубликования описания 03.09.75 (53) УДК 691:699.86 (088.8) (72) Авторы нзобрстепия Л. Д. Тарасенко, М. А. Чернявский, И. А. Нелюбин, К. H. Раткевич и В. А. Праведный (7ij Заявитель

Ордена Трудового Красного Знамени строительный трест № 10 (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛ14!1

Изобретение относится к смесям для изготовления теплоизоляционных изделий, применяемых в строительстве.

3,0 — 12.5

2,5 — 3,5

0,4 — 2,5

Остальное.

Известна сырьевая смесь для изготовления 5 теплоизоляционных изделий, включающая мочевипо-формальдегидную смолу, отвердитель, фосфогипс, гранулы вспененного полистирола.

Целью изобретения является повышение 10 трещиностойкости, уменьшение объемного веса и коэффициента теплопроводности теплоизоляционных изделий.

Зто достигается тем, что сырьевая смесь 15 дополнительно содержит мочевину, пенообразователь и воду при следующем соотношении компонентов, вес. %:

Мочевино-формальдегидная смола

Отвердитель

Фосфоп.пс

20 росудерственный комитет

Совета Министров СССР ни делам изобретений и открытий

Гранулы вспененного полистирола

Мочевина

Пенообразователь

Вода

Для получения теплоизоляционных изделий в быстроходном смесителе производят вспениванпе воды с помощью пенообразователя, например сульфанола НП-1, до определенного уровня, после чего последовательно загружают гранулы пенополистпро 13, мочевицо-формальдегидную смолу с отвердителем и фосфогппс. Перемешивание продолжается до получения гомогенной смеси.

Полученную смесь формуют и подвергают термообработке прп 60 — 90 С в течение 1,5—

2,0 «ас.

Данные о готовом изделии приведены в таблице, 471348

Методика испыганий

Физико-механические свойства

Показатели

Примечание

150 — 180

ГОСТ 17177 — 71

В соогветствии с объемным весом изделий

4,5 — 8

5 — 9,5

10 — 12

ГОСТ 17076 — 66

МУ НИИГ10

0,049 — 0,060

Трудносгораем

25 — 30

Морозостойкость, циклы

ГОСТ 12852 — 67

Предмет изобретения

Составитель В. Праведный

Техред 3. Таранеико

Корректоры: Т. Фисеико и Е. Хмелева

Редактор Л. Народная

Заказ 2324/1 Изд. № 774 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типогр а фи я, п р. Сапунова, 2

Объемный вес, кг/и

Предел прочности при сжатии, кгс/см изгибе. кгс/сма

Влажность, о, Коэффициент теплопроводности, ккал/ма час град

Группа возгораемости

Изделия из предложенной сырьевой смеси обладают более высокими физико-механическими свойствами и позволяют использовать их в легких несущих и ограждающих конструкциях.

Сырьевая смесь для изготовления теплоизоляционных изделий, включающая мочевиноформальдегидную смолу, отвердитель, фосфогипс, гранулы вспененного полистирола, о тлич ающаяся тем, что, с целью повышения трещиностойкости, уменьшения объемного веса и коэффициента теплопроводности, она дополнительно содержит мочевину, пенообразователь и воду при следующем соотношении

5 компонентов, вес. %:

Мочевино-формальдегидная смола 25,4 — 33,3

Отвердитель 0,5 — 1,5

Фосфогипс 37,0 — 66,0

10 Гранулы вспененного полистирола 3,0 — 12,5

Мочевина 2,5 — 3,5

Пенообразователь 0,4 — 2,5

Вода Остальное.
