Устройство для установки шахтной крепи

Устройство для установки шахтной крепи

Иллюстрации

Показать все

Реферат

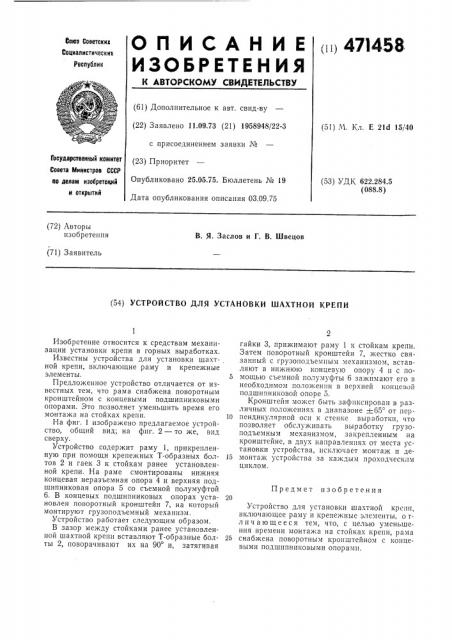

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

t i i1 471458

Воюз Советскик

Сациалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено !.09.73 (21) !958948/22-3 с присоединением заявки ¹ (23) Приоритет

Опубликовано 25.05,75. Бюллетень № 19

Дата опубликования описания 03.09.75 (51) М. Кл. Е 2!d 15/40

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (53) УДК 622.284.5 (088.8) (72) Авторы изобретения

В. Я. Заслов и Г. В. Швецов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ШАХТНОЙ КРЕПИ

Предмет изобретения

Изобретение относится к средствам механизации установки крепи в горных выработках.

Известны устройства для установки шахтной крепи, включающие раму и крепежные элементы.

Предложенное устройство отличается от известных тем, что рама снабжена поворотным кронштейном с концевыми подшипниковыми опорами. Это позволяет уменьшить время его монтажа на стойках крепи.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство содержит раму 1, прикрепленную при помощи крепежных Т-образных болтов 2 и гаек 3 к стойкам ранее установленной крепи. На раме смонтированы нижняя концевая неразъемная опора 4 и верхняя подшипниковая опора 5 со съемной полумуфтой

6. В концевых подшипниковых опорах установлен поворотный кронштейн 7, на который монтируют грузоподъемный механизм.

Устройство работает следующим образом.

В зазор между стойками ранее установленной шахтной крепи вставляют Т-образные болты 2, поворачивают их на 90 и, затягивая гайки 3, прижимают раму 1 к стойкам крепи.

Затем поворотный кронштейн 7, жестко связанный с грузоподъемпым механизмом, вставляют в нижнюю концевую опору 4 и с по5 мощью съемной полумуфты 6 зажимают его в необходимом положении в верхней концевой подшипниковой опоре 5.

Кронштейн может быть зафиксирован в различных положениях в диапазоне +-65 от пер10 пендикулярной оси к стенке выработки, что позволяет обслуживать выработку грузоподъемным механизмом, закрепленным на кронштейне, в двух направлениях от места установки устройства, исключает монтаж и де15 монтаж устройства за каждым проходческим циклом.

Устройство для установки шахтной крепи, включающее раму и крепежные элементы, о тл и ч а ю щ е е с я тем, что, с целью уменьшения времени монтажа на стойках крепи, рама

25 снабжена поворотным кронштейном с концевыми подшипниковыми опорами.

471458

Фиг r пег г

Составитель В. Заслов

Техред М. Семенов

Корректор Н. Аук

Редактор Т. Фадеева

Заказ 2083/16 Изд. № 726 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
