Реферат

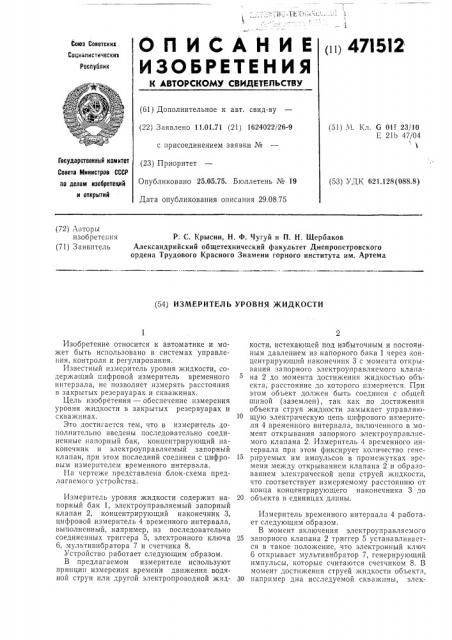

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

471512

Союз Соеетскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.01.71 (21) 1624022/26-9 с присоединением заявки № (23) Приоритет

Опубликовано 25.05.75. Бюллетень № 19

Дата опубликования описания 29.08.75 (51) М. Кл. С 01 23/10

E 21b 47/04 1

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.128(088.8) (72) Авторы изобретения (71) Заявитель

Р. С. Крысин, H. Ф. Чугуй и П. H. Щербаков

Александрийский общетехнический факультет Днепропетровского ордена Трудового Красного Знамени горного института им. Артема (54) ИЗМЕРИТЕЛЬ УРОВНЯ ЖИДКОСТИ

Изобретение относится к автоматике и может быть использовано в системах управления, контроля и регулирования.

Известный измеритель уровня жидкости, содержащий цифровой измеритель временного интервала, не позволяет измерять расстояния в закрытых резервуарах и скважинах.

Цель изобретения — обеспечение измерения уровня жидкости в закрытых резервуарах и скважинах.

Это достигается тем, что в измеритель дополнительно введены последовательно соединенные напорный бак, концентрирующий наконечник и электроуправляемый запорный клапан, при этом последний соединен с цифровым измерителем временного интервала.

На чертеже представлена блок-схема предлагаемого устройства.

Измеритель уровня жидкости содержит напорный бак 1, электроуправляемый запорный клапан 2, концентрирующий наконечник 3, цифровой измеритель 4 временного интервала, выполненный, например, из последовательно соединенных триггера 5, электронного ключа б, мультивибратора 7 и счетчика 8.

Устройство работает следующим образом.

В предлагаемом измерителе использу ют принцип измерения времени движения водяной струи или другой электропроводной жидкости, истекающей под избыточным и постоянным давлением из напорного бака 1 через концентрирующий наконечник 3 с момента открывания запорного электроуправляемого клапана 2 до момента достижения жидкостью объекта, расстояние до которого измеряется. При этом объект должен быть соединен с общей шиной (заземлен), так как по достижении объекта струя жидкости замыкает управляющую электрическую цепь цифрового измерителя 4 временного интервала, включенного в момент открывания запорного электроуправляемого клапана 2. Измеритель 4 временного интервала при этом фиксирует количество гене15 рируемых им импульсов в промежутках времени между открыванием клапана 2 и образованием электрической цепи струей жпдкости, что соответствует измеряемому расстоянию от конца концентрирующего наконечника 3 до

20 объекта в единицах длины.

Измеритель временного интервала 4 работает следующим образом.

В момент включения электроуправляемого

25 запорного клапана 2 триггер 5 устанавливается в такое положение, что электронный ключ б открывает мультивибратор 7, генерирующий импульсы, которые считаются счетчиком 8. В момент достижения струей жидкости объекта, 30 например дна исследуемой скважнны, элек471512

Предмст изобретения

Измеритель уровня жидкости, содержащий цифровой измеритель временного интервала, 5 отличающийся тем, что, с целью измерения уровня жидкости в закрытых резервуарах и скважинах, в измеритель дополнительно введены последовательно соединенные напорный бак, концентрирующий наконечник и электро10 управляемый запорный клапан, при этом последний соединен с цифровым измерителем временного интервала.

Составитель И. Черняк

Техред 3. Тараненко

Редактор А. Батыгин

Корректор 3. Тарасова

Заказ 2076710 Изд. Ке 734 Тираж 782 Подписное

ЦНИИПИ 1 осударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 трическая цепь замыкает управляющий вход триггера 5, и он переходит в другое устойчивое состояние; при этом электронный ключ 6 запирает мультивибратор 7, и по показаниям счетчика можно определить с достаточной точностью измеряемое расстояние, например глубину скважины.

Измеритель 4 временного интервала может работать как в ждущем режиме, так и производить периодические измерения в зависимости от режима работы триггера 5.
