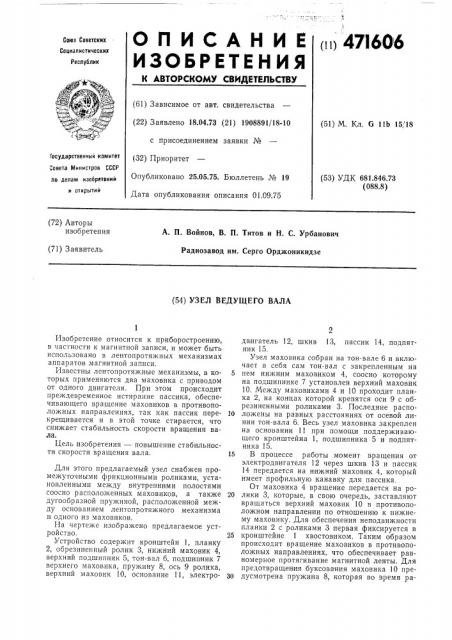

О П И С А Н И Е (II1 47!60 б

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.04.73 (21) 1908891/18-10 с присоединением заявки Ме (32) Приоритет

Опубликовано 25.05.75. Бюллетень Ме 19

Дата опубликования описания 01.09.75 (51) М. Кл. G 11Ь 15, 18

Государственный комитет

Совета Министров СССР (53) УДК 681.846.73 (088.8) по делам изобретений и открытий (72) Авторы изобретения

А. П. Войнов, В. П. Титов и Н. С. Урбанович

Радиозавод им. Серго Орджоникидзе (71) Заявитель (54) УЗЕЛ ВЕДУЩЕГО ВАЛА

Изобретение относится к приборостроению, в частности к магнитной записи, и может быть использовано в лентопротяжных механизмах аппаратов магнитной записи.

Известны лентопротяжные механизмы, в которых применяются два маховика с приводом от одного двигателя. При этом происходит преждевременное истирание пассика, обеспечивающего вращение маховиков в противоположных направлениях, так как пассик перекрещивается и в этой точке стирается, что снижает стабильность скорости вращения вала.

Цель изобретения — повышение стабильности скорости вращения вала.

Для этого предлагаемый узел снабжен промежуточными фрикционными роликами, установленными между внутренними полостями соосно расположенных маховиков, а также дугообразной пружиной, расположенной между основанием лентопротяжного механизма и одного из маховиков.

На чертеже изображено предлагаемое устройство.

Устройство содержит кронштейн 1, планку

2, обрезиненный ролик 3, нижний маховик 4, верхний подшипник 5, тон-вал 6, подшипник 7 верхнего маховика, пружину 8, ось 9 ролика, верхний маховик 10, основание 11, электродвигатель 12, шкив 13, пассик 14, подпятник 15.

Узел маховика собран на тон-вале 6 и включает в себя сам тон-вал с закрепленным на

5 нем нижним маховиком 4, соосно которому на подшипнике 7 установлен верхний маховик

10. Между маховиками 4 и 10 проходит планка 2, на концах которой крепятся оси 9 с обрезиненными роликами 3. Последние распо10 ложены на равных расстояниях от осевой линии тон-вала 6. Весь узел маховика закреплен на основании 11 при помощи поддерживающего кронштейна 1, подшипника 5 и подпятника 15.

15 В процессе работы момент вращения от электродвигателя 12 через шкив 13 и пассик

14 передается на нижний маховик 4, который имеет профильную канавку для пассика.

От маховика 4 вращение передается на ро20 лики 3, которые, в свою очередь, заставляют вращаться верхний маховик 10 в противоположном направлении по отношению к нижнему маховику. Для обеспечения неподвижности планки 2 с роликами 3 первая фиксируется в

25 кронштейне 1 хвостовиком. Таким образом происходит вращение маховиков в противоположных направлениях, что обеспечивает равномерное протягивание магнитной ленты. Для предотвращения буксования маховика 10 пре30 дусмотрена пружина 8, которая во время ра471606

Предмет изобретения

Составитель Jl. Иванова

Техред Т. Миронова

Корректоры: Л. Корогод и А. Николаева

Редактор Т. Иванова

Заказ 2082719 Изд. № 728 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 боты давит на верхний маховик 10, что обеспечивает хорошее сцепление с роликами 3.

После отключения электродвигателя верхний маховик 10 чуть приподнимается, предохраняя обрезиненные ролики от остаточной деформаци и — проминаний.

Узел ведущего вала лентопротяжного механизма аппарата магнитной записи, содержащий основание, кронштейн и вращающиеся в разные стороны маховики, один из которых через пассик соединен со шкивом электродвигателя, отличающееся тем, что, с целью

5 повышения стабильности скорости вращения вала, он снабжен промежуточными фрикционными роликами, установленными между внутренними полостями соосно расположенных маховиков, а также дугообразной пружиной, рас10 положенной между основанием лентопротяжного механизма и одного из маховиков.
