Устройство для модуляции генератора качающейся частоты

Устройство для модуляции генератора качающейся частоты

Иллюстрации

Показать все

Реферат

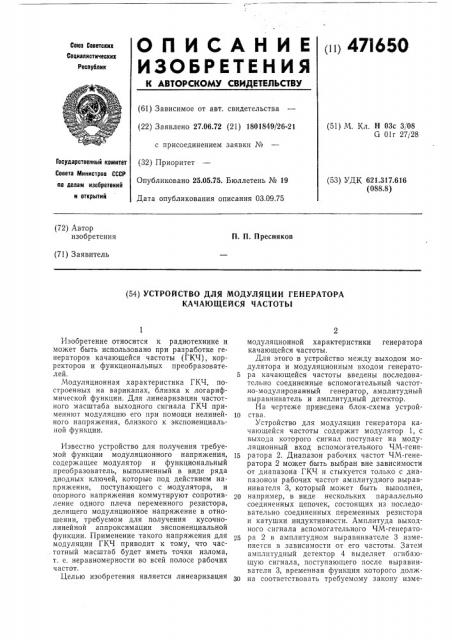

О П И С А Н И Е п11 47I650

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сомо Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.06.72 (21) 1801849/26-21 (51) М. Кл. Н 03с 3, 08

G 01г 27j28 с присоединением заявки №

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.616 (088.8) Опубликовано 25.05.75. Бюллетень № 19

Дата опубликования описания 03.09.75 (72) Автор изобретения

П. П. Пресняков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДУЛЯЦИИ ГЕНЕРАТОРА

КАЧАЮЩЕЙСЯ ЧАСТОТЫ

Государственный комитет (32) Приоритет

Изобретение относится к радиотехнике и может быть использовано при разработке генераторов качающейся частоты (ГКЧ), корректоров и функциональных преобразователей, Модуляционная характеристика ГКЧ, построенных на варикапах, близка к логарифмической функции. Для линеаризации частотного масштаба выходного сигнала ГКЧ применяют модуляцию его при помощи нелинейного напряжения, близкого к экспоненциальной функции.

Известно устройство для получения требуемой функции модуляционного напряжения, содержащее модулятор и функциональный преобразователь, выполненный в виде ряда диодных ключей, которые под действием напряжения, поступающего с модулятора, и опорного напряжения коммутируют сопротивление одного плеча переменного резистора, делящего модуляционное напряжение в отношении, требуемом для получения кусочнолинейной аппроксимации экспоненциальной функции. Применение такого напряжения для модуляции ГКЧ приводит к тому, что час. тотный масштаб будет иметь точки излома, т. е. неравномерности во всей полосе рабочих частот.

Целью изобретения является линеаризация модуляционной характеристики генератора качающейся частоты.

Для этого в устройство между выходом модулятора и модуляционным входом генерато5 ра качающейся частоты введены последовательно соединенные вспомогательный частотно-модулированный генератор, амплитудный выравниватель и амплитудный детектор.

На чертеже приведена блок-схема устрой10 ства.

Устройство для модуляции генератора качающейся частоты содержит модулятор 1, с выхода которого сигнал поступает на модуляционный вход вспомогательного ЧМ-гене15 ратора 2. Диапазон рабочих частот ЧМ-генератора 2 может быть выбран вне зависимости от,диапазона ГКЧ и стыкуется только с диапазоном рабочих частот амплитудного выравнивателя 3, который может быть выполнен, 20 например, в виде нескольких параллельно соединенных цепочек, состоящих из последовательно соединенных переменных резистора и катушки индуктивности. Амплитуда выходного сигнала вспомогательного ЧМ-генерато25 ра 2 в амплитудном выравнивателе 3 изменяется в зависимости от его частоты. Затем амплитудный детектор 4 выделяет огибающую сигнала, поступающего после выравнивателя 3, временная функция которого долж30 на соответствовать требуемому закону изме471650

Составитель 3. Станкявичус

Редактор А. Зиньковский Техред Н. Ханеева Корректоры: В. Петрова и О. Данишева

Заказ 2097/5 Изд. № 754 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нения модулирующего напряжения для осуществления линеаризации ГКЧ 5. Подстройку производят при помощи регулирующих элементов амплитудного выравнивателя 3. Выходное напряжение амплитудного детектора после соответствующего усиления подается на модуляционный вход ГКЧ 5.

Предмет изобретения

Устройство для модуляции генератора качающейся частоты, содержащее модулятор и генератор качающейся частоты, о т л и ч а ющ е е с я тем, что, с целью линеаризации модуляционной характеристики генератора качающейся частоты, в устройство между вы5 ходом модулятора и модуляционным входом генератора качающейся частоты введены последовательно включенные вспомогательный частотно-модулированный генератор, амплитудный выравниватель и амплитудный детекI0 тор.
