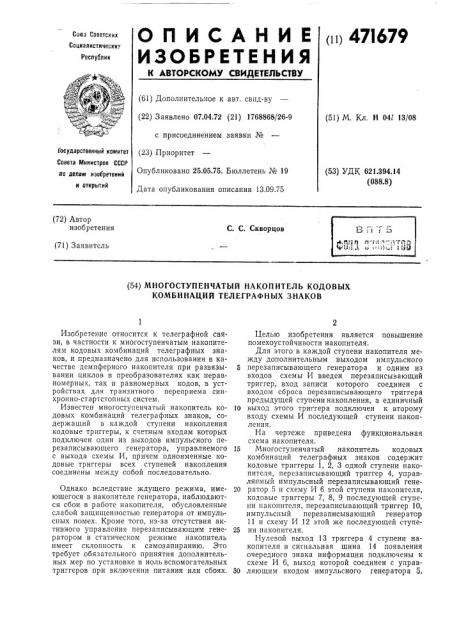

О П И С А Н И Е ()!) 47l679

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.04.72 (21) 1768868/26-9 с присоединением заявки М (23) Приоритет (51) М. Кл. Н 041 13/08 государственный комитет

Совета Министров СССР публиковано 2505.75 5юллетень .)!" 19 йо делам изобретений (53) УДК 621.394.14 (088.8) и открытий

Дата опубликования описания 13.09.75 (72) Автор изобретения

С. С. Скворцов (71) Заявитель (54) МНОГОСТУПЕНЧАТЫЙ НАКОП ИТЕЛЬ КОДОВЫХ

КОМБИНАЦИЙ ТЕЛЕГРАФНЬ1Х ЗНАКОВ

Изобретение относится к телеграфной связи, в частности к многоступенчатым накопителям кодовых комбинаций телеграфных знаков, и предназначено для использования в качестве демпферного накопителя при развязывании циклов в преобразователях как неравномерных, так и равномерных кодов, в устройствах для транзитного переприема синхронно-стартстопных систем.

Известен многоступенчатый накопитель кодовых комбинаций телеграфных знаков, содержащий в каждой ступени накопления кодовые триггеры, к счетным входам которых подключен один из выходов импульсного перезаписывающего генератора, управляемого с выхода схемы И, причем одноименные кодовые триггеры всех ступеней накопления соединены между собой последовательно.

Однако вследствие ждущего режима, имеющегося в накопителе генератора, наблюдаются сбои в работе накопителя, обусловленные слабой защищенностью генератора от импульсных помех. Кроме того, из-за отсутствия активного управления перезаписывающим генератором в статическом режиме накопитель имеет склонность к самозапиранию. Это требует обязательного принятия дополнительных мер по установке в ноль вспомогательных триггеров при включении питания или сбоях.

Целью изобретения является повышение помехоустойчивости накопителя.

Для этого в каждой ступени накопителя между дополнительным выходом импульсного

5 перезаписывающего генератора и одним из входов схемы И введен перезаписывающий триггер, вход записи которого соединен с входом сброса перезаписывающего триггера предыдущей ступени накопления, а единичный

10 выход этого триггера подключен к второму входу схемы И последующей ступени накопления.

На чертеже приведена функциональная схема накопителя.

I5 Многоступенчатый накопитель кодовых комбинаций телеграфных знаков содержит кодовые триггеры 1, 2, 3 одной ступени накопителя, перезаписывающий триггер 4, управляемый импульсный перезаписывающий гене20 ратор 5 и схему И 6 этой ступени накопителя, кодовые триггеры 7, 8, 9 последующей ступени пакопителя, перезаписывающий триггер 10, импульсный перезаписывающий генератор

11 и схему И 12 этой же последующей ступе25 ни накопителя.

Нулевой выход 13 триггера 4 ступени накопителя и сигнальная шина 14 появления очередного знака информации подключены к схеме И 6, выход которой соединен с управ30 ляющим входом импульсного генератора 5, 471679

55 б0

Выход генератора 5 подключен к управляемым счетным входам всех кодовых триггеров

1, 2, 3 данной ступени накопления.

Выход 16 подключен к входу 17 записитриггера 4 и к шине 18 сброса сигнализатора появления очередного знака.

«Единичный» выход 19 триггера 4 соединен с входом 20 схемы И 12 последующего ряда накопителя. «Нулевой» выход 21 триггера 10 подключен к входу схемы И 12, а выход последней подключен к управляющему входу генератора 11. Выход 22 генератора 11 подключен к управляемым счетным входам всех кодовых триггеров 7, 8, 9 этой же ступени накопления. Выход -23 подключен к входу 24

«запись» триггера 10 и к входу 25 «сброс» триггера 4. «Единичный» выход 2о триггера

10 соединен с входом схемы И последующего ряда и т. д.

Одноименные кодовые триггеры всех ступеней накопления соединены между собой последовательно.

Перезапись кодовой комбинации с одной ступени накопления на другую свободную ступень осуществляется следующим образом.

Если все ступени накопителя свободны, то все перезаписывающие триггеры находятся в

«нулевом» состоянии, при этом с «нулевых» выходов 13, 21 этих триггеров на соответствующие схемы И б, 12 подаются управляющие сигналы. С появлением в источнике сигналов кодовой комбинации телеграфных знаков любой комбинации телеграфного знака на сигнальной шине 14 появляется управляющий сигнал. Под воздействием сигнала с шины 14 и сигнала с «нулевого» выхода триггера 4 на выходе схемы И б появляется управляющий сигнал, который приводит импульсный генератор 5 в режим автоколебаний.

С выхода 15 на все счетные входы кодовых триггеров 1 — 3 данной ступени подается импульсный сигнал. При поступлении переднего фронта этого сигнала каждый кодовый триггер данной ступени принимает состояние, соответствующее управляющим сигналам источника кодовых комбинаций.

При появлении сигнала на выходе 16 в момент прохождения заднего фронта генерируемого импульса по шине 18 сбрасывается сигнализатор псявления очередного знака, à по входу 17 три rep 4 переводится в состояние

«единица». При этом снимается управляющий сигнал со схемы И б и подается управляющий сигнал на схему И 12 с «единичного» выхода

19 триггера 4, исчезает управляющий сигнал на выходе схемы И б и перезаписывающий генератор 5 останавливается, выдав только один импульсный сигнал, Так как вход схемы И 12 уже подается сигнал с «нулевого» выхода триггера 10, то с поступлением сигнала на вход 20 схема И 12

"выдает управляющий сигнал на генератор

11, который переходит в режим автоколеба5

l5

40 ний и передним фронтом импульсного сигнала, поступающего с выхода 22, выдает сигнал на перезапись. При этом, каждый кодовый триггер 1 — 9 принимает такое состояние, в котором находятся соответств» ющие триггеры 1—

3 первой ступени. Перезапись производится в режиме неразрушающего считывайия, и триггеры первой ступени остаются в том .состоянии, в каком они находились до момента перезаписи сигнала коловой комбинацйи знака на вторую ступень. Задним фронтом импульсного сигнала, поступающего с выхода 23, производится перевод триггера 10 (по входу

24) в состояние «единица» и сброс триггера

4 (по входу 25) в «нулевое» состояние.

С переводом триггера 10 в состояние «единица» прекращает работу генератор ll, так как со схемы И 12 снимается сигнал, поступавший с «нулевого» выхода 21 триггера 10.

Дальше накопитель работает аналогично описанному.

После во вращения триггера 4 в «нулевое» состояние первый ряд накопителя готов принимать кодовую комбинацию, так как на схему И б опять начинает поступать управляющий нгнал от триггера 4.

Если ступень накопителя занята, то триггер 4 или 10 данной ступени находится в состоянии «единица» и запрещает работу перезаписывающего генератора данной ступени, снимая управляющий сигнал со схемы И.

После того, как произойдет считывание сигнала со ступени, перезаписывающий триггер возвращается в «нулевое» состояние и дает разрешение на работу перезаписывающего генератора данной ступени и перезапись телеграфного знака из предыдущей ступени.

При разработке накопителя на любое число ступеней, построение каждой ступени и их соединение между собой осуществляется аналогично тому, как это показано на чертеже.

Предмет изобретения

Многоступенчатый накопитель кодовых комбинаций телеграфных знаков, содержащий в каждой ступени накопления кодовыетриперы, к счетным входам которых подключен один из выходов импульсного перезаписывающего генератора, управляемого с выхода схемы И, причем одноименные кодовые триггеры всех ступеней накопления соединены между соб".й последовательно, отличающийся те:, что, с целью повышения помехоустойчивости, в каждой ступени накопления между дополнительным выходом импульсного перезаписывающего генератора и одним из входом cxiмы И введен перезаписывающий триггер, вход записи которого соединен с входом сброса перезаписывающего триггера предыдущей сту пени накопления, а единичный выход этого триггера подключен к второму входу схемы

И последующей ступени накопления.
