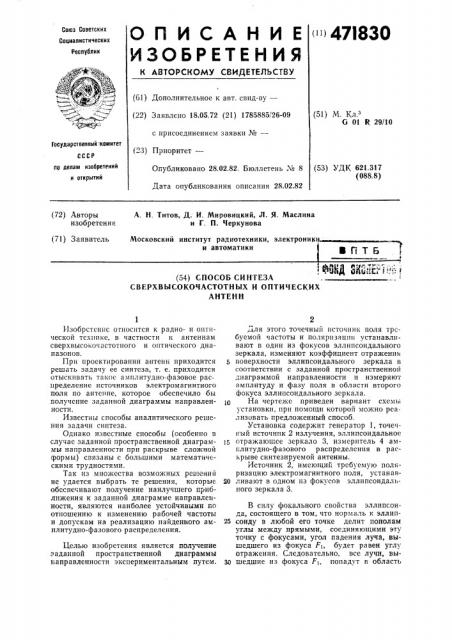

" 47I830

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.05.72 (21) 1785885/26-09 с присоединением заявки №вЂ” ("3) Приоритет— (51) М Кл з

G 01 R 29/10

Государственный комитет по делам изобретений и открытий

Опубликовано 28.02.82. Бюллетень М 8

Дата опубликования описания 28.02.82 (53) УДК 621.317 (088.8) (72) Авторы изобретения

А. Н. Титов, Д. И. Мировицкий, Л. Я. Маслина и Г. П. Черкунова (71) Заявитель

Московский институт радиотехники, электроиикт. и автоматики

° птг, i щфД щц ". ;-, " ;, ;,": i (54) СПОСОБ СИНТЕЗА

СВЕРХВЫСОКОЧАСТОТНЫХ И ОПТИЧЕСКИХ

АНТЕНН

Изобрстенис относится к радио- и оптической технике, в частности к антеннам сверхвысокочастотного и оптического диапазонов.

При проектировании антенн приходится решать задачу ее синтеза, т. е. приходится отыскивать такое амплитудно-фазовое распределение источников электромагнитного поля по антенне, которое обеспечило бы получение заданной диаграммы направленности.

Известны способы аналитического решения задачи синтеза.

Однако известные способы (особенно в случае заданной пространственной диаграммы направленности при раскрыве сложной пзормьт) связаны с большими математическими трудностями.

Так из множества возможных решений не удается выбрать те решения, которыс. обеспечивают получение наилучшего приближения к заданной диаграмме направленности, являются наиболее устойчивыми по отношению к изменению рабочей частоты и допускам на реализацию наиденного амплитудно-фазового распределения.

Целью изобретения является получение заданной пространственной диаграммы направленности экспериментальным путем.

Для этого точечный источник поля трсбуемой частоты и поляризации устанавливают в один из фокусов эллипсоидального зеркала, изменяют коэффициент отражения поверхности эллипсоидального зеркала в соответствии с заданной пространственной диаграммой направленности и измеряют амплитуду и фазу поля в области второго фокуса эллипсоидального зеркала.

На черте>ке приведен вариант схемы установки, прн помощи которой можно реализовать предложенный способ.

Установка содержит генератор 1, точечный источник 2 излучения, эллипсоидальнос

15 отражающее зеркало 3, измеритель 4 амглитудно-фазового распределения в раскрыве синтезируемой антенны.

Источник 2, имеющий требуемую поляризацию электромагнитного поля, устанав20 ливают в одном из фокусов эллипсоидального зеркала 3.

В силу фокального свойства эллипсоида, состоящего в том, что нормаль к эллип25 соиду в любой его точке делит пополам углы между прямыми, соединяющими эту точку с фокусами, угол падения луча, вышедшего из фокуса F>, будет равен углу отражения. Слсдовательно, все лучи, выso шедшие из фокуса Fl, попадут в область

471830

4 точке использованием голографических принциг ов.

Коэффициент отражения внутренней по; всрхности зеркала 3 переменный, а закон его изменения соответствует диаграмме направленности синтезируемой антенны, как бы установленной во втором фокусе 5 зеркала 3. Взаимосвязь между углами пространственной диаграммы направленности синтезируемой антенны и точками поверхности эллипсоидального зеркала 3 выбирают такой, что участки зеркала 3, соответствующие синтезируемой диаграмме направленности, находятся в дальней зоне синтсзируемого раскрыва. При помощи измерителя 4 определяют амплитудно-фазовос распределение поля на площадке вблизи второго фокуса 5 зеркала 3. Размеры и форма этои площадки берутся совпадающими с размерами и формой раскрыва сиитсзируемой антенны. Измерение амплитудно-фазового распределения может производиться, например, при помощи зонда или с

Техред А. Камышиикова редактор Н. Багироаа

Корректор Л. Исаева

Изд. ЛЪ 112 Тиране 719

ВНИИГ1И Государственного комитета СССР но делам изобретений и открытий |

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

11одписное

Заказ !287

Загорская типография Упрполиграфиздага Мособлпсполкома

3 фокуса F>, т. с. сфокусиру1отся В

/ 2.

Формула изобретения

Способ синтеза сверхвысокочастотных и оптических антенн; отличающийся тем, что, с целью получения заданной пространственной диаграммы направленности, точеч10 ный источник поля требуемой частоты и поляризации устанавливают в один из фокусов эллипсоидального зеркала, изменяют коэффициент отражения поверхности эллипсоидального зеркала в соответствии с за15 данной пространственной диаграммой направленности и измеряют амплитуду и фазу поля на площадке в области второго фокуса . ллипсоидального зеркала, причем ее форма и размеры совпадают с формой и ра3мером раскрыва синтезируемой антенны, а расстояние от второго фокуса эллипсоидального зеркала до отражающих участков соответствует дальней зоне пространственной диаграммы направленности.
