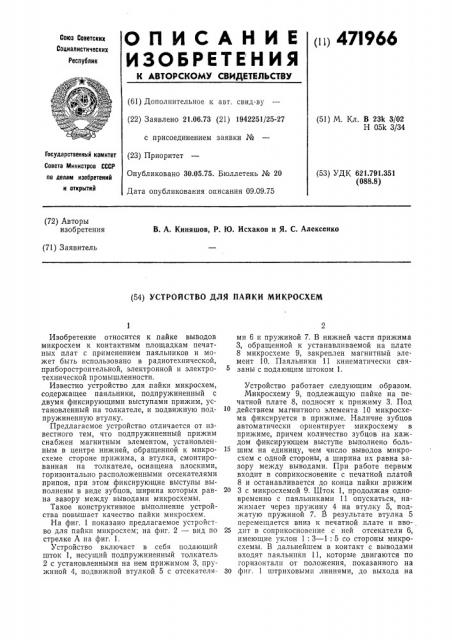

О П И С А Н И Е (i ) 47!966

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 21.06.73 (21) 1942251/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.75. Бюллетень № 20

Дата опубликования описания 09.09.75 (51) М. Кл. В 23k 3/02

Н 05k 3/34

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.791.351 (088.8) (72) Авторы изобретения

В. А. Киняшов, P. Ю. Исхаков и Я. С. Алексенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПАЙКИ МИКРОСХЕМ

Изобретение относится к лайке выводов микросхем к контактным площадкам печатных плат с применением паяльников и может быть использовано в радиотехнической, приборостроительной, электронной и электротехнической промышленности.

Известно устройство для пайки микросхем, содержащее паяльники, подпружиненный с двумя фиксирующими выступами прижим, установленный на толкателе, и подвижную подпружиненную втулку.

Предлагаемое устройство отличается от известного тем, что подпружиненный прижим снабжен магнитным элементом, установленным в центре нижней, обращенной к микросхеме стороне прижима, а втулка, смонтированная на толкателе, оснащена плоскими, горизонтально расположенными отсекателями припоя, при этом фиксирующие выступы выполнены в виде зубцов, ширина которых равна зазору между выводами микросхемы.

Такое конструктивное выполнение устройства повышает качество пайки микросхем.

На фиг. 1 показано предлагаемое устройство для пайки микросхем; на фиг. 2 — вид по стрелке А на фиг. 1.

Устройство включает в себя подающий шток 1, несущий подпружиненный толкатель

2 с установленными на нем прижимом 3, пружиной 4, подвижной втулкой 5 с отсекателями 6 и пружиной 7. В нижней части прижима

3, обращенной к устанавливаемой на плате

8 микросхеме 9, закреплен магнитный элемент 10. Паяльники 11 кинематически связаны с подающим штоком 1.

Устройство работает следующим образом.

Микросхему 9, подлежащую пайке на печатной плате 8, подносят к прижиму 3. Под действием магнитного элемента 10 микросхема фиксируется в прижиме. Наличие зубцов автоматически ориентирует микросхему в прижиме, причем количество зубцов на каждом фиксирующем выступе выполнено боль15 шим на единицу, чем число выводов микросхем с одной стороны, а ширина их равна зазору между выводами. При работе первым входит в соприкосновение с печатной платой

8 и останавливается до конца пайки прижим

20 3 с микросхемой 9. Шток 1, продолжая одновременно с паяльниками 11 опускаться, нажимает через пружину 4 на втулку 5, поджатую пружиной 7. В результате втулка 5 перемещается вниз к печатной плате и вво25 дит в соприкосновение с ней отсекатели 6, имеющие уклон 1: 3 — 1; 5 со стороны микросхемы. В дальнейшем в контакт с выводами входят паяльники 11, которые двигаются по горизонтали от положения, показанного на

ЗО фиг. 1 штриховыми линиями, до выхода на

471966

re юг 1 отсекатели 6. После этого паяльники и шток

1,перемещаются вверх, освобождая пружины

4 и 7, поднимающие втулку 5 с отсекателями 6 в исходное положение.

При выходе паяльников 11 на несмачиваемую поверхность отсекателей 6 происходит разрыв припоя между выводами микросхемы

9 и отсекателем 6. Кроме того подъем отсекателей 6 вслед за паяльниками 11 при еще не застывшем припое позволяет окончательно отформировать место спая без «пиков».

Последним начинает переход в верхнее положение толкатель 2 с укрепленным на нем прижимом 3, что обеспечивает надежную пайку микросхемы, Предмет изобретения

Устройство для пайки микросхем, содержащее установленные на толкателе паяльники, 5 подпружиненный прижим с двумя фиксирующими выступами и подвижную подпружиненную втулку, отличающееся тем, что, с целью повышения качества пайки, прижим снабжен магнитным элементом, установлен10 ным в центре его рабочей поверхности, а смонтированная на толкателе втулка оснащена плоскими отсекателями припоя, при этом фиксирующие выступы прижима выполнены в виде зубцов, ширина которых равна зазору

15 между выводами микросхемы, 471966

Фиг, 2
