Реферат



ii) 47 нц

2305

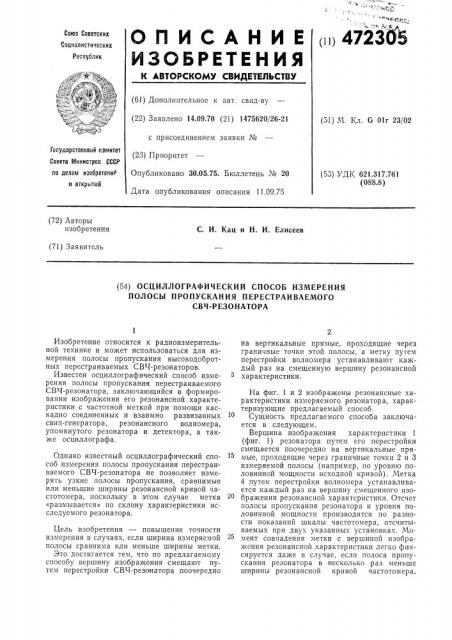

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 14.09.70 (21) 1475620/26-21 (51) М. Кл. 6 01г 23/02 с присоединением заявки №

1асударственный комитет (23) Приоритет

Опубликовано 30.05.75. Бюллетень № 20

Дата опубликования описания 11.09.75

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.761 (088.8) (72) Авторы изобретения

С. И. Кац и Н. И. Елисеев (71) Заявитель (54) ОСЦИЛЛОГРАФИЧЕСКИЙ СПОСОБ ИЗМЕРЕНИЯ

ПОЛОСЫ ПРОПУСКАНИЯ ПЕРЕСТРАИВАЕМОГО

СВЧ-РЕЗОНАТОРА

Изобретение относится к радиоизмерительной технике и может использоваться для измерения полосы пр опускания высокодобротных перестраиваемых СВЧ-резонаторов.

Известен осциллографический способ измерения полосы пропускания перестраиваемого

СВЧ-резонатора, заключающийся в формировании изображения его резонансной характеристики с частотной меткой при помощи каскадно соединенных и взаимно развязанных свип-генератора, резонансного волномера, упомянутого резонатора и детектора, а также осциллографа.

Однако известный осциллографический способ измерения полосы пропускания перестраиваемого СВЧ-резонатора не позволяет измерять узкие полосы пропускания, сравнимые или меньшие ширины резонансной кривой частотомера, поскольку в этом случае метка

«размывается» по склону характеристики исследуемого резонатора.

Цель изобретения — повышение точности измерения в случаях, если ширина измеряемой полосы сравнима или меньше ширины метки.

Это достигается тем, что по предлагаемому способу вершину изображения смещают путем перестройки СВЧ-резонатора поочередно на вертикальные прямые, проходящие через граничные точки этой полосы, а метку путем перестройки волномера устанавливают каждый раз на смещенную вершину резонансной характеристики.

На фиг. 1 и 2 изображены резонансные характеристики измеряемого резонатора, характеризующие предлагаемый способ.

Сущность предлагаемого способа заключается в следующем.

Вершина изображения характеристики 1 (фиг. 1) резонатора путем его перестройки смещается поочередно на вертикальные прямые, проходящие через граничные точки 2 и 3 измеряемой полосы (например, по уровню половинной мощности исходной кривой). Метка

4 путем перестройки волномера устанавливается каждый раз на вершину смещенного изображения резонансной характеристики. Отсчет полосы пропускания резонатора и уровня половинной мощности производится по разности показаний шкалы частотомера, отсчитываемых при двух указанных установках. Момент совпадения метки с вершиной изображения резонансной характеристики легко фиксируется даже в случае, если полоса пропускания резонатора в несколько раз меньше ширины резонансной кривой частотомера.

472305

Предмет изобретения

5l/8,1 банг Z

Составитель С. Лукинская

Редактор Е. Караулова Текред И, Карандашова Корректор H. Учакина

Заказ 2209/12 Изд. Ао !484 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Этот момент характеризуется либо провалом на вершине характеристики, либо уменьшением вертикального размера изображения до минимума.

Если измеряемая полоса пропускания меньше, чем разрешающая способность частотомера, смещение вершины характеристики резонатора производится последовательно и раз в точки, соответствующие уровню половинной мощности предыдущего изображения характеристики (фиг. 2). Метка от резонансного частотомера устанавливается на вершинах крайних изображений 5 и б, а полоса пропускания определяется как разность показаний частотомера, деленная на п. Эта операция, дополнительно расширяющая возможности предлагаемого способа, справедлива при условии: полоса пропускания резонатора не изменяется в пределах его перестройки на и полос.

Осциллографический способ измерения полосы пропускания перестраиваемого СВЧ-резонатора путем формирования изображения его резонансной характеристики с частотной меткой при помощи каскадно соединенных и взаимно развязанных свип-генератора, резонансного волномера, упомянутого резонатора и детектора, а TBK?Ke осциллографа, о т л ич а ю шийся тем, что, с целью повышения точности измерения в случаях, если ширина измеряемой полосы сравнима или меньше ширины метки, вершину изображения смещают путем перестройки СВЧ-резонатора поочередно на вертикальные прямые, проходящие через граничные точки этой полосы, а метку путем перестройки волномера устанавливают каждый раз на смещенную вершину резонанс20 ной характеристики.
