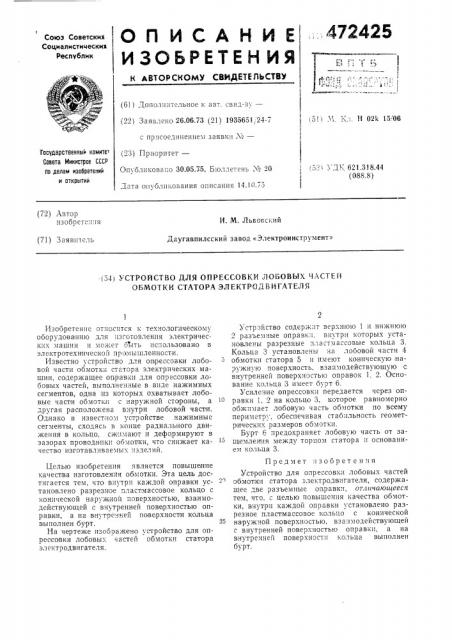

ОПИСАНИЕ(ИЗОБРЕТЕН Ия

„. 472425

Союз Советскик

Социалистических

Республик с-

К АВТОР СКОМУ СВИДЕТЬ ЛЬСТВУ (61) Дополнительное к авт. свил-зу— (22) Заявлено 26.06.73 (21) 1935651, 24-7 с присоединением заявки М— (23) Приоритет—

Оп1 бликова;о 30.05.75. Б.оллетень № 20 (51(4i, Кл. H 02k 15 06

Государственный комите

Соввта Министров СССР по долам изобретений и открытий! 531 3К 621.318.44 (088.8)

3 1Tn oil l оли копания onnc3HIIH 14.1(1.75 (72) Автор изобрете.шя

И. М. Львовский (71) Заявитель

Даугавпилсский завод <Электроинструмент» (54 (УСТРОЙСТВО ДЛЯ ОПРЕССОВКИ ЛОБОВЫХ ЧАСТЕЙ

ОБМОТКИ СТАТОРА ЭЛЕКТРОДВИГАТЕЛЯ

Изобретение относится к технологическому оборудова нию для изготовления электрических машин и может бь|ть использовано в электротехническоЙ промышленности.

Известно устройство для опреосовки лобовой части обмотки статора электрических машин, содержащее оправки для опрессовки лобовых частей, выполнен: ые в виде нажимных сегментов, одна пз которых охватывает лобовые части обмотки - наружной стороны, а другая расположена внутри лобовой части.

Однако в известном устройстве нажииные сегменты, сходясь в конце радиального движения в кольцо, сж.гмают и деформируют в зазорах проводники обмотки, что снижает качество изготавливаемых изделий.

Целью изобретения является повышение качества изготовления обмотки. Эта цель достигается тем, что внутри каждой оправки установлено разрезное пластмассовое кольцо с конической наруж ной поверхностью, взаимодействующей с внутренней поверхностью оправки, а на внутренней поверхности кольца выполнен бурт.

На чертеже изооражено устройство для опреосовки лобовых частей обмотки статора электродв,игателя.

Устройство содержит верхнюю 1 и нижнюю

2 разъемные оправки, внутри которых установлены разрезные пластмассовые кольца 3.

Кольца 3 установлены на лобовой части 4 обмотки статора 5 и имеют коническую наружную поверхность, взаимодействующую с внутренней поверхчостью оправок 1. 2. Основание кольца 3 имеет бурт 6.

Усиление опрессовки передается через оправки 1, 2 на кольцо 3, которое равномерно обжимает лобовую часть обмотки по всему периметр., обеспечивая стабильность геометр ическпх размеров обмотки.

Бурт 6 предохраняет лобовую часть от защемления между торцом статора и основанием KOIblIB 3

Предмет:Iзоорет е н пя

Устройство для опрессовки лобовых частей обмотки статора электродвигателя, содержащее две разъемные оправки, от.шчающееся тем, что, с целью повышения качества обмотки, внутри каждой оправки установлено разрезное пластмассовое кольца с конической наружной поверхностью, взаимодействующей с внутренней поверхностью оправки, а на внутренней поверхности кольца выполнен бурт.
