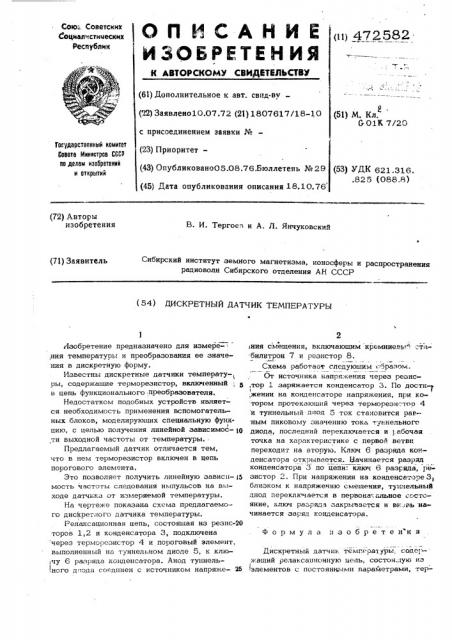

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Сов Советских оциалистиыеских

Республик (») «472 582

-г

К АВТОРСКОМУ СВИДИТИЛЬСТВМ (61) Дополнительное к авт. свид-ву (22) Заявлено10.07.72 (21) 1807617/18-10 с присоединением заявки №(23) Приоритет— (43) Опубликовано05.08.76.Бюллетень № 29 (45) Дата опубликования описания 18.10.76 (51) М. Кл.

0 01К 7/20

Гооударстоенный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.З16. .825 (088.8) (?2) Авторы изобретения

В. И. Тергое и А. Л. Янчуковский

Сибирский институт земного магнетизма, ионосферы и распространения радиоволн Сибирского отделения АН СССР (?1) Заявитель (54) ДИСКРЕТНЫЙ ДАТЧИК ТЕМПЕРАТУРЫ изобретение предназначено для измере: ,ния температуры и преобразования ее значения в дискретную форму.

Известны дискретные датчики температу- ры, содержащие терморезистор, включенный в цепь функционального преобразователя.

Недостатком подобных устройств является необходимость применения вспомогательных блоков, моделируюших специальную функI цию, с целью получения линейной зависимос- 1О ти выходной частоты от температуры..

Предлагаемый датчик отличается тем, что в нем терморезистор включен в цепь порогового элемента.

Это позволяет получить линейную эависп- мость частоты следования импульсов на выходе датчика от измеряемой температуры.

На чертеже показана схема предлагаемого дискретного датчика температуры.

Релаксационная цепь, состоящая из резис-20 торов 1,2 и конденсатора 3, подключена через терморезистор 4 и пороговый элемент, выполненньш на туннельном диоде 5, к клю чу 6 разряда конденсатора. Анод туннель-! ного д. ода соединен с источником напряже- й

Ф ния смещения, включающим кремниевь ..;табилитрон 7 и резистор 8.

Схема работает следующим .бравом.

От источника напряжения через резис,тор 1 заряжается конденсатор З. По дости-т ! ,женин на конденсаторе напряжения, при ко тором протекаюший через терморезисгоо 4 и туннельный диод 5 ток стачовится раяным пиковому значению тока туннельного диода, последний переключается и рабочая точка на характеристике с первой ветви переходит на вторую. Ключ 6 разряда конденсатора открывается. Зачинается разряд конденсатора 3 по цепи. ключ 6 разряда, ре зистор 2. При напряжении на конденсаторе Зт близком к напряжению смешения, турельный диод переклкчается в первона.-.альное состояние, ключ разряда закрывается и вн:. вь на» чинается заряд конденсатора.

Формула изобретения

Дискретный датчик темгеоатурь:., содержащий релаксапионную цепь, состоя. ую из

1 элементов с постоянными параметрами, терC

47 2 5582

Составитель И. Рывнина

Редактор И. Грузова Гехред А.,Демьянова 1(орректор А Гриценко

Заказ 4994/406 тира>к 814 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по долам зобретений и открытий о

113035, Москва„Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Морезистор, пороговый элемент, ключ разряда конденсатора, о т л и ч а и шийся

° ем, что, с целью получения линейной за"висимости частоты следования импульсов ра выходе датчика от измеряемой температуры, терморезистор подключен одним выводом к выходу релаксационного генератор а другим — ко входу порогового элемента. Р
