Устройство для перекачки вязких материалов
Иллюстрации
Реферат

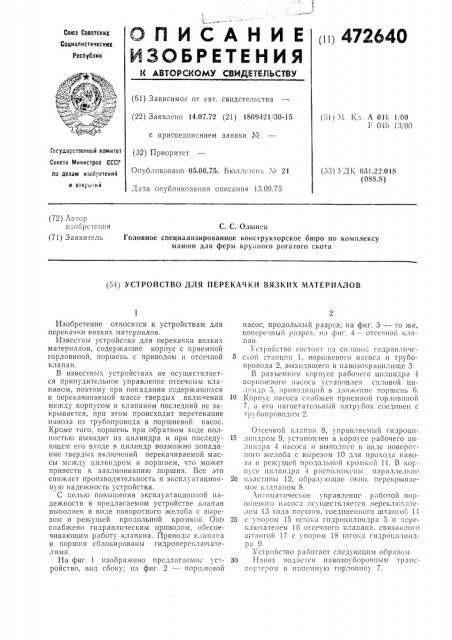

ОП ИСА НИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п11 472640
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 14.07.72 (21) 1809421130-15 с присоединением заявки 1ке (32) Приоритет
Опубликовано 05.06.75. Бюллетень ¹ 21
Дата опубликования описания 15.09.75 (51) Ч. Кл А 011«1,00
1- 04Ь 13 00
Государственный комитет
Совета Министров СССР па делам изобретений и открытий (53) УДК 631.22,018 (088.8) (72) Аьтор изобретения (71) Заявитель
С. С. Одынец
Головное специализированное конструкторское бюро по комплексу машин для ферм крупного рогатого скота (54) УстРОЙстВО ДлЯ пеРеКАчКи ВЯ3Ких 1ттАтеРиАлОВ
Изобретение относится к устройствам для перекачки вязких материалов.
Извесп«ы устройства для перекачки вязкик материалов, содержащие корпус с приемной горловиной, поршень с приводом и отсечной клапан.
В известных устройствах не осуществляется принудительное управление отсечным клапаном, поэтому при попадании содержащихся в перекачиваемой массе твердых включений между корпусом и клапаном последний не закрывается, при этом происходит перетекание навоза из трубопровода в поршневой насос.
Кроме того, поршень при обратном ходе полностью выходит из цилиндра и при последующем его вкоде в цилиндр возможно попадание твердых включений перекачиваемой массы между цилиндром и поршнем, что может привести к заклиниванию поршня. Все это снижает производительность и эксплуатацHoliную надежность устройства.
С целью повышения эксплуатационной надежности в предлагаемом устройстве клапан выполнен в виде поворотного желоба с вырезом и режущей продольной кромко". Оно снабжено гидравлическим приводом, обеспечивающим работу клапана. Приводы клан 1113 и поршня сблокированы гидропереключателями.
На фиг. 1 изображено предлагаемое устройство, вид сбоку; а фиг. 2 — пори невой насос, продольный разрез; на фпг. 3 — то же, попере шый разрез; на фпг. 4 — отсечной клапанн.
Устройство состоит «з силовоЙ гпдравлпчс5 ской станции 1, порпшевого насоса и трубопровода 2, выкодящего в навозокранплпще 3.
В разъемном корпусе рабочего цилиндра 4 поршневого насоса установлен силовой цплпн ip 5, приводящий в дзпженнс поршень 6.
10 Корпус пасоса снабжен приемной горловиной
7, а его нагнетательнь«й патрубок соединен с трубопроводом 2.
Отсечной клапан 8, упраьляемый гпдроцп15 лпндром 9, установлен в корпусе рабочего цилиндра 4 насоса и выполнен в виде поворотного желоба с вырезом 10 для прохода навоза и режущей продольной кромкой 11. В корпусе цилиндра 4 расположены параллельно
20 пластины 12, ооразующпе окно, перекрываемое клапаном 8.
Автоматическое управление работой поршневого насоса осу«цествляется перекл1о ателем 13 кода поршня, соединенного штангой 11
25 с упором 15 штока гпдропплпндра 5 и . «реключателем 16 отсечного клапана, связан,.ого штангой 17 с упором 18 штока гидроцплиндра 9.
Устройство работает следующим образом.
30 Навоз подастся навозоуборочным транспортером в попемную горлогпну 7. аиб4О
В процессе всасывания вязкой массы насосом приемная горловина открыта, а нагнетательHblÉ KаHаJI заIcpbIT отсечtIbIiiI I< аIlаHо)i 8, под действием разряжения, создаваемого поршнем б, происходит заполнение раоочего цилиндра 4.
После заполнения рабочего цилиндра отсечной клапан закрывает приемную горловину, открывает нагнетательный канал трубопровода 2, и навоз под давлением поршня, приводимого в движение гидроцилицдром 5, выталкивается в трубопровод. После окончания нагнетания отсечной клапан, приводимый в движение гидроцилиндрîM 9, перекрывает нагнетательный канал и открывает приемну|о горловину.
Предмет изобретения
1. Устройство для перекачки вязких материалов, например навоза, содержащее корпус с приемной горловиной, поршень с гидравлическим приводом ll отсечной клапан, отл ич а ю щ е е с я тем, то, с целью повышения эксплуатационной надежности, клапан выполнен в виде поворотного желооа с вырезом и
I0 режущей продольной кромкой.
2. Устройство по п. 1, отл ич а ю щеес я тем, что оно спаожено гидравлическим приводом, обеспечивающим работу клапана.
3. Устройство по пп. !* и 2, отл и ч а ю щее15 с я тем, что приводы клапана и поршня сблокиров аны гидропсреключателями.
472640
Фыг з
