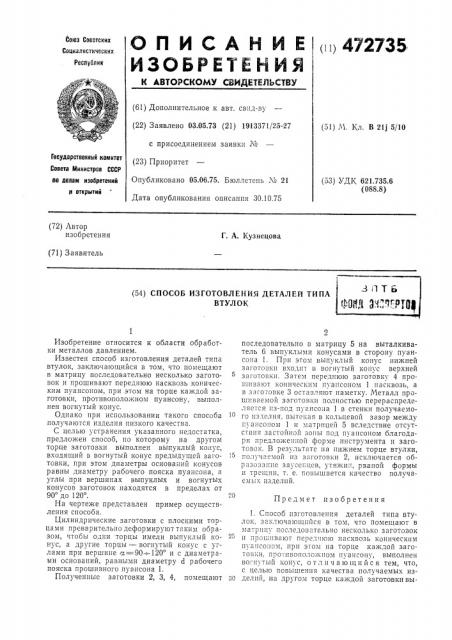

О Il И С А Н И Е I (!II 472735

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свпд-ву (22) Заявлено 03.05.73 (21) 1913371/25-27 с присоединением заявки М (23) Приоритет

Опубликовано 05.06.75. Бюллетень ¹ 21

Дата опубликования описания 30.10.75 (51) М. Кл. В 21j 5/10

Государственный комитет

Совета Министров СССР во делам изобретений (53) УДК 621.735.6 (088.8) н открытий (72) Автор изобретения

Г. А. Кузнецова (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ ТИПА

ВТУЛОК

Предмет изобретения

Изобретение относится к области обработки металлов давлением.

Известен способ изготовления деталей типа втулок, заключающийся в том, что помещают в матрицу последовательно несколько заготовок и прошивают переднюю насквозь коническим пуансоном, при этом на торце каждой заготовки, противоположном пуансону, выполнен вогнутый конус.

Однако при использовании такого способа получаются изделия низкого качества.

С целью устранения указанного недостатка, предложен способ, по которому на другом торце заготовки выполнен выпуклый конус, входящий в вогнутый конус предыдущей заготовки, при этом диаметры оснований конусов равны диаметру рабочего пояска пуансона, а углы при вершинах выпуклых и вогнутых конусов заготовок находятся в пределах от

90 до 120 .

На чертеже представлен пример осуществления способа.

Цилиндрические заготовки с плоскими торцами преварительцо деформируют таким образом, чтобы одни торцы имели выпуклый конус, а другие торцы — вогнутый конус с углами при вершине а=90 —:120 и с диаметрами оснований, равными диаметру d рабочего пояска прошивного пуансона 1.

Полученные заготовки 2, 3, 4, помещают последовательно в матрицу 5 на выталкиватель 6 выпуклыми конусами в сторону пуансона 1. При этом выпуклый конус нижней заготовки входит в вогнутый конус верхней заготогки. Затем переднюю заготовку 4 про-! цпва!От ОЦИЧEскнм пуа!!саном 1 наскВОзь, а в заготовке 3 оставляют наметку. Металл прошпваемой заготовки полностью перераспределяется из-под пуансона 1 в стенки получаемоГО пз:!алия, вытекая В кальцеВОЙ зазОр междъ гуансо юм 1 и матрпцей 5 вследствие отсутствия застойной зоны под пуансоном благодаря предложенной форме инструмента и заготовок. B результате па нижнем торце втулки, получаемой пз заготовки 2, исключается образование зауссн!ев, утяни!!, рваной формы и трещин, т. е. повышается качество получаемых изделий.

1. Способ изготовления деталей типа втулок, заключающийся в том, что помещают в матрицу последовательна несколько заготовок и прашпвгют переднюю насквозь коническим пуансонам, прн этом на торце каждой заготовки, IIpo IIIBoIIoложцом пуансону, выполнен вогнутый конус, отличающийся тем, что, с целью повышенпя качества получаемых из20 делпй, ца другом торце каждой заготовки вы .-. )Pg — 7 -г7 а

Составитель О. Корабельников

Техред И. Карандашова

Корректор Н. Аук

Редактор Е. Братчнкова

Заказ 267972 Изд. ¹ 876 Тираж 966 Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делана изобретений и откргятпй

Москва, Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапупова, 2 полнен выпуклый конус, входящий в вогнуный конус предыдущей заготовки, прн этом диаметры оснований конусов равны диаметру рабочего пояска пуансона.

2. Способ по и. 1, отличггощпйся тем, .то углы прп вершинах выпуклых и вогнутых конусов заготовок находятся в пределах от

90,до 120 .
