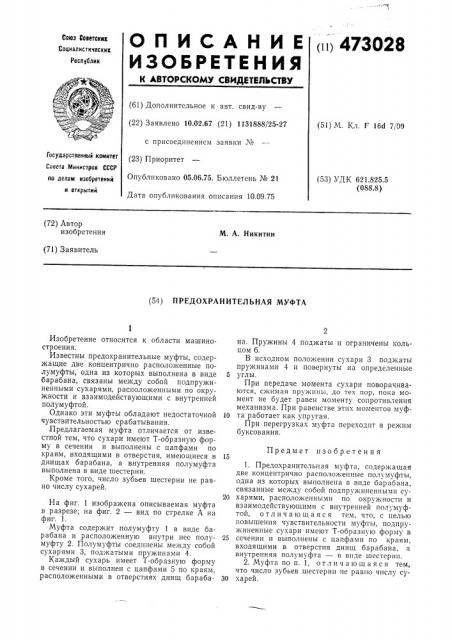

Изобретение относится к области машиностроения, Известны предохранительные муфты, содержащие две концентрично расположенные полумуфты, одна из которых выполнена в виде барабана, связаны между собой подпружиненными сухарями, расположенными по окружности и взаимодействующими с внутренней полумуфтой.

Однако эти муфты обладают недостаточной чувствительностью срабатывания. ,Предлагаемая муфта отличается от известной тем, что сухари имеют Т-образную форму в сечении и выполнены с цапфами по краям, входящими в отверстия, имеющиеся в днищах барабана, а внутренняя полу муфта выполнена в виде шестерни.

Кроме того, число зубьев шестерни не равно числу сухарей.

На фиг. 1 изображена описываемая муфта в разрезе; на фиг. 2 — вид по стрелке А на фиг. 1.

Муфта содержит полумуфту 1 в виде барабана и расположенную внутри нее полумуфту 2. Полумуфты соединены между собой сухарями 3, поджатыми пружинами 4.

Каждый сухарь имеет Т-образную форму в сечении и выполнен с цапфами 5 по краям, расположенными в отверстиях днищ барабана. Пружины 4 поджаты и ограничены кольцом 6.

В исходном положении сухари 3 поджаты пружинами 4 и повернуты на определенные

5 углы, При передаче момента сухари поворачиваЮтся, сжимая пружины, до тех пор, пока момент не будет равен моменту сопротивления механизма. При равенстве этих моментов муф10 та работает как упругая.

При перегрузках муфта переходиT в режим буксования.

Предмет изобретения

1. Предохранительная муфта, содержащая две концентрично расположенные полумуфты, одна из которых выполнена в виде барабана, связанные между собой подпружиненными су20 харями, расположенными по окружности и взаимодействующими с внутренней полумуфтой, отличающаяся тем, что, с целью повышения чувствительности муфты, подпружиненные сухари имеют Т-образную форму в

25 сечении и выполнены с цапфами по краям, входящими в отверстия днищ барабана, а внутренняя полумуфта — в виде шестерни.

2. Муфта по п. 1, отличающаяся тем, что число зубьев шестерни не равно числу су30 харей.
