Реферат



«»473033

Сояэ Советских

Социалистических

Республик

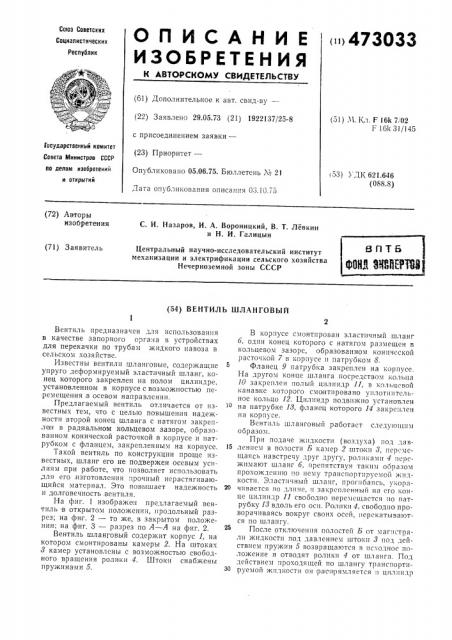

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.05.73 (21) 1922137/25-8 (51) Ч. Кл. F 16k 7 02

Г 1Gk 31/!45 с присоединением заявки— (23) Приоритет—

Опубликовано 05.06.75. Бюллетень ¹ 21

Дата опубликования описания 03.10.75

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

i 53) х ДК 621.646 (088.8) (72) Авторы изобретения

С. И. Назаров, И. А. Вороницкий, В. T. Левкин и H. И. Галицын (71) Заявитель

Центральный научно-исследовательский институт механизации и электрификации сельского хозяйства

Нечерноземной зоны СССР

9999 9NlllP769 J (54) ВЕНТИЛЬ ШЛАНГОВЫЙ

Вентиль предназначен для использования в качестве запорного органa в устройствах для перекачки по трубам жидкого навоза в сельском хозяйстве.

Известны вентили шланговые, содержащие упруго деформируемый эластичный шланг, конец которого закреплен на полом цилиндре, установленном в корпусе с возможностью перемещения,B осевом направ.чении.

Предлагаемый вентиль отличается от известных тем, что с целью повышения надежности второй конец шланга с натягом закреплен в радиальном кольцевом зазоре, образованном конической расточкой в корпусе и патрубком с ф.чанцем, закрепленным на корпусе.

Такой вентиль по конструкции проще известных, шланг его не подвержен осевым усилиям при работе, что позволяет использовать для его,изготовления прочный нерастягивающийся материал. Это повышает надежность и долговечность вентиля.

На фиг. 1 изображен предлагаемый вентиль в открытом полo?Kåнии, продольный рàз рез; на фиг. 2 — то же, в закрытом положении; на фиг. 3 — разрез по А — А на фиг. 2.

Вентиль шланговый содержит корпус 1, на котором смонтированы камеры 2. На штоках

8 камер установлены с возможностью свободного вращения ролики 4. Штоки снабжены пружинами 5.

В корпусе смонтирован эластичньш шланг

6, один конец которого с натягом размещен в кольцевом зазоре, образованном конической расточкой 7 в корпусе и патрубком 8.

Фланец 9 патрубка закреплен на корпусе.

На другом конце шланга посредством кольца

10 закреплен полый цилиндр 11, в кольцевой канавке которого смонтировано уплотнительное кольцо 12. Цилиндр подвижно установлен на патрубке 18, фланец которого 14 закреплен на корпусе.

Вентиль шланговый работает следующим образом.

При подаче жидкости (воздуха) под давl5 лением в полости Б камер 2 штоки 8, перемещаясь навстречу друг другу, роликами 4 пережимают шланг 6, препятствуя таким ооразом прохожденгпо I!o нему транспортируемой жидкости. Эластичный шланг, прогибаясь, укора20 чивается r!o длине, и закрепленный на его конце цилиндр 11 свободно перемещается по патрубку 18 вдоль его оси. Ролики 4, свободно проворачиваясь вокруг своих осей, перекатываются по шлангу.

После отключения полостей Б от»a!.iстрали жидкости под давлением штоки 8 под действием пружин 5 возвращаются в исходное 110ложение и отводят ролики 4 от шланга. Под действием проходящей по шлангу транспортируемой жидкости он распрямляется: > цплпн <р

473033

Предмет изобретения

12

10

Фиг 1

Составитель E. Падук

Текред М. Семенов

Редактор И. Бродская

Корректор В. Гутман

Заказ 885"..48 It»a. ¹ 798 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д, 4/5

Тип. Харьк. фил. пред. «Патент»

11 свободно пе,",емсщается влево гьо патрубку

18. Уплотнительное кольцо 12 препятствует протеканию транапортируемой жидкости через подвижное соединение.

Вентиль шланговый, содержащий упруго деформируемый эластичный шланг, конец которого закреплен на полом цилиндре, установленном в корпусе с возможностью перемещения в осевом направлении, отличающийся тем, что, с целью повышения надежности, второй

5 конец шланга с натягом закреплен в радиальном кольцевом зазоре, образованном конической расточкой в корпусе и патрубком с фланцем, закрепленным на корпусе.
