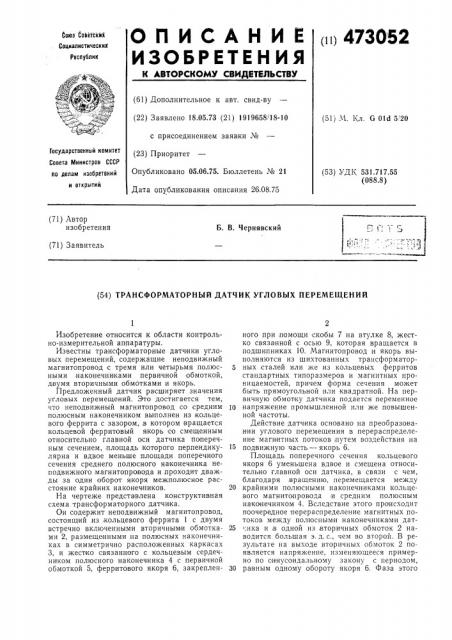

О П И С А H И Е (и) 473062

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С(ноз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.05.73 (21) 1919658/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 05.06.75. Бюллетень № 21

Дата опубликования описания 26.08.75 (51) М. 1хл. С Old 5 20

Государственный комитет

Совета Министров СССР па делам изобретений (53) УДК 531.717.55 (088.8) и открытий (71) Автор изобретения! чБ. В. Чернявский (71) Заявитель (54) ТРАНСФОРМАТОРНЫЙ ДАТЧИК УГЛОВЫХ ПЕРЕМЕЩЕНИЙ

Изобретение относится к области контрольно-измерительной аппаратуры.

Известны трансформаторные датчики угловых перемещений, содержащие неподвижный магнитопровод с тремя или четырьмя полюсными наконечниками первичной обмоткой, двумя вторичными обмотками и якорь.

Предложенный датчик расширяет значения угловых перемещений. Это достигается тем, что неподвижный магнитопровод со средним полюсным наконечником выполнен из кольцевого феррита с зазором,,в котором вращается кольцевой ферритовый якорь со смещенным относительно главной оси датчика поперечным сечением, площадь которого перпендикулярна и вдвое меньше площади поперечного сечения среднего полюсного наконечника неподвижного магнитопровода и проходит дважды за один оборот якоря межполюсное расстояние крайних наконечников.

На чертеже представлена конструктивная схема трансформаторного датчика.

Он содержит неподвижный магнитопровод, состоящий из,кольцевого феррита 1 с двумя встречно включенными вторичными обмотками 2, размещенными на полюсных наконечниках в симметрично расположенных каркасах

3, и жестко связанного с кольцевым сердечником полюсного наконечника 4 с первичной обмоткой 5, ферритового якоря 6, закрепленного при помощи скобы 7 на втулке 8, жестко связанной с осью 9, которая вращается в подшипниках 10. Магнитопровод и якорь выполняются из шихтованных трансформатор5 ных .сталей или же из кольцевых ферритов стандартных типоразмеров и магнитных проницаемостей, причем форма сечения может быть прямоугольной или квадратной. На первичную обмотку датчика подается переменное

lO напряжение промышленной или же повышенной частоты.

Действие датчика основано на преобразовании углового перемещения в перераспределение магнитных потоков, путем воздействия на

15 подвижную часть — якорь 6.

Площадь поперечного сечения кольцевого якоря 6 уменьшена вдвое и смещена относительно главной оси датчика, в связи с чем, благодаря вращению, перемещается между

20 крайними полюсными наконечниками кольцевого магнитопровода и средним полюсным наконечником 4. Вследствие этого про исходит поочередное перераспределение магнитных потоков между полюсными наконечниками дат25:ика и,в одной из,вторичных обмоток 2 наводится большая э.д. с., чем во второй. В результате на выходе вторичных обмоток 2 появляется напряжение, изменяющееся примерно по си нусоидальному закону с периодом, ЗО равным одному обороту якоря 6. Фаза этого

473052

Предмет изобретения

| < (Составитель В. Самородский

Редактор О. Филиппова

Техред Е. Казачкова Корректор Е. Хмелева

Заказ 2130/7 Изд. № 781 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 напряжения зависит от направления вращения. Угол измерений угловых перемещений— неограниченный.

Трансформаторный датчик угловых перемещений, содержащий неподвижный Ф-образный магнитопровод с полюсными наконечниками, первичную обмотку, две встречно включенные вторичные обмотки и якорь, о т л и— ч а ю шийся тем, что, с целью расширения значений угловых перемещений, Ф-образный магнитопровод выполнен с зазором, в котором

5 размещен кольцевой якорь со смещенным относительно главной оси датчика поперечным сечением, площадь которого вдвое меньше площади поперечного сечения среднего полюсного наконечника неподвижного магнитопро10 вода.
