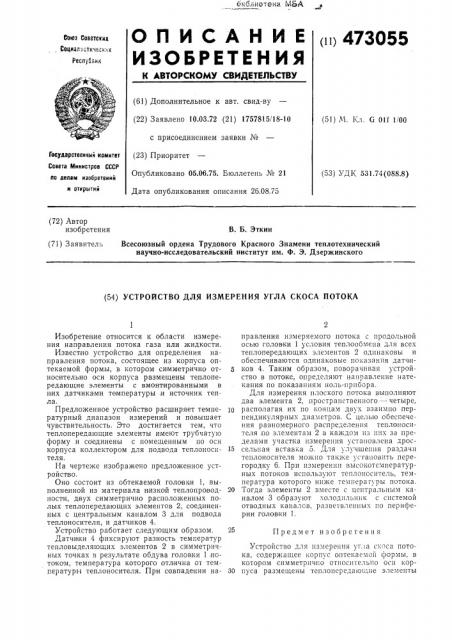

О П И С А Н И Е ш1 473055

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсннн

Социал::стннесн;;н

Респтблнн (61) Дополнительное к авт. свид-ву (22) Заявлено 10.03.72 (21) 1757815/18-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.06.75. Бюллетень № 21

Дата опубликования описания 26.08.75 (51) М. Кл. т 01f 1!00

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 531.74(088.8) (72) Автор изобретения

В. Б. Эткин (71) Заявитель

Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА СКОСА ПОТОКА

Предмет изобретения

Изобретение относится к области измерения направления потока газа или жидкости. т 1звестно устройство для определения направления потока, состоящее из корпуса оптекаемой формы, в котором симметрично относительно оси корпуса размещены теплопередающие элементы с вмонтированными в них датчиками температуры,и источник тепла.

Предложенное устройство расш иряет температурный диапазон измерений и повышает чувствительность. Это достигается тем, что теплопередающие элементы имеют трубчатую форму и соединены с поме;ценным по оси корпуса коллектором для подвода теплоносителя.

На чертеже изображено предложенное устройство.

Оно состоит из обтекаемой головки 1, выполненной из материала низкой теплопроводности, двух симметрично расположенных полых теплопередающих элементов 2, соединенных с центральным каналом 3 для подвода теплоносителя, и датчиков 4.

Устройство работает следующим образом.

Датч|ики 4 фиксируют разность температур тепловыделяющих элементов 2 в симметричных точках в результате обдува головки 1,потоком, температура которого отлична от температуры теплоносителя. При совпадении направления измеряемого потока с продольной осью головки 1 условия теплообмена для всех теплопередающих элементов 2 одинаковы и обеспечиваются одинаковые показания датчиков 4. Таким образом, поворачивая устройство в потоке, определяют направление натекания по показаниям ноль-прибора.

Для измерения плоского потока выполняют два элемента 2, пространственного — четыре, располагая их по концам двух взаимно перпендикулярных диаметроь. С целью обеспечения равномерного распределеш я теплоносителя llo элементам 2 в каждом из штх за пределами участка измерения установлена дрос15 сельиая вставка 5. Для улучшения раздачи теплоносителя можно также установить перегородку 6. Прп измерении высокотемпературHblx потоков используют тсплоноситель, температура которого ниже температуры потока.

20 Тогда элементы 2 вместе с центральным каналом 3 образуют холодильник с системой отводных каналов, разветвленных по периферии головки 1.

Устройство для измерення угла скоса потока, содержащее корпус оптекасмой формы, в котором симметрично относи тельно оси кор30 пуса размещены теплопередающие элементы

473066

Составитель В. Самородский

Редактор О. Филиппова Техред Л. Казачкова

Корректор Т. Добровольская

Заказ 2130/10 Изд. № 781 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 е вмонтирован ными в них датчиками температуры и источник тепла, о т л и ч а ю щ е е с я тем, что, с целью расширения температурного диапазона измерений и повышения чувствительности, теплопередающие элементы имеют трубчатую форму и соединены с помещенным внутри оси корпуса коллектором для подвода теплоносителя,
