Устройство для запоминания амплитудного значения одиночного импульса

Устройство для запоминания амплитудного значения одиночного импульса

Иллюстрации

Показать все

Реферат

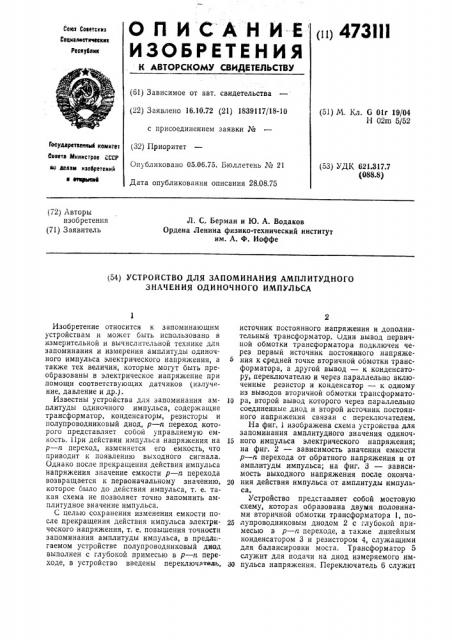

ОПИСАНИ-Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (tt) 473П!

Саюх Саеетекнх

Саанелнетннеевп

Реааублнк (61) Зависимое от авт. свидетельства (22) Заявлено 16.10.72 (21) 1839117/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 05.06.75. Бюллетень ¹ 21

Дата опубликования описания 28.08.75 (51) М. Кл. G 01г 19/04

Н 02m 5/52

Гасудлретеенный нам нтет бенета Мнннетраа СССР (53) УДК 621317.7 (088.8) аа делам нзабретеннй н @т®тенина (72) Авторы изобретения (71) Заявитель

Л. С. Берман и Ю. А. Водаков

Ордена Ленина физико-технический институт им. А. Ф. Иоффе (54) УСТРОЙСТВО ДЛЯ ЗАПОМИНАНИЯ АМПЛИТУДНОГО

ЗНАЧЕНИЯ ОДИНОЧНОГО ИМПУЛЬСА

Изобретение относится к запоминающим устройствам и может быть использовано в измерительной и вычислительной технике для запоминания и измерения амплитуды одиночного импульса электрического напряжения, а также тех величин, которые могут быть преобразованы в электрическое напряжение при помощи соответствующих датчиков (излучение, давление и др.).

Известны устройства для запоминания амплитуды одиночного импульса, содержащие трансформатор, конденсаторы, резисторы и полупроводниковый диод, р — и переход которого представляет собой управляемую емкость. При действии импульса напряжения на р — n переход, изменяется его емкость, что приводит к появлению выходного сигнала.

Однако после прекращения действия импульса напряжения значение емкости р — n перехода возвращается к первоначальному значению, которое было до действия импульса, т. е. такая схема не позволяет точно запомнить амплитудное значение импульса.

С целью сохранения изменения емкости после прекращения действия импульса электрического напряжения, т. е. повышения точности запоминания амплитуды импульса, в предлагаемом устройстве полупроводниковый диод выполнен с глубокой примесью в р — и переходе, в устройство введены переключатель, источник постоянного напряжения и дополнительный трансформатор. Один вывод первичной обмотки трансформатора подключен через первый источник постоянного напряжения к средней точке вторичной обмотки трансформатора, а другой вывод — к конденсатору, переключателю и через параллельно включенные резистор и конденсатор — к одному из выводов вторичной обмотки трансформатоl0 ра, второй вывод которого через параллельно соединенные диод и второй источник постоянного напряжения связан с переключателем.

На фиг. 1 изображена схема устройства для запоминания амплитудного значения одиноч15 ного импульса электрического напряжения; на фиг. 2 — зависимость значения емкости р — и перехода от обратного напряжения и от амплитуды импульса; на фиг. 3 — зависимость выходного напряжения после оконча20 ния действия импульса от амплитуды импульса.

Устройство представляет собой мостовую схему, которая образована двумя половинами вторичной обмотки трансформатора 1, по25 лупроводниковым диодом 2 с глубокой примесью в р — n переходе, а также линейным конденсатором 3 и резистором 4, служащими для балансировки моста. Трансформатор 5 служит для подачи на диод измеряемого им30 пульса напряжения. Переключатель 6 служит

473111

3 для пропускания через диод прямого тока и последующего возвращения к обратному напряжению U=. K первичной обмотке трансформатора 1 подведено переменное напряжение. К диоду приложено обратное напряжение U=. Выходное напряжение U»» ñíèìàårñÿ с диагонали моста через разделительный конденсатор 7, До начала измерений через диод пропускают прямой ток, а затем к диоду прикладывают обратное напряжение U=. После такого переключения емкость р — и перехода равна

Сно.

Это значение емкости сохраняется в течение длительного времени. При этом значении емкости мост сбалансирован и выходное напряжение равно нулю. При действии на диод импульса напряжения положительной полярности с амплитудой V>.> значение емкости р — и перехода возрастает до С :, а после прекращения действия импульса уменьшается до

С. Причем С меньше, чем Сно, Новое значение емкости С также сохраняется в течение длительного времени. Перед новым измерением через диод пропускают прямой ток, а затем к диоду прикладывают обратное напряжение (производится стирание памяти) .

Разность Сно — С зависит от амплитуды импульса (последняя должна быть меньше постоянного обратного напряжения). Выходное напряжение является функцией разности

Сно — С, т. е. функцией амплитуды одиночного импульса V.

Предмет изобретения

Устройство для запоминания амплитудного значения одиночного импульса, содержащее

10 трансформатор, конденсаторы, резисторы и полупроводниковый диод, отличающееся тем, что с целью повышения точности запоминания амплитуды импульса полупроводниковый диод выполнен с глубокой примесью в

15 р — и переходе, кроме того, в устройство введены переключатель, источники постоянного напряжения и дополнительный трансформатор, один вывод первичной обмотки которого подключен через первый источник постоян20 ного напряжения к средней точке вторичной обмотки трансформатора, а другой вывод— к конденсатору, переключателю и через параллельно включенные резистор и конденсатор — к одному из выводов вторичной обмот25 ки трансформатора, второй вывод которого через параллельно соединенные диод и второй источник постоянного напряжения связан с переключателем.
