Способ использования электроизоляционных покрытий

Способ использования электроизоляционных покрытий

Иллюстрации

Показать все

Реферат

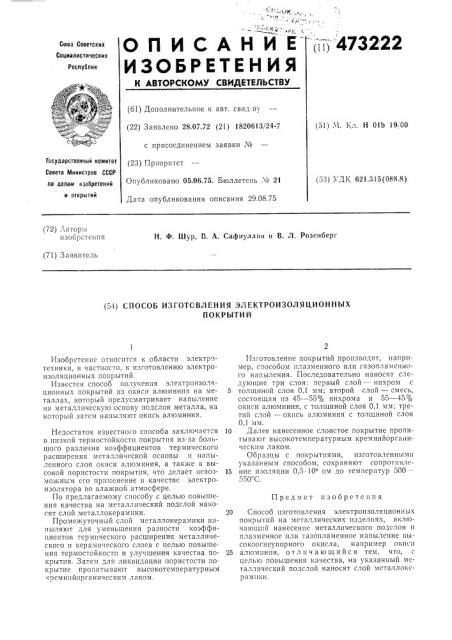

О П И С А Н И Е I i iI 4732 22

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.07.72 (21) 1820613!24-7 с присоединением заявки № (51) М. Кл. Н 01Ь 19 00

ГосУдаРственный комитет (23) Приоритет

Совета Министров СССР по лелам изобретений и открытий (53) УДК 621.315(088.8) Опубликовано 05.06.75. Бюллетень ¹ 21

Дата опубликования описания 29.08.75 (72} Авторы изобретения

H Ф, Шур, В. А. Сафиуллин и В. Л. Розенберг (71) Заявитель (54) СПОСОБ ИЗГОТСВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИОННЪ|Х

ПОКРЫТИЙ

Предмет изобретения

Изобретение относится к области электротехники, в частности, к изготовлению электроизоляционных покрытий.

Известен способ получения электроизоляциопных покрытий из окиси алюминия на металлах, который предусматривает напыление на металлическую основу подслоя металла, на который затем напыляют окись алюминия.

Недостаток известного способа заключается в низкой термостойкости покрытия из-за большого различия коэффициентов термического расширения металлической основы и напыленного слоя окиси алюминия, а также в высокой пористости покрытия, что делает невозможным его применение в качестве электроизолятора во влажной атмосфере.

По предлагаемому способу с целью повышения качества на металлический подслой наносят слой металлокерамики.

Промежуточный слой металлокерамики напыляют для уменьшения разности коэффициентов термического расширения металлического и керамического слоев с целью повышения термостойкостц и улучшения качества покрытия. Затем для ликвидации пористости покрытие пропитывают высокотемпературным

<рсмнийорганическим лаком.

Изготовление покрытий производят, например, способом плазменного или газопламснного напыления. Последовательно наносят следующие три слоя: первый слой — шгхром с

5 толщиной слоя 0,1 мм; второй слой — смесь, состоящая из 45 — 55% нихрома и 55 — 45% окиси алюминия, с толщиной слоя 0,1 мм; третий слой — окись алюминия с толщиной слоя

0,1 мм.

10 Далее нанесенное слоистое покрытие пропитывают высокотемпературным кремнийорганическпм лаком.

Образцы с покрытиями, изготовленными указанным способом, сохраняют сопротпвлс15 нпе изоляции 0,5 10в ом до температур 500—

550 С.

20 Способ изготовления электроизоляционных покрытий на металлических изделиях, включающий нанесение металлического подслоя и плазменное или газопламенное напыление высокоогнеупорного окисла, например окиси

25 алюминия, отлпч ающийся тем, что, с целью повышения качества, на указанный металлический подслой наносят слой металлоксрампки.
