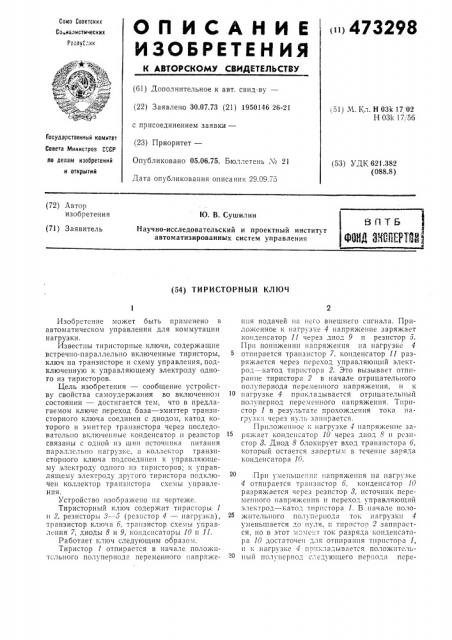

О П И С А Н И Е !!)473298
Союз Советских
Сочналистических
Ре о! ...кк
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.07.73 (21) 1950146 26-21 с присоединением заявки— (23) Приоритет—
Опубликовано 05.06.75. Бюллетень ¹ 21
Дата опубликования описания 29.09.75 ф Ф
151) М. Кл. Н 03k 17, 02
Н 031; 17 56
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.382 (088.8) (72) Автор изобретения
Ю. В. Сушилин
Научно-исследовательский и проектный институт автоматизированных систем управления (71) Заявитель (54) ТИРИСТОРНЫЙ КЛЮЧ
1IaoopcTcII»e может быть применено в автоматическом управлении для коммутации нагрузки.
Известны тиристорные ключи, содержащие встречно-параллельно включенные тиристоры, ключ на транзисторе и схему управления, подключенную к управляющему электроду одного из тиристОрОВ.
Цель изобретения — сообщение устройству свойства самоудержания во включенном состоянии — достигается тем, что в предлагаемом ключе переход база — эмиттер транзисторного ключа соединен с диодом, катод которого и эмпттер транзистора через последовательно включенные конденсатор и резистор связаны с одной из шин источника питания параллельно нагрузке, а коллектор транзисторного ключа подсоединен к управляющему электроду одного из тиристоров; к управлящему электролу другого тиристора подключен коллектор транзистора схемы управления.
Устройство изображено на чертеже.
Тиристорный ключ содержит тиристоры 1 и 2, резисторы 3 — 6 (pezI;cTop 4 — нагрузка), транзистор ключа 6, транзистор схемы управiciiIisI 7, диоды 8 и 9, конденсаторы 10 п 11.
Работает ключ следующим образом.
Тиристор 1 отпирается в начале положительного полупериода переменного напр".æåнпя подачей на него внешнего сигнала. Приложенное к нагрузке 4 напряжение заряжает конденсатор 11 через диод 9 и резистор 5.
Прн понижегп1и напряжения IIa нагрузке 4 отпирается транзистор 7, конденсатор 11 разряжается через переход управляющий электрол — катод тиристора 2. Это вызывает отпирание тиристора 2 в начале отрицательного полупериода переменного напряжения, и к
10 нагрузке 4 прикладывается отрицательный полупериол переменного напряжения. Тиристор 1 в результате прохождения тока нагрузки через нуль запирается.
Приложенное к нагрузке 4 напряжение заряжает конденсатор 10 через диод 8 и резистор 8. Диод 8 блокирует вход транзистора 6, который остается запертым в течение заряда конденсатора 10.
При уменьшенщ! напряжения на нагрузке
4 отпирается транзистор 6, конденсатор 10 разряжается через резистор 8, источник переменного напряжения и переход управляющий электрол — катол тиристора 1. В начале положительного полупериола то" нагрузки 4 уменьшается ло нуля, и тпрнстор 2 запирается, но В этот з!ох1с11т ток разряда к01!ленсатора 10 достаточен лля отпирания тиристора I, и к наг1зузке 4 пр1! кл алывается положительныйй полуперпол следующего пер 1ола переменного напряжения. Далее проце с повторяется.
Транзисторь1 5 и 4 обеспсч 1вают отпирание TI!pHOTop0B 2 и 1 соответс. Бенно B начале отрицательного и положительного 11олупериодов переменного напряже1гия.
П р д м е т и з о б р е т c .. : я
Тиристорный ключ, содержащий зстречзопараллельно включенные тирнсторы. ключ на транзисторе и схему упр? ле!И11 1 а др\ гоа1 тра1зисторе, отли Lc!loLL4LLLLcA. тем, что. с целью получения самоудержания, переход база— эмиттер Tp2113HcTopIiol О кл!оча подкл10чен к диоду, катод которого и эмнттер транзистора через последователь 1о включенные конденсатор и резистор подключены к одной из шин источипка питания параллельно нагрузке, а коллектор транзисторного ключа подключен к управляющему электроду одного из тириl0 сторов, к управляющему электроду другого тиристора подключен коллектор тра11зистора с.(е мы управления.
