Способ контактной точечной сварки пересекающихся арматурных стержней

Способ контактной точечной сварки пересекающихся арматурных стержней

Иллюстрации

Показать все

Реферат

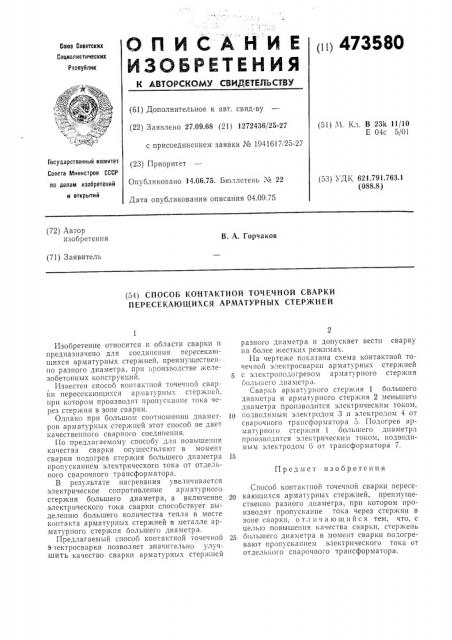

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н11 473580

Со1ов Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.09.68 (21) 1272436/25-27 (51) Ч. Кл. В 23k 11/10

Е 04с 5/01 с присоединением заявки № 1941617/25-27

Го суда рст вен ный ком итет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 14.06.75. Бюллетень ¹ 22

Дата опубликования описания 04.09.75 (53) УДК 621.791.763.1 (088.8) (72) Автор изобретения

В. A. Горчаков (71) Заявитель (54) СПОСОБ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ

ПЕРЕСЕКАЮЩИХСЯ АРМАТУРНЫХ СТЕРЖНЕЙ

Изобретение относится к области сварки и предназначено для соединения пересекаюшихся арматурных стержней, преимущественно разного диаметра, при»роизводстве жe;Ip.— зобетонных конструкций.

Известен способ контактной точечной сварки псресекаlоlцихся армат > рных стержней, при котором производят пропускание тока через стержни в зоне сварки.

Однако при большом соотношении диаметров арматурных стержней этот способ не дает качественного сварного соединения.

По предлагаемому способу для повышения качества сварки осуществляют в момент сварки подогрев стержня большего диаметра пропусканием электрического тока от отдельного сварочного трансформатора.

В результате нагревания увеличивается электрическое сопротивление арматурного стержня большего диаметра, а включение электрического тока сварки способствует выделению большего количества тепла в месте контакта арматурных стержней в металле арматурного стержня большего диаметра.

Предлагаемый способ контактной точечной э 1ектросварки позволяет значительно улучшить качество сварки арматурных стержней разного диаметра и допускает вести сварку на более жестких режимах.

На чертеже показана схема контактной точечной электросварки арматурных стержней с электроподогревом арматурного стержня большего диаметра.

Сварка арматурного стержня 1 большего диаметра и арматурного стержня 2 меньшего диаметра производится электрическим токовl>

1р подводимым электродом 3 и электродом 4 от сварочного трансформатора 5. Подогрев арматурного стержня 1 большего диаметра производится электрическим током, подводпмым электродом 6 от трансформатора 7.

Предмет изобретения

Способ контактной точечной сварки пересекающихся арматурных стержней, преимущественно разного диаметра, при котором производят пропускание тока через стержни в зоне сварки, отличающийся тем, что, с целью повышения качества сварки, стержень

25 большего диаметра в момент сварки подогревают пропусканием электрического тока от отдельного сварочного трансформатора.
