Реферат



.1 . а:

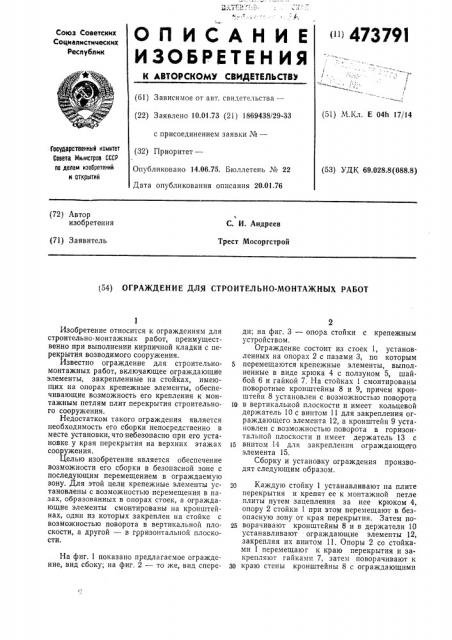

ОП ИСАНИ Е

ИЗОЬЕЕтин ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< > 473791

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 10.01.73 (21) 1869438/29-33 с присоединением заявки №вЂ” (32) Приоритет— (51) М.Кл. Е 04h 17/14

Гасударственный комитет

Совета Милистров СССР па делам изобретений к открытий

Опубликовано 14.06.75. Бюллетень № 22 (53) УДК 69.028.8 (088.8) Дата опубликования описания 20.01.76 (72) Автор изобретения

С. И. Андреев

Трест Мосоргстрой (71) Заявитель (54) ОГРАЖДЕНИЕ ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ

Изобретение относится к ограждениям для строительно-монтажных работ, преимущественно при выполнении кирпичной кладки с перекрытия возводимого сооружения.

Известно ограждение для строительномонтажных работ, включающее ограждающие элементы, закрепленные на стойках, имеющих на опорах крепежные элементы, обеспечивающие возможность его крепления к монтажным петлям плит перекрытия строительного сооружения.

Недостатком такого ограждения является необходимость его сборки непосредственно в месте установки, что небезопасно при его установке у края перекрытия на верхних этажах сооружения.

Целью изобретения является обеспечение возможности его сборки в безопасной зоне с последующим перемещением в ограждаемую зону. Для этой цели крепежные элементы установлены с возможностью перемещения в пазах, образованных в опорах стоек, а ограждающие элементы смонтированы на кронштейнах, один из которых закреплен на стойке с возможностью поворота в вертикальной плоскости, а другой — в горизонтальной плоскости.

На фиг. 1 показано предлагаемое ограждение, вид сбоку; на фиг. 2 — то же, вид спере2 ди; на фиг. 3 — опора стойки с крепежным устройством.

Ограждение состоит из стоек 1, установленных на опорах 2 с пазами 3, по которым

S перемещаются крепежные элементы, выполненные в виде крюка 4 с ползуном 5, шайбой 6 и гайкой 7. На стойках 1 смонтированы поворотные кронштейны 8 и 9, причем кронштейн 8 установлен с возможностью поворота

10 в вертикальной плоскости и имеет кольцевой держатель 10 с винтом 11 для закрепления ограждающего элемента 12, а кронштейн 9 установлен с возможностью поворота в горизонтальной плоскости и имеет держатель 13 с винтом 14 для закрепления ограждающего элемента 15.

Сборку и установку ограждения производят следующим образом.

20 Каждую стойку 1 устанавливают на плите перекрытия и крепят ее к монтажной петле плиты путем зацепления за нее крюком 4, опору 2 стойки 1 при этом перемещают в безопасную зону от края перекрытия. Затем поворачивают кронштейны 8 и в держатели 10 устанавливают ограждающие элементы 12, закрепляя их винтом 11. Опоры 2 со стойками 1 перемещаюг к краю перекрытия и закрепляют гайками 7, затем поворачивают к зо краю стены кронштейны 8 с ограждающими

47379I элементами 12. После этого поворачивают к краю стены кронштейны 9, устанавливают в держатели 13 ограждающие элементы 15 и закрепляют их винтами 14.

После выкладывания кирпичной кладки до уровня ограждающего элемента 15 его демонтируют, кронштейны 9 поворачива|от и продолжают кладку. до уровня ограждающего элемента 12, после чего ограждение убирают и продолжают кладку с подмостей, устанавливаемых на перекрытии. В качестве ограждения для каменщика служит возвышающийся над уровнем настила подмостсй участок возведенной кирпичной стены.

Предмет изобретения

Ограждение для строительно-монтажных работ, включающее ограждающие элементы, закрепленные на стойках, имеющих на опорах крепежные элементы, отличающееся тем, что, с целью обеспечения возможности его сборки в безопасной зоне с последующим перемещением в ограждаемую зону, крепежные элементы установлены с возможностью перемещения в пазах, образованных в опорах стоек, а ограждающие элементы смонтированы на кронштейнах, один из которых закреплен на стойке с возможностью поворота в вертикальной плоскости, а другой — в горизонтальной плоско15 сти.

Б-Б

ВидА

Фиг 3

Составитель В. Герасимов

Текред E. Подурушииа

Корректор A. Дзесова

Редактор Э. Шибаева

Подписное

МОТ, Загорский филиал

Заказ 6346 Изд. № 1515 Тираж 782

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
