Система управления подачей рабочей жидкости к гидропередвижчику струговой установки

Система управления подачей рабочей жидкости к гидропередвижчику струговой установки

Иллюстрации

Показать все

Реферат



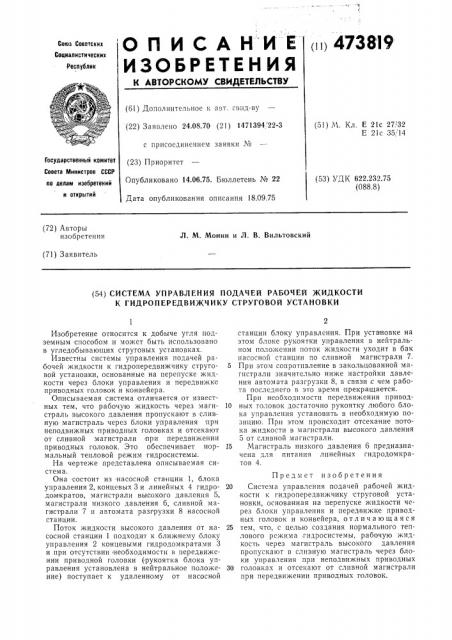

Союз Советских

Социалистических

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 24.08.70 (21) 1471394, 22-3 с присоединением заявки ¹ (23) Приоритет

Опубликовано 14.06.75. Бюллетень № 22

Дата опубликования описания 18.09.75 (51) М. Кл, Е 21с 27 32

E 21с 35, 14

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 622.232.75 (088.8) (72) Авторы изобретения

Л. М. Монин и Л. В. Вильтовский (71) Заявитель (54) СИСТЕМА УПРАВЛЕНИЯ ПОДАЧЕЙ РАБОЧЕЙ ЖИДКОСТИ

К ГИДРОПЕРЕДВИ)КЧИКУ СТРУГОВОЙ УСТАНОВКИ

Изобретение относится к добыче угля подземным способом и может быть использовано в угледобывающих струговых установках.

Известны системы управления подачей рабочей жидкости к гидропередвижчику струговой установки, основанные на перепуске жидкости через блоки управления и передвижке приводных головок и конвейера.

Описываемая система отличается от известных тем, что рабочую жидкость через магистраль высокого давления пропускают в сливную магистраль через блоки управления при неподвижных приводных головках и отсекают от сливной магистрали при передвижении приводных головок. Это обеспечивает нормальный тепловой режим гидросистемы.

На чертеже представлена описываемая система.

Она состоит из насосной станции 1, блока управления 2, концевых 3 и линейных 4 гидродомкратов, магистрали высокого давления 5, магистрали низкого давления 6, сливной магисграли 7 и автомата разгрузки 8 насосной станции.

Поток жидкости высокого давления от насосной станции 1 подходит к ближнему блоку управления 2 концевыми гидродомкратами 3 и при отсутствии необходимости в передвижении приводной головки (рукоятка блока управления установлена в нейтральное положение) поступает к удаленному от насосной станции блоку управления. При установке на этом блоке рукоятки управления в нейтральном положении поток жидкости уходит в бак насосной станции по сливной магистрали 7.

5 При этом сопротивление в закольцованной магистрали значительно ниже настройки давления автомата разгрузки 8, в связи,с чем работа последнего в это время прекращается.

При необходимости передвижения привод10 ных головок достаточно рукоятку любого блока управления установить в необходимую позицию. При этом происходит отсекание потока жидкости в магистрали высокого давления

5 от сливной магистрали.

15 Магистраль низкого давления 6 предназначена для питания линейных гидродомкратов 4.

Предмет изобретения

20 Система управления подачей рабочей жидкости к гидропередвиж чику струговой установки, основанная на перепуске жидкости через блоки управления и передвижке приводных головок и конвейера, отличающаяся

25 тем, что, с целью создания нормального теплового режима .гидросистемы, рабочую жидкость через магистраль высокого давления пропускают в сливную магистраль через блоки управления при неподвижных приводных

30 головках и отсекают от сливной магистрали при передвижении приводных головок.
