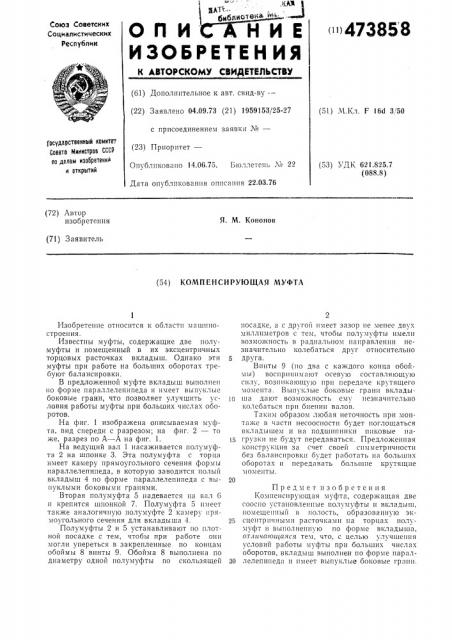

Союз Советских

Социалистических

Республик г 473858

ОП И

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву-(22) Заявлено 04.09.73 (21) 1959153/25-27 с присоединением заявки Ne— (23) Приоритет—

Опублнковaíî 14.06.75. Вюллетень X 22

Дата опубликования описания 22.03.76 (51) М.Кл. F 16d Зг50

1осударствениый комитет

Совета Министров СССР оо делам ивооретеннй и открытий (53) УДК 621.825.7 (088. S) (72) Автор изобретения

Я. М. Кононов (71) Заявитель (54) КОМПЕНСИРУЮЩАЯ МУФТА

Изобретение относится к области машиностроения.

Известны муфты, содержащие две полумуфты и помещенный в их эксцентричных торцовых расточках вкладыш. Однако эти муфты при работе на больших оборотах требуют балансировки.

В предложенной муфте вкладыш выполнен но форме параллелепипеда и имеет выпуклые боковые грани, что позволяет улучшить условия работы муфты при больших числах оооротов.

На фиг. 1 изображена описываемая муф"à, вид спереди с разрезом; на фиг. 2 — то же, разрез по А — А на фиг. 1.

На ведущий вал 1 насаживается полумуфта 2 на шпонке 3. Эта полумуфта с торца имеет камеру. прямоугольного сечения формы параллелепипеда, в которую заводится полый вкладыш 4 цо форме параллелепипеда с выпуклыми боковыми гранями.

Вторая полумуфта 5 надевается ца вал 6 н крепится шпонкой 7. Полумуфта 5 имеет также аналогичную полумуфте 2 камеру прямоугольного сечения для вкладыша 4.

Полумуфты 2 и 5 устанавливают по плотной посадке с тем, чтобы при работе они могли упереться в закрепленные по концам обоймы 8 винты 9. Обойма 8 выполнена по диаметру одной полумуфты по скользящей посадке, а с другой имеет зазор не менее двух миллиметров с тем, чтобы полумуфты имели возможность в радиальном направлении незначительно колебаться друг относительно

5 друга.

Винты 9 (но два с каждого конца обоймы) воспринимают осевую составляющую силу, возникающую при передаче крутящего момента. Выпуклые боковые грани вклады10 ша дают возможность ему незначительно колебаться при биении валов, Таким образом любая неточность при монтахке в части несоосностн будет поглощаться вкладышем и на подшипники пиковые на)5 грузкн не будут передаваться. Предложенная конструкция за счет своей симметричности без балансировки будет работать на больших оборотах н передавать большие крутящие моменты.

Предмет изобретения

Компенсирующая муфта, содержащая две соосно установленные полумуфты н вкладыш, помещенный в полость, образованную эк25 сцентрнчными расточками на торцах полумуфт н выполненную по форме вкладыша, от ггг гагогггаяся тем, что, с целью улучшения условий работы муфты при больших числах оборотов, вкладыш выполнен по форме парал30 лелепнпеда и имеет выпуклые боковые грани.

473858

Рог 7 uz Z

Составитель И. Золотник

Техред М. Семенов

Корректор Е. Рожкова

Редактор Н. Коган
