Реферат

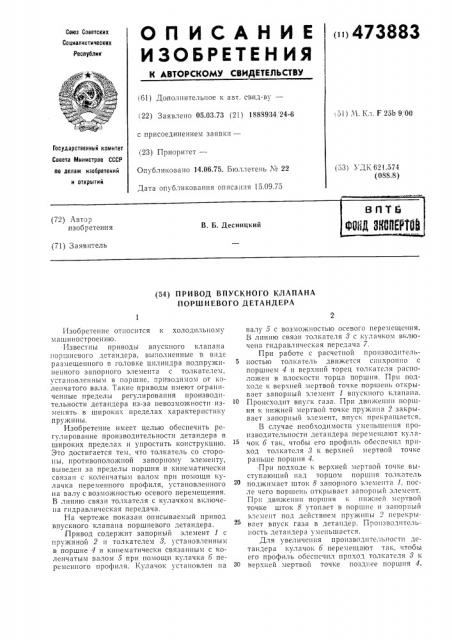

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

>473883

Союз Советских

Социалистических

Республик ф

Ч (б1) Дополнительное к авт. свид-ву— (22) Заявлено 05.03.73 (21) 1888934, 24-6

I 51) Ч. Кл. F 25Ь 9, 00 с присоединением заявки— (23) Приоритет—

Опубликовано 14.06.75. Бюллетень М 22

Дата опубликования описания 15.09.75

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.574 (088.8) (72) Автор изобретения

В. Б. Десницкий (71) Заявитель (54) ПРИВОД ВПУСКНОГО КЛАПАНА

ПОРШНЕВОГО ДЕТАНДЕРА

Изобретение относится к холодильному машиностроению.

Известны приводы впускного клапана поршневого дстандера, выполненные в виде размещенного в головке цилиндра подпружиненного запорного элемента с толкателем. установленным в поршне, приводимом от коленчатого вала. Такие приводы имеют ограниченные пределы регулирования производительности детандера из-за невозможности изменять в широких пределах характеристику пpl .Кипы.

Изобретение имеет целью обеспечить регулирование производительности детандера в широких пределах и упростить конструкцию.

Это достигается тем, что толкатель со стороIIû, противоположной запорному элементу, выведен за пределы поршня и кинематически

cI3H33II с коленчатым валом при помощи кулачка переменного профиля, установленного на валу с возможностью осевого перемещения.

В линию связи толкателя с кулачком включена гидравлическая передача.

На чертеже показан описываемый привод впускного клапана поршневого детандера.

Привод содержит запорный элемент 1 с пружиной 2 и толкателем 8, установленным в поршне 4 и кинематически связанным с коленчатым валом 5 при помощи кулачка 6 переменного профиля. Кулачок установлен на валу 5 с возможностью осевого перемещения.

В линию связи толкателя 8 с кулачком включена гидравлическая передача 7.

При работе с расчетной производитель5 постыл толкатель движется синхронно с поршнем 4 н верхний торец толкателя расположен в плоскости торца поршня. Прн подходе к верхней мертвой точке поршень открывает запорный элемент 1 впускного клапана.

Происходит впуск газа. Прн движении поршня к нижней мертвой точке пружина 2 закрывает запорный элемент, впуск прекращается.

В случае необходимости уменьшения производительности детандера перемещают кулачок 6 так, чтобы его профиль обеспечил приход толкателя 8 к верхней мертвой точке раньше поршня 4.

При подходе к верхней мертвой точке выступающий над торцом поршня толкатель поджимает шток 8 запорного элемента 1, после чего поршень открывает запорный элемент.

Прн движении поршня к нижней мертвой точке шток 8 утопает в поршне н запорный элемент под действием пружины перекры25 вает впуск газа в детандер. Производительность детандера у»еньшается.

Для увеличения производительности детандера «улачок 6 перемещают так, чтобы его профиль обеспечил приход толкателя 8 к

3О верхней мертвой точке позднее поршня 4.

473883

Предмет изобретения

Состав тель 3. Борисовен

Техред M. Семенов

Редактор Т, Юрчикова корректор И. Симкина

Заказ 822/1230 Изд. ¹ 1531 Т 619 прачек Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, ОУ,-35, Раушская наб., д. 4/5

Тип. Харьк. фил, пред. «Патент>

В зтом случае при,оде поpIlIHя к нижнеII мертво11 точке толкатель некоторое время ноджим "ет шток 8 и закрытие клапана происходит позднее. В детандер поступает большее количество газа, его производительность увеличивается.

1. Привод впускного клапана поршневого детандера, выполненньй в виде размещенного в головке цилиндра подпружиненного запорного злемента с толкателем, установленным в поршне, приводимом от коленчатого вала, отлияслошпйся тем, что, с целью регулирования производительности детандера в широких пределах и упрощения конструкции, 5 толкатель со стороны, противоположной запорному элементу, выведен за пределы поршня и кинсматнчески связан с коленчатым валом при помощи кулачка переменного профиля, установленного на валу с возможностью

10 осевого перемещения.

2. Привод по п. 1, отличпющайся тем, что в линию связи толкателя с кулачком включена гидравлическая передача.
