Магнитоэлектрический динамометр

Магнитоэлектрический динамометр

Иллюстрации

Показать все

Реферат

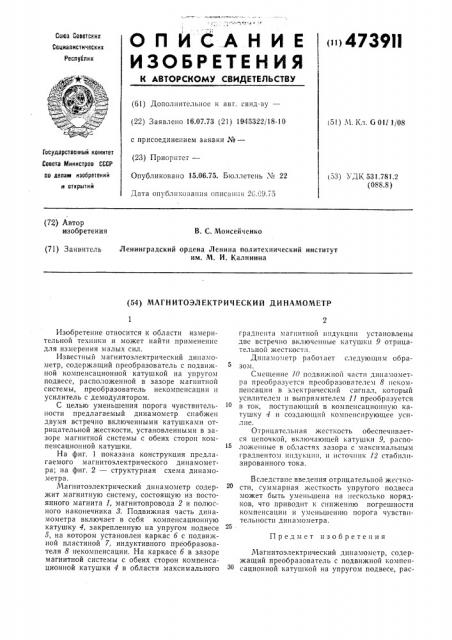

О П И (: А Н И Е ()4739И

Союэ Советскнк

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.07.73 (21) 1945322/18-10 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.06.75. Бюллетень М 22 (51) М. Кл. 6 0111j08

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 53! .781,2 (088.8) Дата опубликования описания 26.09.75 (73) Автор изобретения

В. С. Моисейченко

Ленинградский ордена Ленина политехнический институт им. М. И. Калинина (71) Заявитель (54) МАГНИТОЭЛ ЕКТРИЧ ЕСКИ Й ДИ НАМ0МЕТР

Предмет изобретения

Изобретение относится к области измерительной техники и может найти применение для измерения малых сил.

Известный магнитоэлектрический динамометр, содержащий преобразователь с подвижной компенсационной катушкой на упругом подвесе, расположенной в зазоре магнитной системы, преобразователь некомпенсацин и усилитель с демодулятором.

С целью уменьшения порога чувствительности предлагаемый динамометр снабжен двумя встречно включенными катушками отрицательной жесткости, установленными в зазоре магнитной системы с обеих сторон компенсационной катушки.

На фиг. 1 показана конструкция предлагаемого магнитоэлектрического динамометра; на фиг. 2 — структурная схема динамометра.

Магнитоэлектрический динамометр содержит магнитную систему, состоящую из постоянного магнита 1, магнитопровода 2 и полюсного наконечника 8. Подвижная часть динамометра включает в себя компенсационную катушку 4, закрепленную на упругом подвесе

5, на котором установлен каркас 6 с подвижной пластиной 7, индуктивного преобразователя 8 пекомпенсации. На каркасе б в зазоре магнитной системы с обеих сторон компенсационной катушки 4 в области максимального градиента магнитной индукции установлены две встречно включенные катушки 9 отрицательной жесткости.

Динамометр работает следующим образом.

Смещение 10 подвижной части дннамометра преобразуется преобразователем 8 некомпенсации в электрический сигнал, который усилителем и выпрямителем 11 преобразуется в ток, поступающий в компенсационную катушку 4 и создающий компенсирующее усил пе.

Отрицательная жесткость обеспечивается цепочкой, включающей катушки 9, расположенные в областях зазора с максимальным градиентом индукции, н источник 12 стабилизированного тока.

Вследствие введения отрицательной жесткости, суммарная жесткость упругого подвеса может быть уменьшена на несколько порядков, что приводит к снижению погрешности компенсации и уменьшению порога чувствительности динамометра.

Магнитоэлектрический дина мометр, содержащий преобразователь с подвижной компенсационной катушкой на упругом подвесе, рас473911

Фиг 1

Составитель В, Федорин

Редактор Т. Янова Текред М. Семенов Корректор В. Гутман

Заказ 823/1229 Изд. ¹ !528 Тиран 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тпп, Харьк. фип, пред. «Патент» положенной в зазоре магнитной системы, преобразователь пекомпенсации и усилитель с демодулятором, отличаюп1ай ся тем, что, с целью уменьшения порога чувствительности, он снабжен двумя встречно включенными катушками отрицательной жесткости, установленными в зазоре мапп1тной системы с обеих сторон компенсационной катушки.
