Дефектоскоп для контроля оборванных проволок в стальных канатах

Дефектоскоп для контроля оборванных проволок в стальных канатах

Иллюстрации

Показать все

Реферат



Все"- ">

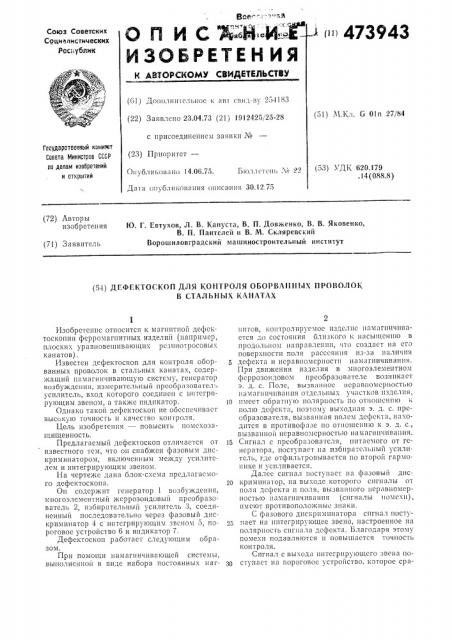

О П И С А""Й.И -Й

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) polio.aiIII Ic.ai>lloc к авт свид-ву 254183 (22) Заявлено 23.04.73 (21) 1912425, 25-28 (51) 1Ч.Кл. б 01п 27/84 с присоединением заявки М

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 14.06.75. (53) УД1(620.179 .14 (088.8) Б) 1ол л азу и ь,¹ 22

Дага опубликования оппсаш1я 30.12.75 (72) Авторы изобретения

1О. Г. Евтухов, Л. В. Капуста, В. П. Довженко, В. В. Яковенко, В. П. Пантелей и В. М. Скляревски111

Ворошиловградский машиностроительный институт (71) Заявитель (54) ДГФГКТОСКОП ДЛЯ КОНТРОЛЯ ОБОРВЛ1!1!!)!Х ПРОВОЛО1(В Стлл Ь Н ЫХ КА!1АтлХ

Изобретение относится к магнитной дефсктоскопии ферромагнитных издели11 (напримср, плоских уравновешивающих рсзинотросовых канатов) .

Известен дефектоскоп для контроля оборванных проволок в стальных канатах, содержащий намагничивающую систему, генератор возбуждения, измерительный прсобразователь усилитель, вход которого соединен с интегрирующим звеном, а также ш1дикатор.

Однако такой дефсктоскоп не обеспечивает высокую точность и качество контроля.

Цель изобретения — — повысить помехозащищенность.

Предлагаемый дефектоскоп отличается or известного тем, что оп снабжен фазовым дискрим1шатором, включенным между усилителем и интегрирующим звеном.

На чертеже дана блок-схема предлагаемого дефектоскопа.

Он содержит генератор 1 возбуждения, многоэлементный жеррозондовый грсобразователь 2, избирательный усилитель 3, соединенный последовательно через фазовый дискриминатор 4 с иптсгрирующим звеном 5, пороговое устройство 6 и индикатор 7.

Дефектоскоп работает следующим образом.

При помощи намагпичивающей системы, выполненной в виде набора постоянных магкоптролпр) C)IOC 113|IC)IIC II llI;11 IIII IIIB;1ется до состояния близкого и насыщсншо в продольном направлении, что создаст íà cl o поверхности поля рассеяния пз-за наличия

5 дефекта и неравномерности намагничивания.

При движении изделия в многоэлементном фсррозондовом преобразователе возникает э, д. с. Поле, вызваннос нсравномсрностью нс1магнпчпвапп11 отдельны у 111С1 ков изделия, 10 имеет обратпу1о полярность по отпоп1снп1о к полю дефекта, поэтому выходная э. д. с. преобразователя, вызванная полем дефекта, находится в противофазе по отношению к э. д. с., вызванной неравномерностью намагничивания.

15 Сигнал с преобразователя, питаемого от генератора, поступает па избирательный усилитель, где отфильтровывается по второй гармонике и усиливается.

Далее сигнал поступаст на фазовый дпс20 кримпнатор, на выходе которого сигналы от поля дефекта и поля, вызванного неравномерностью íамаг11пчпванпя (сигналы помехи), имеют противоположные знаки.

С фазового дискриминатора сигнал поступает на интегрирующее звено, настроенное lie полярность сигнала дефекта. Благодаря этому помехи подавляются и повышается точность

I< O ki T P O Л Я .

Сигнал с выхода интегрирующего звена поступаст»а пороговос устройство, которое сра473!)43

Составитель Л. Капуста

Текрсд 3. Тараненко

Редактор Н. Данилович

Корректор Л. Котова

Заказ 5502 Изд. No 1500 Тираж 902 Подвнсно

ЦНИИПИ Государственного комитета Совета Министров СССР во делам изобретений и открытии

Москва, OK-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

3 батывает при превышении установленного уровня, и далее на индикатор, Предмет изобретения

Дефектоскоп для контроля оборваииык проволок в стальным канатами по авт. свид.

М 254183, отлпчаюи ассся тем, что, с целью повышения помекозащищенности, он снабжен фазовым дискриминатором, включенным между усилителем и интегрирующим звеном.
