Реферат

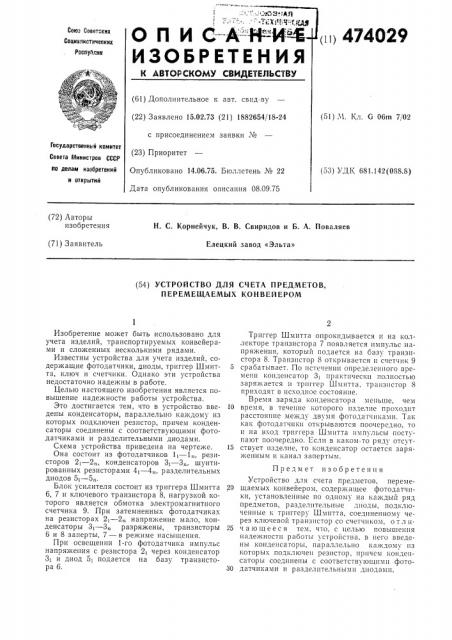

! i!! 474029

ИЗОБРЕТЕ

Союз Советскнк

Соцналкстнческнк

Республнк

К АВТОРСКОМУ СВИДЕТ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.02.73 (21) 1882654/18-24 с присоединением заявки ¹ (23) Приоритет

Опубликовано 14.06.75. Бюллетень № 22

Дата опубликования описания 08.09.75 (51) М. Кл. G 06m 7/02

Государственник коннтет

Совета 6Янннстров СССР по делам изобретений н открв1тнй (53) УДК 681.142(088.8) (72) Авторы изобретения

H С. Корнейчук, В. В. Свиридов и Б. А. Поваляев

Елецкий завод «Эльта» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЧЕТА ПРЕДМЕТОВ, ПЕРЕМЕЩАЕМЫХ КОНВЕЙЕРОМ

Изобретение может быть использовано для учета изделий, транспортируемых конвейерами и сложенных несколькими рядами.

Известны устройства для учета изделий, содержащие фотодатчики, диоды, триггер Шмитта, ключ и счетчики. Однако эти устройства недостаточно надежны в работе.

Целью настоящего изобретения является повышение надежности работы устройства.

Это достигается тем, что в устройство введены конденсаторы, параллельно ка?кдому из которых подключен резистор, причем конденсаторы соединены с соответствующими фотодатчиками и разделительными диодами.

Схема устройства приведена на чертеже.

Она состоит из фотодатчиков ll — 1„, резисторов 21 †2, конденсаторов 3! — 3„, шунтированных резисторами 41 — 4„, разделительных диодов 5! — 5„.

Блок усилителя состоит из триггера Шмитта

6, 7 и ключевого транзистора 8, нагрузкой которого является обмотка электромагнитного счетчика 9. При затемненных фотодатчиках на резисторах 21 — 2„напря?кение мало, конденсаторы 3! — З„разряжены, транзисторы

6 и 8 заперты, 7 — в режиме насыщения.

При освещении 1-ro фотодатчика импульс напря?кения с резистора 21 через конденсатор

3l и диод 51 подается на базу транзистора 6.

Триггер Шмитта опрокидывается и на коллекторе транзистора 7 появляется импульс напряжения, который подается на базу транзистора 8. Транзистор 8 открывается и счетчик 9

5 срабатывает. По истечешш определенного времени конденсатор 3! практически полностью заря?кается и триггер Шмитта. транзистор 8 приходят в исходное состояние.

Время заряда конденсатора меньше, чем

10 время, в течение которого изделие проходит расстояи!1е ме?кд1 двумя фотодатчиками. Таl как фотодатчики открываются поочередно, то и на вход триггера Шмитта импульсы поступают поочередно. Если в каком-то ряду отсут15 ствует изделие, то конденсатор остается заряженным и канал запертым.

Предмет изобретения

Устройство для счета предметов, переме20 щаемых конвейером, содержащее фотодатчики, установленные по ОднОму на 1 а?кдый 1?яд предметов, разделительные диоды, подключенные к триггеру Шмитта, соединенному через ключевой транзистор со счетчиком, отл и °

25 ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, в него введены конденсаторы, параллельно ка?кдому из которых подключен резистор, причем конденсаторы соединены с соответствующими фото30 датчиками и разделительными диодами.

4?4029

Усилитель

Корректор В. Брыксина

Редактор Б. Нанкина

Заказ 2191!16 Изд. № 1509 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, 1заушская паб., д. 4 5

Типография, пр. Сапунова, 2

Г !

Составитель А. Юденко

Техред М. Семенов
