Реферат



те

g С

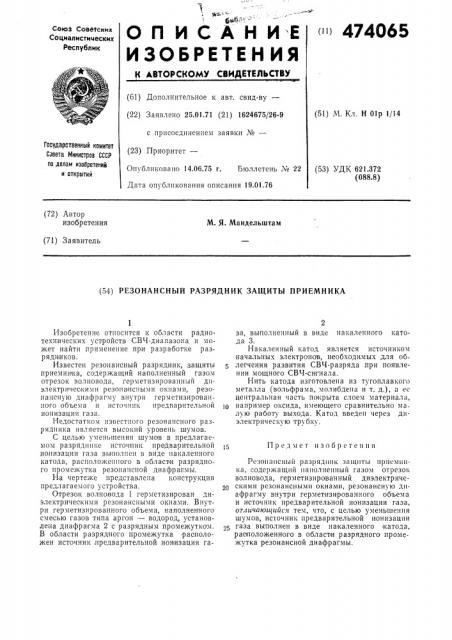

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<"> 474065

Союз Соаетокик

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.01.71 (21) 1624675/26-9 с присоединением заявки №вЂ” (23) Приоритет—

Оп .бликовяно 14.06.75 r. Бюллетень ¹ 22 (51) М. Кл. Н 01р )/14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.372 (088.8) Дата опуолнкования описания 19.01.76 (72) Автор изобретения

М. Я. Мандельштам (71) Заявитель (54) РЕЗОНАНСНЫЙ РАЗРЯДНИК ЗАЩИТЫ ПРИЕМНИКА

Предмет изобретения!

Изобретение относится к области радиотехнических устройств СВЧ-диапазона и может найти применение при разработке разряди иковов.

Известен резонансный разрядник, защиты приемника, содержащий наполненный газом отрезок волповода, герметизироваппый диэлектрическими резонансными окнами, резонансную диафрагму внутри герметизированного объема и исто гник предварительной ионизации газа.

Недостатком известного резонансного раз рядника является высокий уровень шумов.

С целью уменьшения шумов в предлагаемом разряднике источник предварительной ионизации газа выполнен в виде накаленного катода, расположснпого в области разрядного промежутка резонансной диафрагмы.

На чертеже представлена конструкция предлагаемого устройства.

Отрезок волновода 1 герметизирован диэлектрическими резонансными окнами. Внутри герметизировапного объема, наполненного смесью газов типа аргон — водород, установлена диафрагма 2 с разрядным промежутком.

В области разрядного промежутка расположен источник, предварительной ион изации га2 за, выполненный в виде накаленного катода 3.

Накаленный катод является источником начальных электронов, необходимых для облегчения развития СВЧ-разряда при появлении мощного СВЧ-сигнала.

Нить катода изготовлена из тугоплавкого металла (вольфрама, молибдена и т. д.), à ес центральная часть покрыта слоем материала, например оксида, имеющего сравнительно ма лую работу выхода. Катод введен через диэлектрическую трубку.

Резонансный разрядник зящпты приемника, содержащий наполненный газом отрезок волновода, герметизированный диэлектрическими резонансными окнами, резонансную диафрагму внутри герметизированного объема и источник предварительной ионизации газа, отличающийся тем, что, с целью уменьшения шумов, источник предварительной ионизации газа выполнен в виде накаленного катода, раоположенного в области разрядного промежутка резонансной диафрагмы.

474085

Составитель А. Кузнецов

Редактор Т. Янова Техред Т, Миронова Корректор Е. Рожкова

Заказ 5997 Изд. № 1510 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

МОТ, Загорский филиал
