Канатовьющая машина
Иллюстрации
Реферат
Г

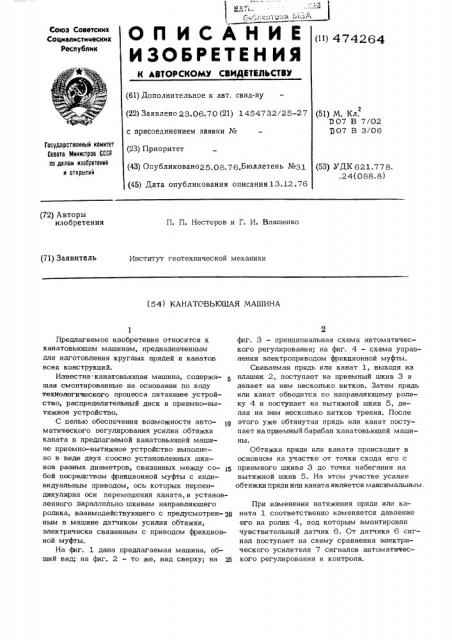

О П И С А Н И Е („)474264
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.06.70 (21) 1454732/25-27 с присоединением заявки № (51) М. Кл.
D 07 В 7/02
D07 B 3/06
Государственный номнтет
Совета Министров СССР по делам иэооретеннй и открытий (23) Приоритет (43) ОпУбликовано25.08.76.Бюллетень №31 (53) УДК 621.778. .24(088.8) (45) Дата опубликования описания 13,12.76 (72) Авторы изобретения
П. П. Нестеров и Г. И. Влащенко (71) Заявитель
Институт геотехнической механики (54) КАНАТОВЬЮШАЯ МАШИНА фиг. 3 — принципиальная схема автоматического регулирования; на фиг, 4 — схема управления электроприводом фрикционной муфты.
Свиваемая прядь или канат 1, выходя из плашек 2, поступает на приемный шкив 3 и делает на нем несколько витков. Затем прядь или канат обводится по направляющему ролику 4 и поступает на вытяжной шкив 5, делая на нем несколько витков трения. После этого уже обтянутая прядь или канат поступает на приемный барабан канатовьющей машины, Обтяжка пряди или каната происходит в основном на участке от точки схода его с приемного шкива 3 до точки набегания на вытяжной шкив 5. На этом участке усилие обтяжки пряди или каната является максимальным.
Предлагаемое изобретение относится к канатовьющим машинам, предназначенным для изготовления круглых прядей и канатов всех конструкций.
Известна канавовьющая машина, содержащая смонтированные на основании по ходу технологического процесса питающее устройство, распределительный диск и приемно-вытяжное устройство.
С целью обеспечения возможности авто- р матического оегулирования усилия обтяжки каната в предлагаемой канатовьющей машине приемно-вытяжное устройство выполнено в виде двух соосно установленных шкивов разных диаметров, связанных между со- д бой посредством фрикционной муфты с индивидуальным приводом, ось которых перпендикулярна оси перемещения каната,и установленного параллельно шкивам направляющего ролика, взаимодействующего с предусмотрен- щр ным в машине датчиком усилия обтяжки, электрически связанным с приводом фрикционной муфты.
На фиг. 1 дана предлагаемая машина, общий вид; на фиг. 2 — то же, вид сверху; на 25
При изменении натяжения пряди или каната 1 соответственно изменяется давление
его на ролик 4, под которым вмонтирован чувствительный датчик 6, От датчика 6 сигнал поступает на схему сравнения электрического усилителя 7 сигналов автоматичес— кого регулирования и контроля.
474264
Усиленный по напряжению сигнал поступает на реле, с помощью которых производится автоматическое управление электродвигателем 8, который в зависимости от увеличения или уменьшения усилия обтяжки начинает 5 вращаться в ту или иную сторону.
Электродвигатель посредством редуктора
9 связан с фрикционной муфтой 10, с помощью которой передается и поддерживается заданный крутящий момент, передаваемый от приемного шкива 3 меньшего диаметра на вытяжной шкив 5 большего диаметра (шкив
3 — ведущий, шкив 5 — ведомый).
Подтягивание или ослабление муфты происходит ло тех пор, пока усилие обтяжки не достигнет заданного и не наступит равнове сия с-ис темы.
Питание системы осуществляется от общей электросети с пульта 11 управления.
Для преобразования величины натяжения каната в электрический сигнал применен магнитоупругий датчик 12 трансформаторного типа. На его намагничивающую обмотку по— дается стабилизированное стабилизатором
13 переменное напряжение промышленной частоты, к сигнальной обмотке подключается управляющая обмотка магнитного усилителя 14 и прибор 15, предназначенный для визуального наблюдения за изменением усилия обтяжки.
На сигнальной обмотке датчика в зависимости от изменения усилия обтяжки соответственно изменяется напряжение, которое усиливается магнитным усилителем 1 4 и подается на реле 16,17,18, настроенные на соответствующие напряжения: реле 17 настроено на нормальное расчетное усилие обтяжки; реле 18 — на усилие максимально
40 допустимое; реле 16 — на усилие минимально допустимое для расчетного режима обтяжки.
На магнитный усилитель напряжение поступает после выпрямителей 19.
Настройка схемы осуществляется с помощью сопротивлений 20-25.
Величина напряжения, подаваемого на блок реле, определяет направление вращения электродвигателя 26 или его отключение путем включения соответствующего контакта 27.
Управление работой электродвигателя 26 может осуществляться как вручную путем замыкания контактов 28 схемы управления электроприводом фрикционной муфты, так и автоматически путем замыкания контактов 29, При включении на автоматическоеуправление контакты 30„, 30„, 30, 31 и 32 7 включаются соответственно сигналу, посту— пающему на блок реле.
Питание магнитного усилителя осуществляется от сети через силовой трансформатор
33.
Формула изобретения
Канатовьющая машина, содержащая смонтированные на основании по ходу технологического процесса питающее устройство, распределительный диск и приемно-вытяжное устройство, отличающаяся тем, что, с целью обеспечения возможности автоматического регулирования усилия обтяжки каната, приемно-вытяжное устройство выполнено в виде двух соосно установленных шкивов разных диаметров, связанных между собой посредством фрикционной муфты с индивидуальным приводом, ось которых перпендикулярна оси перемещения каната, и установленного параллельно шкивам направляющего ролика, взаимодействующего с предусмотренным в машине датчиком усилия обтяжки, электрически связанным с приводом фрикционной муфты.
