Реферат

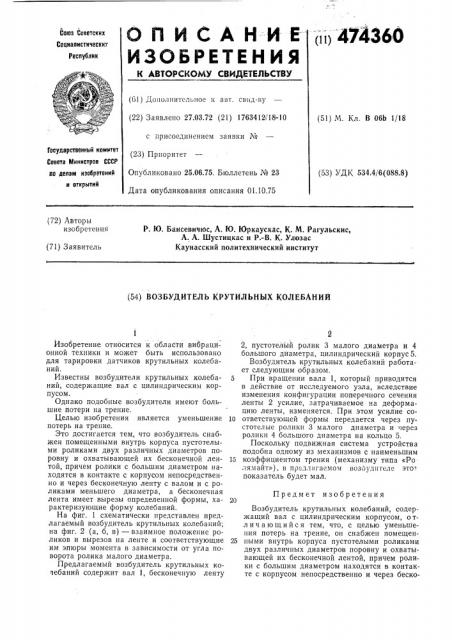

О П И С А H И Е () 474360

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистическит

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 27.03.72 (21) 1763412/18-10 (51) М. Кл. В 06Ь 1/18 с присоединением заявки М

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий (23) Приоритет

Опубликовано 25.06.75. Бюллетень ¹ 23

Дата опубликования описания 01.10.75 (53) УДК 534.4/6(088.8) (72) Авторы изобретения

Р. Ю. Бансевичюс, А. Ю. К)ркаускас, К. М. Рагульскис, А. А. Шустицкас и P.-В. К. Улозас

Каунасский политехнический институт (71) Заявитель (54) ВОЗБУДИТЕЛЬ КРУТИЛЬНЪ|Х КОЛЕБАНИЙ

Предмет изобретения

1

Изобретение относится к области вибрационной техники и может быть использовано для тарировки датчиков крутильных колебаний.

Известны возбудители крутильных колебаний, содержащие вал с цилиндрическим корпусом.

Однако подобные возбудители имеют большие потери на трение.

Целью изобретения является уменьшение потерь на трение.

Это достигается тем, что возбудитель снабжен помещенными внутрь корпуса пустотелыми роликами двух различных диаметров поровну и охватывающей их бесконечной лентой, причем ролики с большим диаметром находятся в контакте с корпусом непосредственно и через бесконечную ленту с валом и с роликами меньшего диаметра, а бесконечная лента имеет вырезы определенной формы, характеризующие форму колебаний.

На фиг. 1 схематически представлен предлагаемый возбудитель крутильных колебаний; на фиг. 2 (а, б, в) — взаимное положение роликов и вырезов на ленте и соответствующие им эпюры момента в зависимости от угла поворота ролика малого диаметра.

Предлагаемый возбудитель крутильных колебаний содержит вал 1, бесконечную ленту

2, пустотелый ролик 3 малого диаметра и 4 большого диаметра, цилиндрический корпус5.

Возбудитель крутильных колебаний работает следующим образом.

5 При вращении вала 1, который приводится в действие от исследуемого узла, вследствие изменения конфигурации поперечного сечения ленты 2 усилие, затрачиваемое на деформацию ленты, изменяется. При этом усилие со10 ответствующей формы передается через пустотелые ролики 3 малого диаметра и через ролики 4 большого диаметра на кольцо 5, Поскольку подвижная система устройства подобна одному из механизмов с наименьшим

15 коэффициентом трения (механизму типа «Ро лямайт»), в предлагаемом возбудителе это . показатель будет мал.

Возбудитель крутильных колебаний, содержащий вал с цилиндрическим корпусом, отл ич а ющи и с я тем, что, с целью уменьшения потерь на трение, он снабжен помещен25 ными внутрь корпуса пустотелыми роликами двух различных диаметров поровну и охватывающей их бесконечной лентой, причем ролики с большим диаметром находятся в контакте с корпусом непосредственно и через беско47436Î нечную ленту с валом и с роликами меньшего диаметра, а бесконечная лента имеет вырезы определенной формы, характеризующие форму колебаний.
