Способ получения синтетических нитей и пленок
Иллюстрации
Показать всеРеферат

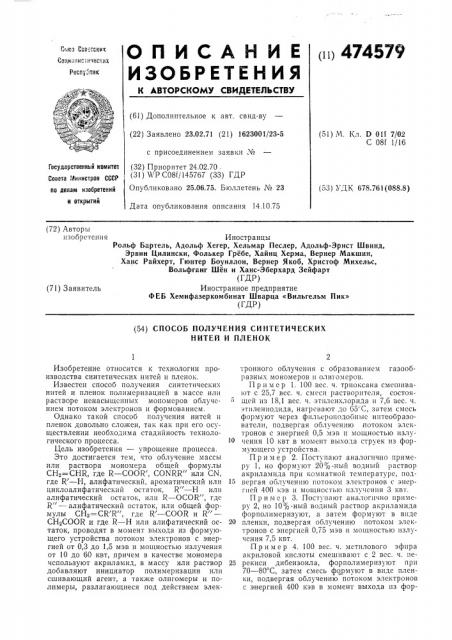

ОГ)ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((!) 474579
С!иоз Советских
Соаиалис инес!!ии
Pе(п (,лик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.02.71 (21) 1623001/23-5 с присоединением заявки М (51) М. Кл. Р Olf 7/02
С 08f 1/16
Государственный комитет (32) Приоритет 24.02.70 . (31) %Р C08f/145767 (33) ГДР
Опубликовано 25.06.75. Бюллетень М 23
Совета Министров СССР по делам изобретений и отирытий (53) !3K 678.761(088.8) Дата опубликования описания 14.10.75 (72) Авторы изобретения Иностранцы
Рольф Бартель, Адольф Хегер, Хельмар Песлер, Адольф-Эрнст Швинд, Эрвин Цилински, Фолькер Гребе, Хайнц Херма, Вернер Макшин, Ханс Райхерт, Гюнтер Боуиллон, Вернер Якоб, Христоф Михельс, Вольфганг Шен и Ханс-Эберхард Зейфарт (ГДР) (71) Заявитель Иностранное предприятие
ФЕБ Хемифазеркомбинат Шварца «Вильгельм Пик» (ГДР) (54) СПОСОБ ПОЛУЧЕНИЯ СИНТЕТИЧЕСКИХ
НИТЕИ И ПЛЕНОК
Изобретение относится к технологии производства синтетических нитей и пленок.
Известен способ получения синтетических нитей и пленок полимеризацией в массе или растворе ненасыщенных мономеров облучением потоком электронов и формованием.
Однако такой способ получения нитей и пленок довольно сложен, так как при его осуществлении необходима стадийность технологического процесса.
Цель изобретения — упрощение процесса.
Это достигается тем, что облучение массы или раствора мономера общей формулы
СНз=СНК, где R — COOR, CONRR" или CN, где R — Н, алифатический, ароматический или циклоалифатическпй остаток, R" — Н или алифатический остаток, или R — ОСОК", где
R" — алифатический остаток, или общей формулы СНз=СК R", где R — COOR и R"—
CH2COOR и где R — Н или алифатический остаток, проводят в момент выхода из формующего устройства потоком электронов с энергией от 0,3 до 1,5 мэв и мощностью излучения от 10 до 60 квт, причем в качестве мономера используют акриламид, в массу или раствор добавляют инициатор полимеризации или сшивающий агент, а также олигомеры и полимеры, разлагающиеся под действием электронного облучения с образованием газообразных мономеров I! олигомеров.
П р и м ер 1. 100 вес. ч. триоксана смешиваl0T с 25,7 вес. ч. сх(сси растворителя, состоя5 !rr(.A из 18,1 вес. ч. этиленхлорида и 7,6 вес. ч. этилениодида, нагревают до 65 С, затем смесь формуют через фильероподобные нитеобразователи, подвергая облучению потоком электронов с энергией 0,5 мэв и мощностью излучения 10 квт в момент выхода струек из формующего устройства.
При мер 2. Поступают аналогично примеру 1, но формуют 20Я -ный водный раствор акриламида при комнатной температуре, под15 вергая облучению потоком электронов с энергией 400 кэв и мощностью излучения 3 квт.
Пример 3. Поступают аналогично при»eру 2, но 10 /О-ный водный раствор акриламида форполимеризуют, а затем формуют в виде
20 пленки, подвергая облучению потоком электронов с энергией 0,75 мэв и мощностью излучения 7,5 квт.
Пример 4. 100 вес. ч. метилового эфира акриловой кислоты смешивают с 2 вес. ч. пе25 рекиси дибензоила, форполимеризуют при
70 — 80 С, затем смесь формуют в виде пленки, подвергая облучению потоком электронов с энергией 400 кэв в момент выхода из фор474579
Предмет изобретения
Составитель Л. Добашина
Редактор T. Загребельная Техред Л. Казачкова
Корректор А. Дзесова
Заказ 2329,10 Изд. ¹ 825 Тираж 529 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 0К-35, Раушская наб., д. 4,5
Типография, пз Сап нова, 2 мующего устройства. Метиловый эфир акриловой кислоты может быть использован также в виде водного раствора или эмульсии.
П р им е р 5. Смесь, состоящую из 7 вес. ч. акрилнитрила, 2 вес. ч. этилакрилата, 2 вес. ч. этиленкарбоната и 0,1 — 0,2 вес. ч. и-толуолсульфиновой кислоты форполимеризуют при
60 С, затем формуют в виде пленки, подвергая облучению потоком электронов с энергией
0,75 мэв и мощностью излучения 7,5 квт в момент выхода из формующего устройства.
П р и и е р 6. Поступают аналогично примеру 5, но используют смесь, состоящую из
1 вес. ч. вязкого этилакрилата, форполимеризованного при комнатной температуре с помощью 0,01 — 0,02 вес. ч. а-толуолсульфиновой кислоты, 1 вес. ч. мономерного этилакрилата, 7 вес. ч. акрилнитрила, 2 вес. ч. бутиролактона и 0,1 — 0,2 вес. ч. и-толуолсульфиновой кислоты.
Пример 7. Поступают аналогично примеру 5, но используют смесь, состоящую из
7 вес. ч. акрилнитрила, 2 вес. ч. метилакрилата, 2 вес. ч, диметилформамида и 0,1 вес. и. азодиизобутирнитрила.
Пример 8. Поступают аналогично примеру 5, но используют смесь, состоящую из
78,8 вес. ч. акрилнитрила, 21,2 вес. ч. этилакрилата и 0,9 вес. ч. метилен-бис-акриламида.
Пример 9. Поступают аналогично примеру 5, но используют смесь, состоящую из
753 вес. ч. акрилнитрила, 20,3 вес. ч. этилакрилата, 4,4 вес. ч. акриловой кислоты, и изделие дополнительно обрабатывают 10о о-ным водным раствором СаС1р при 70 С для повышения прочности и гидротермической стойкости материала.
Пример 10. Поступают аналогично примеру 5, но смесь формуют в виде волокна, подвергая облучению потоком электронов с энергией 0,5 мэв и мощностью излучения
10 квт в момент выхода струек из формующего устройства.
1. Способ получения синтетических нитей и пленок полимеризацией в массе или растворе ненасыщенных мономеров облучением потоком электронов и формованием, î тл и ч а ю15 щи и с я тем, что, с целью упрощения процесса, облучение массы или раствора мономера общей формулы СНг=СНК, где R — COOR, CONRR" или CN, где R — Н, алифатический, ароматический или циклоалифатический оста20 ток, R" — Н или алифатический остаток, или
R— - OCOR", где R" — алифатический остаток, или общей формулы СН = CR R", гдс
R — COOR и R" — СН СООЯ, где R — Н илп алифатический остаток, проводят в момент вы25 хода из формующего устройства потоком электронов с энергией 0,3 — 1,5 мэв и мощностью излучения 10 — 60 квт.
2. Способ по п. 1, отличающийся тем, что в качестве мономера используют акрил30 а мид.
3. Способ по пп. 1 и 2, отличающийся тем, что в массу или раствор добавляют инициатор полимеризации или сшивающий агент.
4. Способ по пп. 1 — 3, отличающийся
3о тем, что в массу или раствор добавляют олигомеры и полимеры, разлагающиеся под действием электронного облучения с образованием газообразных мономеров и олигомеров.
