Реферат



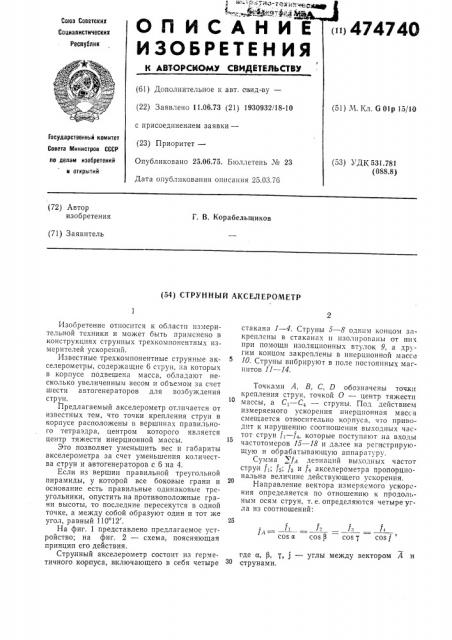

)47474О

Союз Советских

Социалистических

Республик

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТ (61) Дополнительное к авт. саид-ву— (22) Заявлено 11.06.73 (21) 1930932/18-10

1) Л!. Кл, G 01р 15/10 с присоединением заявки— (23) Приоритет—

Опубликовано 25.06.75. Бюллетень № 23

Дата опубликования описания 25.03,76

Государственный комитет

Совета Министров СССР по делам изобретений н открытий

3) УДК 531.781 (088.8) (72) Автор изобретения

Г. В. Корабельщиков (71) Заявитель (54) СТРУННЫЙ АКСЕЛЕРОМЕТР

Изобретение относится к области измерительной техники и может быть применено в конструкциях струнных трехкомпонентных измерителей ускорений.

Известные трехкомпонентные струнные ак- 5 селерометры, содержащие 6 струн, на которых в корпусе подвешена масса, обладают несколько увеличенным весом и объемом за счет шести автогенераторов для возбуждения струн. 10

Предлагаемый акселерометр отличается от известных тем, что точки крепления струн в корпусе расположены в вершинах правильного тетраэдра, центром которого является центр тяжести инерционной массы.

Это позволяет уменьшить вес и габариты акселерометра за счет уменьшения количества .струн и автогенераторов с 6 на 4.

Если из вершин правильной треугольной пирамиды, у которой все боковые грани и основание есть правильные одинаковые треугольники, опустить на противоположные грани высоты, то последние пересекутся в одной точке, а между собой образуют один и тот же угол, равный 110 12 .

На фиг. 1 представлено предлагаемое устройство; на фиг. 2 — схем а, поясняющая принцип его действия.

Струнный акселерометр состоит из герметичного ко)рпуса, включающего в себя четыре стакана 1 — 4. Струны 5 — 8 одним концом закреплсны в стаканах и изолированы от них при помощи изоляционных втулок 9, а другим концом закреплены в инерционной массе

10. Струны вибрируют в поле постоянных магнитов 11 — 14.

Точками А, В, С, D обозначены точки крепления струн, точкой Π— центр тяжести массы, а С) — C4 — струны. Под действием измеряемого ускорения инерционная масса смещается относительно корпуса, что приводит к нарушению соотношения выходных частот струн f) — f4, которые поступают на входы частотомеров 15 — 18 и далее на регистрирующую и обрабатывающую аппаратуру.

Сумма fg девиаций выходных частот струн f,; f, fs и f4 акселерометра пропорциональна величине действующего ускорения.

Направление вектора измеряемого ускорения определяется по отношению к продольным осям струн, т. е. определяются четыре угла из соотношений:

/ f1 f /3

/л ——

cos а cos 8 cos T cos 1 где а, Р, y, j — углы между вектором А и струнами.

474740

Предмет изобретения

Струнный аксе еро; етр, содержащ и инерционную массу, подвешенную в корпусе на струнах, и блоки возбуждения каждой струны, отличающийся тем, что, с целью уменьшения веса и объема, точки крепления струн в корпусе расположены в вершинах правильного тетраэдра, центром которого

5 является центр тяжести инерционной массы.

474740

Фиг 2
