Способ изготовления электролитических конденсаторов с жидким электролитом

Способ изготовления электролитических конденсаторов с жидким электролитом

Иллюстрации

Показать все

Реферат

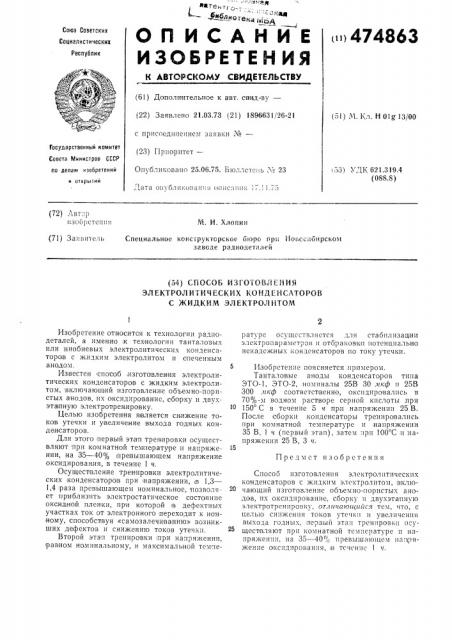

- 1,Я йз фф Я нб аат эт, .Г„,.» нблнотен ею соА

-« —

„„47486З

Союз Советских

Социалистических

Республик

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.03.73 (21) 1896631i26-21 (51) М. Iy. . H 01g13!00 с присоединением заявки %в

1осударственный комитет

Совета Министров СССР по делам изобретений и открытий (23) ГIпнорнтет—

t 53) УДК 621.319.4 (088.8) Опубликовано 25.06.75. Бюллстс:.ь X 23

Дата онуоликовання оннс:тння,. .:1.75 (72) Лвтср нзобрстенн5t

М Р

Специальное конструкторское бюрс прн Иовссибирском заводе радиодеталей (71) Заявитель (54) СПОСОБ ИЗГОТОВЛ Е11ИЯ

ЭЛЕКТРОЛ ИТИЧ ЕСКИХ КОНДI= HCATOPG8

С ЖИДКИМ ЭЛ ЕК1 РОЛ ИТОМ

Предмет изобретения

Изобретение относится к технологии рад одеталей, а именно к технологии танталовых или ниобиевых электролитических конденсаторов с жидким электролитом и спеченным анодом. 5

Известен способ лзготовления электролитических конденсаторов с жидким электролитом, включающий изготовленяе объемно-пористых анодов, их оксидированис, сборку и двухэта пную электропренировку.

Целью изобретения является снижение токов утечки и увеличе|ние выхода годных конденсаторов.

Для этого первый этап тренировки осуществляют при комнатной тевтктературе и напряжс- 15 нии, на 35 — 40% прввышающем напряжение оксидирования, в течение 1 ч.

Осуществление тренировки электролитических конденсаторов при напряжении, в 1,3—

1,4 раза превышающем номинальное, позволяет приблизить электростатическое состояние оксид ной пленки, при которой IB дефектных участках ток от электронного переходит к ионному, способствуя «самозалечиванию» возникших дефектов и снижению токов утечки.

Второй этап тренировки гири напряжении, равном номинальному, и максимальной температурс осуществляется для стабилизации электропараметров н отбраковки потенциально ненадежны.;,конденсаторов по току утечки.

Изобретение поясняется примером.

Танталовые аноды конденсаторов типа

ЭТО-1, ЭТ0-2, номиналы 25В 30 тткф и 25В

300 .тткф соответственно, оксндировалпсь в

70%-м водном растворе серной кислоты при

150 С в течение 5 ч прн напряжении 25 В.

После сборки конденсаторы трениро вались при комнатной температуре н напряжении

35 В, 1 ч (первый этап), затем нрп 100 С и напряжении 25 В, 3 ч.

Спосоо изготовления элсктролнтическпх конденсаторов с жидким электролитом, включающий изготовление объемно-,:юристых анодов, пх окспдпрованне, сборку н двухэтапную электротрсннровку, от,тичаютцтшс.ч тем, что, с целью снижения токов утечки н увеличения выхода годны.;, первый этап тренировки oc)"ществляют прн комнатной температуре н напряжении, на 35 — 40% превышаюгцем на:тп1яжение окснднровання, в тсчсннс 1 ч.
