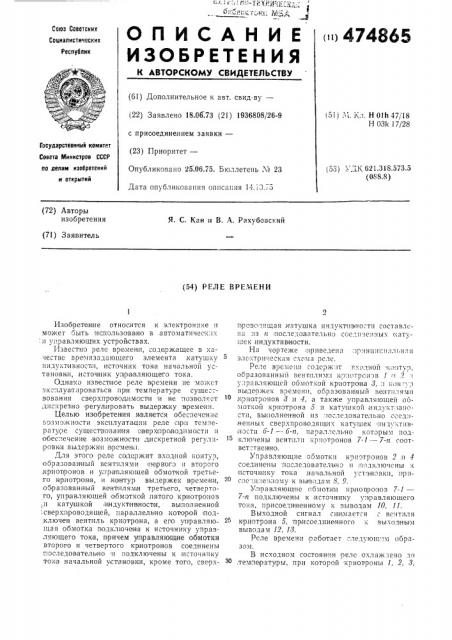

Союз Советских
Социалистических республик
O n И С А Н И E „„4У4865
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I) Дополнительное к азт. свид-ву— (22) Заявлено 18.06,73 (21) 1936808/26-9 (51) Л1. 1<,л. Н Olh 47/18
Н 03k 17/28 с присоединением заявки— (23) Приоритет—
Опубликовано 25.06.75. Бюллетень ¹ 23
Дата опубликования описания 1 1.!3.75
Государственный комитет
Совета Министров СССР по делан изобретений и открытий (53) УД.1 621.318.573.5 (088.8) (72) Авторы изобретения
Я. С. Кан и В. А. Рахубозский (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ
Изобретен,ие относ,ится к электронике II может быть использова но в .автоматическ.гх
- .и управляющих устройствах.
Известно реле времени, содержащее в качестве зремязадающего элемента катушку индухтивности, источник тока начальной установки,,истогеник у<травляющего тока.
Однако иззеспное реле времени не может эк" плуатирозаться,при температуре сущест—
BîâàHèÿ сверхпроводимости и не позволяет диci<ðåâío регулировать выдержку времени.
Целью изобретения является ooecHeHeH;Ie возможности эксплуатации реле прц температуре существования <1вермп роводимости II о беспечение возможности, дискретной регули;ровии выдер>кки:з рсменц.
Для этого реле с<хдсржит входной контуп, образованный вентилями i!IeipBого и второго криопронов и усцратляющей обмоткой третьего к риотрон а, и,контур выдержек в ремени, образованный вентилями третьего, четвертого, управляющей обмоткой .пятого криотроноз ,,и катушкой и ндукпивноспи, выполненной
; сверхп роводящ ей, пар аллелыно которой подключен вентиль криотрона, а еВО ylffpaBляющая обмотка подключен а к источнику управляющего тока, причем управляющие обмотки второго и четвертого кр иатронов соединены последовательно il подключены к источнику тоха начальной установки, кроме того, сверхпрозозящая л<атушка индуктпзно.".ти состазлcна из и последовательно соединенных 1<атушек индуктив ности.
На чертеже приведена:lip: нц:iH!! Hл»на я элсхтрическая схема рслс.
Реле времени содсржцт B .oëíoé контур, образованный зентилямсl Bp".штрснзв 1 1 ? уцр".-зл":ющей обмоткой криотрона 8, и к н-ур выдержек времени, образованный зент глямц крцотранов 8 и 4, а также управляющей оомоткой криотрона 5 и катушкой индукт хзности, выполненной из:1аслсдозательно соеди,HeHIIbIx сверхпроводящих катушек цндуктизсн о с т и о - 1 — о - и, и а 1з а л л с л ь H о 1< о т эр ы м и о дкспочены вентили кр IorpoHoB 7-! — 7-и соответствен но.
Управляющие оомотки крпотронов 2 и 4 соединены последовательно и подключены к
11сточнику тока нача fbHQII у ст ItHoBI
Управляющие обмотки кро1опролоз 7-1—
7-п подключены к .источнику управляющего тока, присоеди ненному к выводам 10, 11.
Выходной сигнал снимается; вентиля криотрона 5, присоединенного i< зыход ным выводам 12, 13.
Реле времени работает следуюнсчм образом.
В;исходном состоянии реле охлаждено до ,темпе ратуры, при которой криотроны 1, 2, 3, 474865
4, 5, 7-1 — 7-п, катушки индуктивности б-1— б-и и "седпнительные проводники, находятся в свермпроводящем;состоянии. При этом ток и пига ния реле, подводимые к выводам 14, 15 и 1б, 17, проходят только через,вентили криотронов 1 и 8. Затем управляющие токи через выводы 10, 11 поступают в упр авляющую обмотку одного из к риотронов 7-1 — 7-п, сверхпроводимость вентиля которого разруыа ется. !0
Если на входные выводы 18, 19 реле времени:поступает управляющий сягнал, амнлси,туд а которого больше тока срабатывания, то венпиль криопрона 1 переходит в резистивное состояние, и ток начинает поступать в управ- !6 ляющую обмотку криотрон а 2. При достижеБи и этим током величины тока сра|батыва|ния, вентиль криотрона 2 перейдет B резистивное состояние, и ток, поступающий с вывода 1б, начнет вытесняться в параллельную ветвь, 20 ир ичеи ток будет протекать только через ту
tcBeIpxlII poBoäÿùóþ .кату шку индуктивности б, параллельно которой подключен вентиль кряотрона, находящегося в реэиспивном состоянии. В другие катушки;индуктинности б 25 ток не:пойдет, а будет, протекать по сверхпро|водящим венп лям кр1иотроно в, шунпнрующих катушки индуктивноспи б. Когда вентиль криотр|она 5 перей дет в резистивное состоя ние, на выходных выводах 12, 18,появится З0 сипнал.
Для возвращения реле времени в исходное состояние .подается импульс установки нуля в управляющие обмотки к риотронов 3 З и 4 ". ри протекании тока в управляющей сбмотке одного из криотронов 7-1 — 7-и. Это нр.иводит к тому, что управляющие токи вновь, начнут протекать через вентили криотронов 1 и 2.
Предмет изобретения ! . Реле в|ремени, содержащее в качестве в ремязадающего элемента катушку индукаив ности, источн ик тока начальной ycTiarroarrr, источник управляющего тока, отличающееся гем, что, с целью обеснечен ия возможности эксплу атации при тмгперату ре су ществова ния,сверхпроводимости, реле содержит входIHoII контур, образованный вентилям и перво-о и второго криотронов и управляющей обмоткой третьего криот рона, и контур выдержек времени, образованный вентилями третьего, четвертого, управляющей обмоткой пятого криотронов и катушкой индукт|ивности, выполненной сверхпроводящей, параллельно которой подключен вентиль криотрона, а его у:I равляющая обмотка подключе на к источнику управляющего тока, причем управляющие
GîìofTêè второго и четвертого криотронов сое дине ны:последовательно и подключены к источ нику тока начальной установки.
2. Реле по и. 1, отличающееся тем, что, с целью обеспечения возможности дискретной регулировки выдержек времени, сверхпроводящая катушка индукп вности составлена из п последовательно соед инеíHûх катушек нндуктиэности.
16
1а
6-п — з
