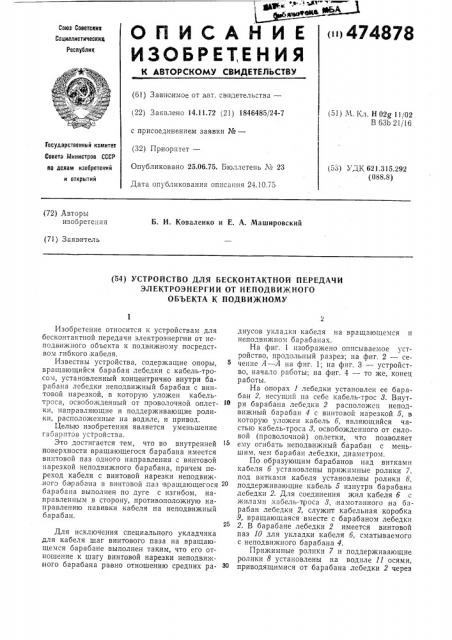

О П И С А Н И Е <>474878

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистический

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 14.11.72 (21) 1846485/24-7 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 25.06.75. Бюллетень ¹ 23

Дата опубликования описания 24.10.75 (51) М. Кл. Н 02g 11/02

В 63b 21/I6

Гасударственный комитет

Совета Министров СССР по делам нэобретеннй и открытий (53) УДК 621.315.292 (088.8) (72) Авторы изобретения

Б. И. Коваленко и Е. А. Машировский (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ БЕСКОНТАКТНОЙ ПЕРЕДАЧИ

ЭЛЕКТРОЭНЕРГИИ ОТ НЕПОДВИЖНОГО

ОБЪЕКТА К ПОДВИЖНОМУ

Изобретение относится к устройствам для бесконтактной передачи электроэнергии от неподвижного объекта к подвижному посредством гибкого, кабеля.

Известны устройства, содержащие опоры, вращающийся барабан лебедки с кабель-тросом, установленный концентрично внутри барабана лебедки неподвижный барабан с винтовой нарезкой, в которую уложен кабельтроса, освобожденный от:проволочной оплетки, направляющие и поддерживающие ролики, расположенные на водиле, и привод.

Целью изобретения является уменьшение габаритов устройства.

Это достигается тем, что во внутренней поверхности вращающегося барабана имеется винтовой паз одного направления с винтовой нарезкой неподвижного барабана, причем переход кабеля с винтовой нарезки неподвиж,ного ба раоана в винтовой;паз вращающегося барабана выполнен по дуге с изгибом, направленным в сторону, противоположную направлению навивки кабеля на неподвижный барабан.

Для исключения специального укладчика для кабеля шаг винтового паза на вращающемся барабане выполнен таким, что его отношение к шагу винтовой нарезки неподвижного барабана равно отношению средних радиусов укладки каоеля на Вращающемся и неподвижном барабанах.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — устройство, начало работы; на фиг. 4 — то же, конец работы.

На опорах 1 лебедки установлен ее барабан 2, несущий на себе кабель-трос 3. Внутри барабана лебедки 2 расположен неподвижный барабан 4 с винтовой нарезкой 5, в которую уложен кабель б, являющийся частью кабель-троса 3, освобожденного от силовой (проволочной) оплетки, что позволяет ему огибать неподвижный барабан с меньшим, чем барабан лебедки, диаметром.

По образующим барабанов над витками кабеля б установлены прижимные ролики 7, под витками кабеля установлены ролики 8, поддерживающие кабель 5 изнутри барабана лебедки 2. Для соединения жил кабеля б с жилами .кабель-проса 3, намотанного на барабан лебедки 2, служит кабельная коробка

9, вращающаяся вместе с барабаном лебедки

2. В барабане лебедки 2 имеется винтовой паз 10 для укладки кабеля б, сматываемого с неподвижного барабана 4.

Прижимные ролики 7 и поддерживающие ролики 8 установлены на водиле 11 осями, приводящимися от барабана лебедки 2 через

474878

15

25 зо

35 0 шестерню 12, находящуюся в зацеплении с кол c 3 м и 18,,в р а ща! ющ!Км! си 3 !! ОдjlI и!и н! I кс, установленном на неподвижном кронштейне

14. Приводным колесом является колесо 15, установленное на стенке барабана 2. Кронштейн 14 установлен на неподвижной трубе

1б неподвижного барабана 4. Конец кабеля 5 соеднно!! " 1!еподвиж!1!ой кабельной коробкой

17, при помощи которой соединяются жилы кабеля, идущие к стационарно установленной аппаратуре и источникам питания.

При вращении барабана лебедки 2 !о направлению стрелки кабель-тро" 8 сматывается и опускает, например, исследовательскую аппаратуру на заданную глубину.

Намотанный на неподвижный барабан 4 кабель б от произвольной размотки удерживается прижимными роликами 7. Подвижный конец кабеля б заправлен в винтовой паз 10.

Кабель удерживается в пазу 10 поддерживающими роликами 8. При вращении барабана лебедки 2 с неподвижного барабана 4 сматывается кабель и переходит на периферию барабана лебедки

2, укладываясь в винтовой паз, идущий вдоль барабана лебедки. Начальное положение кабеля показано на фиг. 3, он намотан на неподвижном барабане 4 и уложен в первый виток винтового паза барабана лебедки 2. При вращении барабана лебедки 2 с неподвижного барабана 4 снимается кабель и переходит в винтовой паз. Чем больше оборотов будет делать лебедка, тем больше будет снято с неподвижного барабана кабеля и переведено вдоль барабана лебедки в винтовой паз. На фиг. 4 показано такое положение, при котором весь кабель с неподвижного барабана 4 перешел на подвижный барабан лебедки 2.

При обратном вращении барабана лебедии 2 {кабель-трос наматывается, а аппаратура поднимается), кабель из паза 10 барабана

2 лебедки наматывается на неподвижный барабан 4, и при полностью поднятой аппаратуре барабан 4 принимает весь кабель б.

Ток проходит бесконтактно по пути от неподвижной коробки 17 по кабелю б, намотан-! юму на неподвижный барабан 4, далее по кабелю, уложенному в винтовой паз 10, и далее — к коробке 9, где жилы кабеля соединяются с жилами кабель-троса 8, соедйненного электрически с исследовательской аппаратурой.

Предмет изобретения

1, Устройство для бесконтактной передачи электроэнергии от неподвижного объекта к подвижно.,!у посредством гибкого кабеля, содержащее опоры, вращающийся барабан лебедки с кабель-тросом, установленный концентрично внутри барабана лебедки неподвижный бараоан с винтовой нарезкой, в которую уложен кабель кабель-троса, освобожденный от проволочной оплетки, направляющие и поддерживающие ролики, расположенные на водиле, и привод, отличающееся тем, что, с целью уменьшения его габаритов, во внутренней поверхности вращающегося барабана имеется винтовой паз одного направления с винговой нарезкой неподвижного барабана, причем переход кабеля с винтовой нарезки неподвижного барабана в винтовой паз вращающегося барабана выполнен по дуге с изгибом, направленным в сторону, противоположную направлению навивки кабеля на неподвижный барабан.

2. Устройство по п. 1, отличающееся тем, что, с целью исключения специального укладчика для кабеля, шаг винтового паза на вращающемся барабане выполнен таким, что его отношение к шагу винтовой нарезки неподвижного барабана равно отношению средних радиусов укладки кабеля на вращающемся и неподвижном барабанах.

474878

Составитель И. Шикторова

Текрсд Е. Подурушина

Редактор E. Кравцова

Корректор И. Симкина

Тип. Харьк. фил. пред. «Патент»

Заказ 933/l368 Изд. ¹ 840 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д, 4/5
