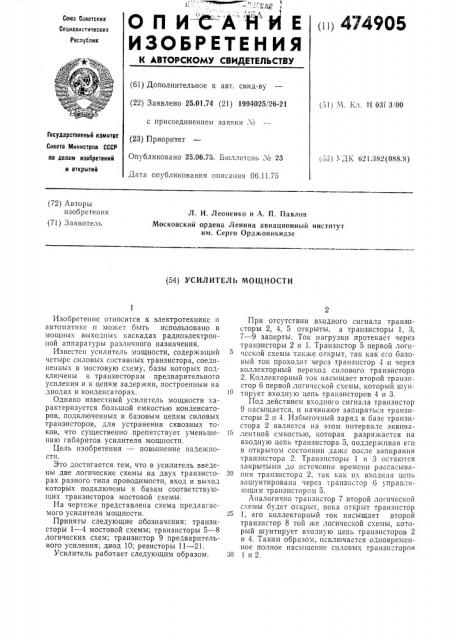

О П И ЕЛН Й Е изоБеитиния (ii) 474905

Союз Советских

Соцналистнческих

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.01.74 (21) 1994025/26-21 с присоединением заявки,V (23) Приоритет

Опубликовано 25.06.75. Бюллетень ¹ 23

Дата опубликования описания 06.11.75 (51) М. Кл. H 031 3, 00

Государственный комитет

Совета Министров СССР но делам изобретений и открытий

153) 1 ДК 621.382(088.8) (72) Авторы изобретения (71) Заявитель

Л. И. Леоненко и A. П. Павлов

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (54) УСИЛИТЕЛЬ МОЩНОСТИ

Изобретение относится к электротехнике и автоматике и может быть использовано в мощных выходных каскадах радиоэлектронной аппаратуры различного назначения.

Известсн усилитель мощности, содержащий четыре силовых составных транзистора, соединенных в мостовую схему, базы которых подключены к транзисторам предварительного усиления и к цепям задержки, построенным на диодах и конденсаторах.

Однако известный усилитель мощности характеризуется большой емкостью конденсаторов, подключенных к базовым цепям силовых транзисторов, для устранения сквозных токов, что существенно препятствует уменьшению габаритов усилителя мощности.

Цель изобретения — повьппение надежности.

Это достигается тем, что в усилитель введены две логические схемы на двух транзисторах разного типа проводимости, вход и выход которых подключены к базам соответствующих транзисторов мостовой схемы, На чертеже представлена схема предлагаемого усилителя мощности.

Приняты следующие обозначения: транзисторы 1 — 4 мостовой схемы; транзисторы 5 — 8 логических схем; транзистор 9 предварительного усиления; диод 10; резисторы 11 — 21.

Усилитель работает следующим образом.

При отсутствии входного сигнала транзисторы 2, 4, открыты,,а транзисторы 1,,3, 7 — 9 заперты. Ток нагрузки протекает через транзисторы 2 и 1. Транзистор 5 первой логической cxLibibl также открыт, так h31c его базовый ток проходит через транзистор 4 и через коллекторHый переход силового транзистора

2. Коллекторный ток насыщает второй транзистор 6 первой логической схемы, который шунтирует входную цепь транзисторов 4 н 3.

Под действием входного сигнала транзистор

9 насыщается, и начинают запираться транзисторы 2 и 4. Избыточный заряд в базе транзистора 2 является на этом интервале эквивалентной емкостью, которая разряжается на входную цепь транзистора 5, поддерживая его в открытом состоянии даже после запирання транзистора 2. Транзисторы 1 и 3 остаются закрытыми до истечения времени рассасывания транзистора 2, так как нх входная цепь зашунтирована через транзистор 6 управляющим транзистором 5.

Аналогично транзистор 7 второй логической схемbI будет открыт, IIQIc2 QThpbIT Tp2113HcTOp

1, его коллекторный ток насыщает второй транзистор 8 той же логической схемы, который шунтирует входную цепь транзисторов 2 и 4. Таким образом, исключается одновременное полное насыщение силовых транзисторов

30 1 и 2, 474905

Предмет изобретения

Составитель В. Жуков

Текред М, Семенов

Редактор А. Батыгин

Корректор 3. Тарасова

Заказ 2730/10 Изд. № 887 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, jK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Усилитель мощности, содержащий мостовую схему на транзисторах, базы которых подключены к коллектору транзистора предварительного усиления, отличающийся тем, что, с целью повышения надежности, в него введены две логические схемы на двух транзисторах разного типа .проводимости, вход и выход которых подключены к базам соответствующих транзисторов мостовой схемы,
