Способ получения волокон и пленок

Способ получения волокон и пленок

Иллюстрации

Показать все

Реферат

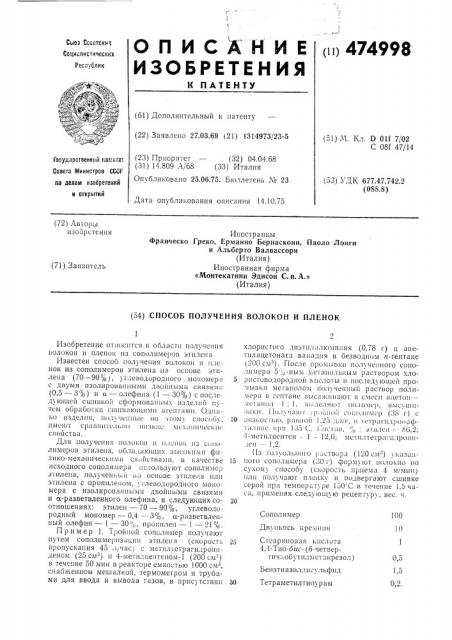

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ!

1 13 474998

CI tIIs Советских

Содкалнстнческк((Реслу(тлнн

К ПАТЕНТУ чъ "ф 3 Я ф ф; "Ы!3 (61) Дополнительный к патенту (22) Заявлено 27.03.69 (21) !3!4973/23-5 (3" те (51) М. Кл. D Olf 7/02

С 08f 47/14 -(М (23) Приоритет — (32) 04.04.68 (31) 14.809 А/68 (33) Италия

Опубликовано 25.06.75. Б!оллетень М 23

Государственный I,:13I :I:ò

Совета Министров СССР по делам нзооретеиий и открытий (53) У ДК 677.47.742.2 (088,8) Дата опубликования описания 14.10.75 (72) Авторы изобретения

Иностранцы

Франческо Греко, Ерманно Бернаскони, Паоло Лонги и Альберто Валвассори (Италия) Иностранная фирма

«Монтекатини Эдисон С. и. А.» (Италия) (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ВОЛОКОН И ПЛЕНОК

Сополимер

ДвуОкпсь KpLëtttitÿ

100

Стеариновая кислота

4,4-Тио-бис- (6-четвертпчпобутилметакрезо1) 0,5

Бе!!зтиазилдпсульфпд

Тетраметилтиоурам

1 5

0,2.

Изобретение относится к облаетit получения волокон и пленок пз сополимеров этилена, Известен способ получения волокон и пленок из сополимеров этилена 113 основе этилена (70 — 90 (о(, углеводородного мономера 5 с двумя изолироваlll(ыми д130йнымп связя ми (0,5 — 3 /о) и ((— олефина (1 — 30 "/о) с послед ющей сшивкой сформова»»ых изделий путем обрабоп и сшивающими агс(г! »М(!. Однако изДел ! и, (1011 3(H(ti tii(i I Io -э c(!i ll h ctloco6 (, 1О имеют срапшггельцо и!!зк(п м(:х!»!пческ(«: свойства.

Для получения 130локо!1 11 и. !(..!(ок 113 со!!Олимеров этилена, обла,(гпощих Высокими фп33tIc0-механическими с(301!СT13»!I!it, B качестве 15 исходного сополимера используют сополимср этилена, полученнь.й»» основе этпле а или этилена с (3pOTIHëptiÎì,, глеводородного монОмера с изолироваш!ыми двойными связями и а-разветвленного олефина, в следующих со- 20 отношениях: этилен — 70 — 90%, углеводородный мономер — 0,4 — - Зо/(3, и-разветвленный олефин — 1 — 30;:, пропилеп — 1 — 21 /о.

Пример 1. Тройной сополимер получают путем сополимерпзацпп этилена (скорость 25 пропускапия 45 л(час, с метил1етрагидро!и(деном (25 см ) и 4-метилпентеном-1 (200 см ) в течение 50 мин в реакторе емкостью 1000 см", снабженном мешалкой, термометром и трубами для ввода и вывода газов, в присутстви(30 хлористого диэтиг!(!Л(оминия (0,78 г) и ацетилацетоната ванадия в безводном н-гептане

1200 см ). После промывки получс»ного сополпмера 5,,-ным метапольным раствором хлорпстоводородной кислоты и последующей про .lb!BI(t(мегà11010М п0.1 ченl(Ый pQCTBOp полимера в гептане высаживают в смеси ацетон-: I с1 с! 11 0 1 1: 1, B i де 1 Я I 0 т ! О. 11 .(! 0 13, 13 Ы С у 111 иВают 11(х1 tai(TI . р,!!1: Ой сополпм(р (38 г! с

ВЯЗЯОС B!0, !3 Ii BIIO(l 1,20, t. t, Ã, 13 (Tp II I Il, lp(3» а(!3т I IIII;c прп 135"(:. С((ст;113, ",„ : эгпс!сп -- 80,2;

- 1-мет(!. 1HPHT II - 1 - 12,6; .(IOTIt tieòð;1!.пдро!iti.(e!! - — 1,2.

11з Ioclóîctt;tloão р»створа (120 см" ) ук(!за!1ного сополимера (30 г) форм ют Волокно 110 сухому способу (скорость приема 4 мй(!пш1 пли получают пленку и подвергают сшивке серой при температуре 150 С в течение 1,5 часа, применяя следующую рецептуру, вес. ч.

474998

Предмет изобретения

Составитель Г. Габриэлян

Редактор T. Загребельная Техред 3. Тараненко 1(орректор и . Учакина

Заказ 2329(18 Изд. № 825 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раугпская наб., д. 4,5

Типография, i.ð. Сапунова, 2

Прочность на разрыв сшитого волокна

350 кг/см, удлинение 800%, упругое восстановление при 100%-ном удлинении 94%.

П р» е р 2. Сополимер этилена, содержащий 75,2% этилена, 20,8% пропилена, 2,8%

4-метилпентен-1 и 1,2 в метилтетрагидроинден и полученный в толуоле в присутствии катализаторов, указанных в примере 1.

Волокна или пленки, вулканизова шые в условиях, указанных в примере 1, имеют прочность 270 кг/см удлинение 650%, упругое восстановление при 100% -ном удлинении 98%.

Способ получения волокон и пленок путем формования сополимера этилена (70 — 90%)

5 или этилена (70 — 90%) и пропилена (1 — 21%) с а-олефнном (1 — 30%) и углеводородным мономером с двумя изолированными двойными связями (0,4 — 3%) и последующей сшивки, î T;I и ч а ю щи и с я тем, что, 10 с целью повышения физико-механических свойств волокон и пленок, используют сополимер, содержащий а-олефин разветвленного строения,
