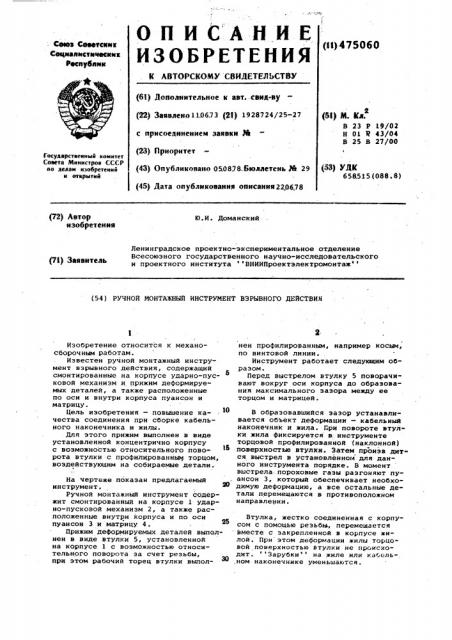

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

: Сеюз Сфеетсння

Сецианнстнчасиик республик (и)475060 (6l) Дополнительное к авт. сена-ву (22} Заявлено11.0673 (21) 1928724/25-27 с присоединением заявки,йв (23) Приоритет (43) Опубликовано 050878.Бюллетень J6 29 (45} Дата опубликования описания 2206.78 (5l) И. Кл.

В 23 Р 19/02

Н 01 к 43/04

В 25 В 27/00

Государственный комнтет

Совета Мнннстров СССР по делам нзобретеннй н открытнй (53) УДК

658515 (088. 8) (72) Автор изобретения

Ю.И. Доманский

Ленинградское проектно-экспериментальное отделение

Всесоюзного государственного научно-исследовательского и проектного института ВНИИПроектэлектромонтаж (7!) Заявитель (54) РУЧНОЙ МОНТАЖНЫЙ ИНСТРУМЕНТ ВЗРЫВНОГО ДЕЙСТВИЯ

Изобретение относится к механосборочным работам.

Известен ручной монтажный инструмент взрывного действия, содержащий смонтированные на корпусе ударно-пусковой механизм и прижим деформируемых деталей, а также. расположенные по оси и внутри корпуса пуансон и матрицу.

Цель изобретения — повышение качества соединения при сборке кабельного наконечника и жилы.

Для этого прижим выполнен в виде установленной концентрично корпусу с возможностью относительного поворота втулки с профилированньв торцом, воздействующим на собираемые детали.

На чертеже показан предлагаемый инструмент.

Ручной монтажный инструмент содержит смонтированный на корпусе 1 ударно-пусковой механизм 2, а также расположенные внутри корпуса и по оси пуансон 3 и матрицу 4.

Прижим деформируемых деталей выполнен в виде втулки 5, установленной на корпусе 1 с возможностью относительного поворота за счет резьбы, при этом рабочий торец втулки выпол2 нен профилированным, например косым, по винтовой линии.

Инструмент работает следующим образом.

Перед выстрелом втулку 5 поворачивают вокруг оси корпуса до образования максимального зазора между ее торцом и матрицей.

В образовавшийся зазор устанавливается объект деформации — кабельный наконечник и жила. При повороте втулки жила фиксируется в.инструменте торцовой профилированной (наклонной) поверхностью втулки. Затем произв дится выстрел в установленном для данного инструмента порядке. В момент выстрела. пороховые газы разгоняют пуансон 3, который обеспечивает необходимую деформацию, а все остальные детали перемещаются в противоположном направлении.

Втулка, жестко соединенная с корпусом с помощью резьбы, перемещается вместе с закрепленной в корпусе жилой. При этом деформации жили торцовой поверхностью втулки не происходит. Зарубки на жиле или кабельном наконечнике уменьшаются.

8 4

Формула изобретения

Ручной монтажный инструмент взрывного действия, содержащий смонтированные на корпусе ударно-пусковой механизм и прижим деформнру мых деталей, а также расположенные по оси.и внутри корпуса пуансон и матрицу, 75060 4 отличающийся тем, что, с целью повышения качества соединения при сборке кабельного наконечника и жилы, прижим выполнен s виде установленной концентрично корпусу с воэможностью относительного поворота втул5 ки с профилированным торцом, воздействующим на собираемые детали.
