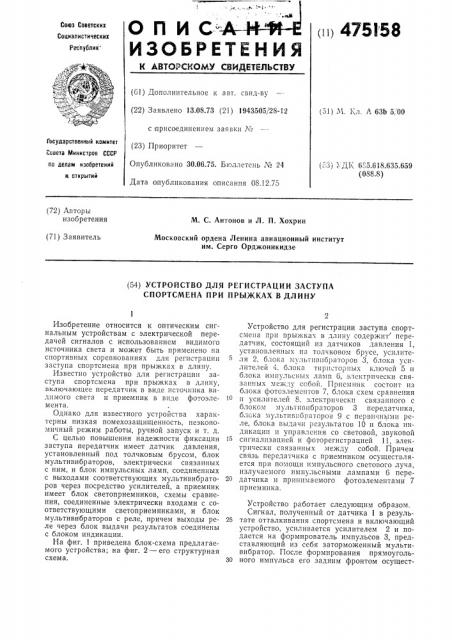

е, ° @й о п и с-А-и- т-

1»1 475 I 58

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

if@ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.73 (21) 1943505/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.75. Бюллетень ¹ 24

Дата опубликования описания 08.12.75 (51) М. Кл. А 63b 5, 00

Государственный комитет

Совета Министров СССР по делам изобретений

k открытий (53) ДК 685.618.635.659 (088.8) (72) Авторы изобретения

М. С. Антонов и Л. П. Хохрин (71) Заявитель

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ЗАСТУПА

СПОРТСМЕНА ПРИ ПРЫ)ККАХ В ДЛИНУ

Изобретение относится к оптическим сигнальным устройствам с электрической передачей сигналов с использованием видимого источника света и может быть применено на спортивных соревнованиях для регистрации заступа спортсмена при прыжках в длину.

Известно устройство для регистрации заступа спортсмена при прыжках в длину, включающее передатчик в виде источника видимого света и приемник в виде фотоэлемента.

Однако для известного устройства характерны низкая помехозащищенность, неэкономичный режим работы, ручной запуск и т. д.

С целью повышения надежности фиксации заступа передатчик имеет датчик давления, установленный под толчковым брусом, блок мультивибраторов, электрически связанных с ним, и блок импульсных ламп, соединенных с выходами соответствующих мультивибраторов через посредство усилителей, а приемник имеет блок светоприемников, схемы сравнения, соединенные электрически входами с соответствующими светоприемниками, и блок мультивибраторов с реле, причем выходы реле через блок выдачи результатов соединены с блоком индикации.

На фиг. 1 приведена блок-схема предлагаемого устройства; на фиг. 2 — его структурная схема.

Устройство для регистрации заступа спортсмена прп прыжках в длину содержит передатчик, состоящий из датчиков давления 1, установленных па толчковом брусе, усилителя 2, блока мультпвпбраторов 3, блока усилителей 4, блока тири .торных к.чючей 5 и б IO1 2 HilII13 ;lbCIIblX ламll G, 3.ILIiT1III IC I II CBHзанных между собой. Приемник состоит из блока фотоэлементов 7, блока схем сравнения

1О и усилителей 8, электрически связанного с блоком мультпвпбраторов 3 передатчика, блска мультивпбраторов 9 с первичными реле, блока выдачи результатов 10 и блока индикации и управления со световой, звуковой

I5 сигнализацией и фоторегистрацией 11, электрически связанных между собой. Причем связь передатчика с приемником осуществляется при помощи импульсного светового луча, излучаемого импульсными лампами 6 пере20 датчика и принимаемого фотоэлементами 7 приемника.

Устройство работает следующим образом.

Сигнал, полученный от датчика 1 в резуль25 тате отталкивания спортсмена и включающий устройство, усиливается усилителем 2 и подается на формирователь импульсов 3, представляющий из себя заторможенный мультивибратор. После формирования прямоугольЗО ного импульса его задним фронтом осущест475158 ляется запуск следующего мультивибратора и т. д. Эти импульсы усиливаются и задерживаются в усилителе 4 и поступают на схему запуска импульсных ламп 6, собранную на тиристорных ключах и одновременно поступают на схему сравнения приемника. Импульсные лампы б дают вспышки света, следующие одна за другой с интервалами задержки. Светоимпульсы, воспринимаемые фотоэлементом 7, преобразуются в импульсы напряжения, поступающие на схему сравнения 8. Одновременно на эту же схему поступает соответствующий стробирующий импульс с блока мультивибраторов 3 передатчика. Усиленный импульс со схемы сравнения

8 запускает ждущий мультивибратор 9, в одно плечо которого включено первичное реле, вызывающее его срабатывание. Первичное реле включает соответствующее реле блока выдачи результатов 10, сигнал с которого поступает в блок индикации и управления, llpuenwn

Пе0ееа71а л

278

-ФОЮ

-108 "2208! ! — М !! ! ! (! ! ! !!

-!T — -г ! (!

Г ! 1 1 ! (Фиг. 2

Пуиеиник

В 8! 3 !

Подписное

Изд. № 1761

Тираж 474

Заказ 3125/2

Типография, пр. Сапунова, 2

Г

Псре0а п чик

1 2 наСС (1 !

I ! ! ! ! !

I !

I включающий фоторсгистратор, звуковую и световую сигнализации.

Предмет изобретения

Устройство для регистрации заступа спортсмена при прыжках в длину, содержащее передатчик сигнала, приемник и блок индикации, отличающееся тем, что, с целью повышения надежности фиксации заступа, 1О передатчик имеет датчик давления, установленный под толчковым брусом, блок мультивибраторов, электрически связанных с ним, и блок импульсных ламп, соединенных с выходами соответствующих мультивибраторов че15 рез посредство усилителей, а приемник имеет блок светоприемников, схемы сравнения, соединенные электрически входами с соответствующими светоприемниками, и блок мультивибраторов с реле, причем выходы реле че20 рез блок выдачи результатов соединены с блоком индикации.
