Прокатная клеть
Иллюстрации
Реферат
Ффффф%
Ю ®бВ у К

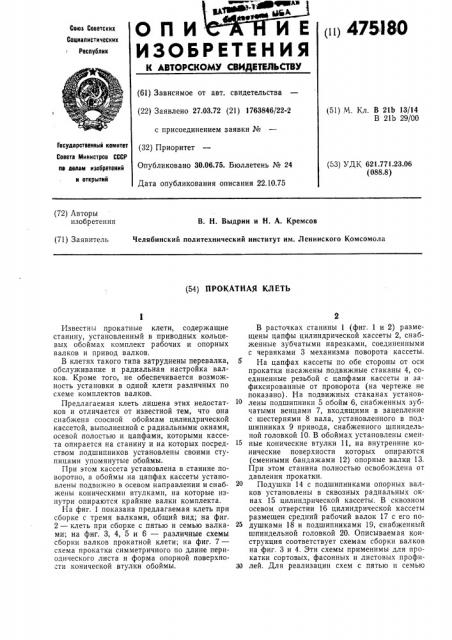

О П И И Е («) 475180
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республнк (61) Зависимое от авт. свидетельства (22) Заявлено 27.03.72 (21) 1763846/22-2 с присоединением заявки № (51) Ь!. Кл. В 21Ь 13/14
В 21Ь 29/00
ГосУдаРстеенный комитет (32) Приоритет
Совета Министров СССР ое делам изобретений н открытнй (53) УДК 621.771.23.06 (088.8) Опубликовано 30.06.75. Бюллетень № 24
Дата опубликования описания 22.10.75 (72) Авторы изобретения
В. Н. Выдрин и Н. А. Кремсов (71) Заявитель Челябинский политехнический институт им. Ленинского Комсомола (54) ПРОКАТНАЯ КЛЕТЬ
Известны прокатные клети, содержащие станину., установленный в приводных кольцевых обоймах комплект рабочих и опорных валков и привод валков.
В клетях такого типа затруднены перевалка, обслуживание и радиальная настройка валков. Кроме того, не обеспечивается возможность установки в одной клети различных по схеме комплектов валков.
Предлагаемая клеть лишена этих недостатков и отличается от известной тем, что она снабжена соосной обоймам цилиндрической кассетой, выполненной с радиальными окнами, осевой полостью и цапфами, которыми кассета опирается на станину и на которых посредством подшипников установлены своими ступицами упомянутые обоймы.
При этом кассета установлена в станине поворотно, а обоймы на цапфах кассеты установлены подвижно в осевом направлении и снабжены коническими втулками, на которые изнутри опираются крайние валки комплекта.
На фиг. 1 показана предлагаемая клеть при сборке с тремя валками, общий вид; на фиг.
2 — клеть при сборке с пятью и семью валками; на фиг. 3, 4, 5 и 6 — различные схемы сборки валков прокатной клети; на фиг. 7— схема прокатки симметричного по длине периодического листа и форма опорной поверхности конической втулки обоймы.
В расточках станины 1 (фиг. 1 и 2) размещены цапфы цилиндрической кассеты 2, снабженные зубчатыми нарезками, соединенными с червяками 3 механизма поворота кассеты.
На цапфах кассеты по обе стороны от оси прокатки насажены подвижные стаканы 4, соединенные резьбой с цапфами кассеты и зафиксированные от проворота (на чертеже не показано). На подвижных стаканах установлены подшипники 5 обойм 6, снабженных зубчатыми венцами 7, входящими в зацепление с шестернями 8 вала, установленного в подшипниках 9 привода, снабженного шпиндельной головкой 10. В обоймах установлены смен15 ные конические втулки 11, на внутренние конические поверхности которых опираются (сменными бандажами 12) опорные валки 13.
При этом станина полностью освобождена от давления прокатки.
Подушки 14 с подшипниками опорных валков установлены в сквозных радиальных окнах 15 цилиндрической кассеты. В сквозном осевом отверстии 16 цилиндрической кассеты размещен средний рабочий валок 17 с его по2 душками 18 и подшипниками 19, снабженный шпиндельной головкой 20. Описываемая конструкция соответствует схемам сборки валков на фиг. 3 и 4. Эти схемы применимы для прокатки сортовых, фасонных и листовых профиз0 лей. Для реализации схем с пятью и семью
475180
10
65 валками, приведенных на фиг. 5 и 6, в осевую полость цилиндрической кассеты вместо среднего валка устанавливают комплект из валков
21, 22 и 23 (фиг. 2), собранных в цилиндрическом корпусе 24, в котором размещены шестерни привода.
Центральная шестерня 25, связанная с приводом посредством шпиндельной головки 26, входит в зацепление с шестернями 27 привода промежуточных опорных валков. Шестерни с валками связаны зубчатыми втулками 28. Для защиты вращающихся частей клети на станине установлен кожух 29.
Клеть работает от привода, подключаемого (в зависимости от сборки) непосредственно к среднему валку 17 через шпиндельную головку 20 или к центральной шестерне 25 через шпиндельную головку 26.
При прокатке металла верхний и нижний валки вращаются под действием фрикционных сил в очаге деформации, а обоймы 6 вращаются под действием фрикционных сил, возникающих на опорных площадках бандажей 12 и конических втулок 11. Дополнительная мощность в очаг деформации может быть подведена через шестерни 8 дополнительного приводного вала и зубчатые венцы 7 на обоймы 6, которые посредством фрикционных сил передают крутящий момент рабочим валкам. Подушки 14 опорных валков 13 при работе клети не нагружены и служат для фиксации валков в осевом направлении. При сборке прокатной клети по фиг. 5 и 6 момент от центральной шестерни 25(фиг. 2) "передается на две или три шестерни 27, соединенные с рабочими и промежуточными опорными валками 21, 22 и 23.
Радиальная установка валков осуществляется посредством осевого перемещения обойм 6 вращением стаканов 4, имеющих резьбовые участки, сочлененные с резьбой цапф цилиндрической кассеты 2.
Замена среднего валка 17 и комплекта валков 21, 22, 23 вместе с шестеренным узлом осуществляется через осевое отверстие цилиндрической кассеты 2. Для замены опорных валков 13 необходимо снять кожух 29, отвести обоймы 6 в крайние (от оси прокатки) положения и извлечь валки 13 вместе с подушками
14 из радиальных окон 15 цилиндрической кассеты 2. При этом для извлечения нижнего валка кассету разворачивают червяками 3 в положение, когда нижний валок займет место верхнего. Установка валков осуществляется в ббратном порядке. Необходимая арматура крепится на цилиндрической кассете.
Сменные конические втулки выполняются с постоянным радиусом кривизны при прокатке профилей постоянной высоты и с переменным — при прокатке периодических профилей.
На фиг. 7 показана опорная поверхность втулки в виде овальной поверхности с малой осью а и большой осью б. В этом случае можно прокатывать профиль переменной высоты, например параболическую рессору, за один полный оборот обойм. Длина профиля при этом кратна длине окружности опорной поверхности втулки. При прокатке периодических профилей со сборками валков по фиг, 3 и 5 опорную поверхность выполняют так, что за один оборот обойм можно получить один и четное число полных симметричных периодов полосы. При этом разность высот полосы по периоду равна удвоенной разности радиусов кривизны. В приведенном случае
6 — hl =б — а
Для получения несимметричных по длине периода полос изменение радиуса кривизны опорных поверхностей втулок выполняют с резким переходом, например в виде отрезков спирали Архимеда. При прокатке периодических полос с валками, собранными по фиг. 6, можно получить за один оборот обойм кратное трем число периодов полосы.
Предмет изобретения
1. Прокатная клеть, содержащая станину, установленный в приводных кольцевых обоймах комплект рабочих и опорных валков и привод валков, отличающаяся тем, что, с целью упрощения обслуживания клети и ее перевалки, она снабжена установленной соосно обоймам цилиндрической кассетой, выполненной с радиальными окнами, осевой полостью и цапфами, которыми кассета опирается на станину и на которых посредством подшипников установлены своими ступицами упомянутые обоймы.
2. Клеть по п. 1, отличающаяся тем, что, с целью установки различных по схеме комплектов валков, кассета установлена в станине поворотно и снабжена приводом поворота, например червячным, а радиальные окна кассеты расположены под различными углами, соответствующими различным схемам сборки валков.
3. Клеть по п. 1 и 2, отличающаяся тем, что, с целью радиальной установки валков, обоймы установлены на цапфах кассеты подвижно в осевом направлении и снабжены коническими втулками, на которые изнутри опираются крайние валки комплекта выпуклыми бандажами, насаженными по краям их бочки.
4. Клеть по п. 3, отличающаяся тем, что в качестве привода осевого перемещения обойм использован привод поворота кассеты, для чего последняя связана правой и левой резьбой со стаканами, на которых установлены подшипники обойм.
5. Клеть по п. 3, отличающаяся тем, что, с целью получения периодического проката, конические втулки обойм профилированы по периметру внутренней (опорной) поверхности.
475180
Миг.,5
Фиг,5
Рыг. 7
Составитель Б. Бейнфест
Техред Т. Миронова Корректор Н. Стельмах
Редактор Е. Шепелева
Заказ 2476/5 Изд. № 1605 Тираж 966 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретении и открытий
Москва, Ж-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2
