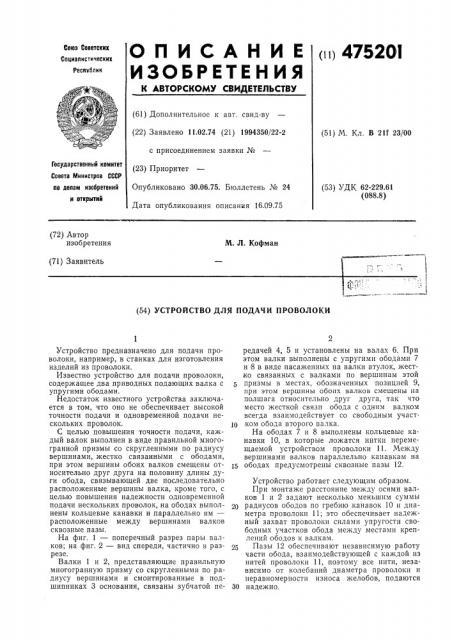

О П И С А Н И Е (и) 475201

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реснтблик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.02.74 (21) 1994350/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.75. Бюллетень № 24

Дата опубликования описания 16.09.75 (51) М. Кл. В 211 23/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-229.61 (088.8) (72) Автор изобретения

М. Л. Кофман (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРОВОЛОКИ

Устройство предназначено для подачи проволоки, например, в станках для изготовления изделий из проволоки.

Известно устройство для подачи проволоки, содержащее два приводных подающих валка с упругими ободами.

Недостаток известного устройства заключается в том, что оно не обеспечивает высокой точности подачи и одновременной подачи нескольких проволок.

С целью повышения точности подачи, каждый валок выполнен в виде правильной многогранной призмы со скругленными по радиусу вершинами, жестко связанными с ободами, при этом вершины обоих валков смещены относительно друг друга на половину длины дуги обода, связывающей две последовательно расположенные вершины валка, кроме того, с целью повышения надежности одновременной подачи нескольких проволок, на ободах выполнены кольцевые канавки и параллельно им— расположенные между вершинами валков сквозные пазы.

На фиг. 1 — поперечный разрез пары валков; на фиг. 2 — вид спереди, частично в разрезе.

Валки 1 и 2, представляющие правильную многогранную призму со скругленными по радиусу вершинами и смонтированные в подшипниках 3 основания, связаны зубчатой передачей 4, 5 и установлены на валах 6. При этом валки выполнены с упругими ободами 7 и 8 в виде насаженных на валки втулок, жестко связанных с валками по вершинам этой призмы в местах, обозначенных позицией 9, при этом вершины обоих валков смещены на полшага относительно друг друга, так что место жесткой связи обода с одним валком всегда взаимодействует со свободным участ10 ком обода второго валка.

На ободах 7 и 8 выполнены кольцевые канавки 10, в которые ложатся нитки перемещаемой устройством проволоки 11. Между вершинами валков параллельно канавкам на

15 ободах предусмотрены сквозные пазы 12.

Устройство работает следующим образом.

При монтаже расстояние между осями валков 1 и 2 задают несколько меньшим суммы

2р радиусов ободов по гребню канавок 10 и диаметра проволоки 11; это обеспечивает надежный захват проволоки силами упругости свободных участков обода между местами креплений ободов к валкам.

Пазы 12 обеспечивают независимую работу части обода, взаимодействующей с каждой из нитей проволоки 11, поэтому все нити, независимо от колебаний диаметра проволоки и неравномерности износа желобов, подаются

30 надежно.

475201

Предмет изобретения

Фиг.f иг.

Составитель Л. Черкасова

Техред 3. Тараненко

Корректоры: Л. Корогод и А. Николаева

Редактор Г. Лановая

Заказ 2254/10 Изд. № 1560 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Устройство для подачи проволоки, содержащее два приводных подающих валка с упругими ободами, о т л и ч а ю III е е с я тем, что, с целью повышения точности подачи, каждый валок выполнен в виде правильной многогранной призмы со скругленными по радиусу вершинами, жестко связанными с ободами, при этом вершины обоих валков смещены относительно друг друга на половину дчины дуги обода, связывающей две последовательно расположенные вершины валка.

2. Устройство по п. 1, отлич ающееся

5 тем, что, с целью повышения надежности одновременной подачи нескольких проволок, на ободах выполнены кольцевые канавки и параллельно им — расположенные между вершинами валков сквозные пазы.
