Реферат

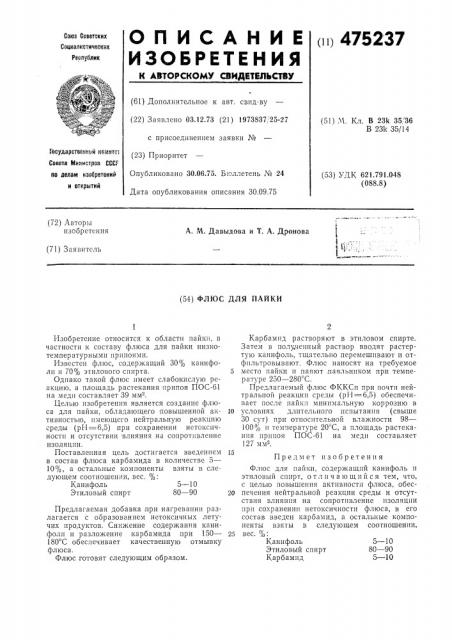

О П И С А Н И Е (ц) 475237

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социо п "ичрских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.12.73 (21) 1973837, 25-27 (51) Ч. Кл. В 23k 35, 36

В 23k 35/14 с присоединением заявки №

Опубликовано 30.06.75. Б;оллетень ¹ 24

Дата опубликования описания 30.09.75 (53) УДК 621.791.048 (088.8) по делам изобретений и открытий (72) Авторы изобретения

А. М. Давыдова и Т. А. Дронова (71) Заявитель (54) ФЛЮС ДЛЯ ПАЙКИ (23)

23 Приоритет

Совета Министров СССР

Изобретение относится к области пайки, в частности к составу флюса для пайки низкотемпературными припоями.

Известен флюс, содержащий 30% канифоли и 70% этилового спирта.

Однако такой флюс имеет слабокислую реакцию, а площадь растекания припоя ПОС-61 на меди составляет 39 мм .

Целью изобретения является создание флюса для пайки, обладающего повышенной активностью, имеющето нейтральную реакцию среды (рН=6,5) при сохранении нетоксичности и отсутствии влияния на сопротивление изОляции.

Поставленная цель достигается введением в состав флюса карбамида в количестве 5—

10%, а остальные компоненты взяты в следующем соотношении, вес. %:

Канифоль 5 — 10

Этиловый спирт 80 — 90

Предлагаемая добавка при нагревании разлагается с образованием нетоксичных летучих продуктов. Снижение содержания канифоли и разложение карбамида при 150—

180 С обеспечивает качественную отмывку флюса.

Флюс .готовят следующим образом.

Карбампд растворяют в этиловом спирте.

Затем в получе|шый раствор вводят растертую канифоль, тщательно перемешивают и отфильтровывают. Флюс наносят на требуемое

5 место пайки и паяют, паяльником при температуре 250 — 280 С.

Предлагаемый флюс ФККСп при почти нейтральной реакции среды (рН=6,5) обеспечивает после пайки минимальную коррозию в

10 условиях длительного испытания (свыше

30 сут) при относительной влажности 98—

100% и температуре 20 С, а площадь р астеканпя припоя ПОС-61 на меди составляет

127 мм -.

Предмет изобретения

Флюс для пайки, содержащий канифоль и этиловый спирт, отличающийся тем, что, с целью повышения активности флюса. обес20 печения нейтральной реакции среды и отсутствия влияния на сопротивление изоляции при сохранении нетоксичности флюса, в его состав введен карбамид, а остальные компоненты взяты в следующем соотношении, 25 вес. %

Канифоль 5 — 10

Этиловый спирт 80 — 90

Кар бамид 5 — 10
