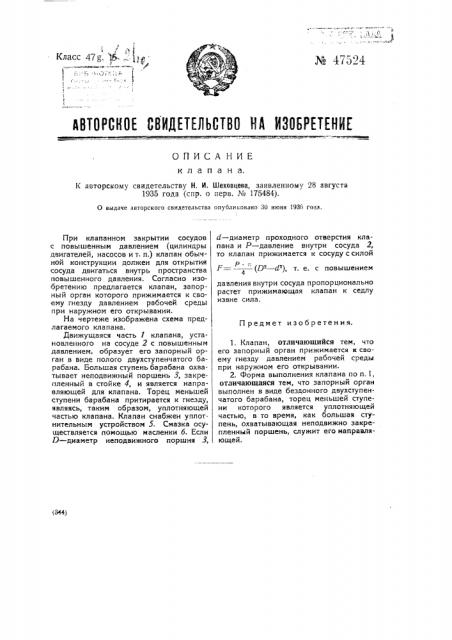

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСА НИЕ клапана.

К авторскому свидетельству Н. И. Шеховцева, заявленному 28 августа

1935 года (спр. о перв. ¹ 1?5484).

О выдаче авторского свидетельства опубликовано 30 июня 1936 года.

Предмет изобретения.

При клапанном закрытии сосудов с повышенным давлением (цилиндры двигателей, насосов и т. п.) клапан обычной конструкции должен для открытия сосуда двигаться внутрь пространства повышенного давления. Согласно изобретению предлагается клапан, запорный орган которого прижимается к своему гнезду давлением рабочей среды при наружном его открывании.

На чертеже изображена схема предлагаемого клапана.

Движущаяся часть 1 клапана, установленного на сосуде 2 с повышенным давлением, образует его запорный орган в виде полого двухступенчатого барабана. Большая ступень барабана охватывает неподвижный поршень 3, закрепленный в стойке 4, и является направляющей для клапана. Торец меньшей ступени барабана притирается к гнезду, являясь, таким образом, уплотняющей частью клапана. Клапан снабжен уплот. нительным устройством 5. Смазка осуществляется помощью масленки б. Если

D — диаметр неподвижного поршня 3, d — диаметр проходного отверстия клапана и P — давление внутри сосуда 2, то клапан прижимается к сосуду с силой

P-—

F (D — сР), т. е. с повышением давления внутри сосуда пропорционально растет прижимающая клапан к седлу извне сила.

l. Клапан, отличающийся тем, что его запорный орган прижимается к своему гнезду давлением рабочей среды при наружном его открывании.

2. Форма выполнения клапана по и. 1, отличающаяся тем, что запорный орган выполнен в виде бездонного двухступенчатого барабана, торец меньшей ступени которого является уплотняющей частью, в то время, как большая ступень, охватывающая неподвижно закрепленный поршень, служит его направляющей.
