Реферат

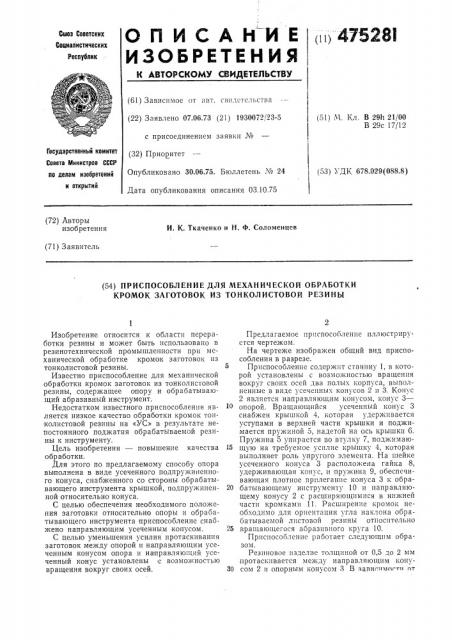

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 47528 I

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.06.73 (21) 1930072/23-5 с присоединением заявки ¹ (32) Приоритет (51) М. Кл. В 29h 21/00

В 29с 17/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 30.06.75. Бюллетень ¹ 24 (53) УДК 678.029(088.8) Дата опубликования описания 03.10.75 (72) Авторы изобретения

И. К. Ткаченко и Н. Ф. Соломенцев (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ

КРОМОК ЗАГОТОВОК ИЗ ТОНКОЛИСТОВОЙ РЕЗИНЫ

Изобретение относится к области переработки резины и может быть использовано в рези нотехнической промышленности при механическойй обработке кромок заготовок пз тонколистовой резины.

Известно приспособление для механической обработки кромок заготовок из тонколистовой резины, содержащее опору и обрабатывающий абразивный инструмент.

Недостатком известного приспособления является низкое качество обработки кромок тонколистовой резины на «УС» в результате непостоянного поджатия обрабатываемой резины к инструменту.

Цель изобретения — повышение качества обработки.

Для этого по предлагаемому способу опора вьвполнена в виде усеченного подпружиненного конуса, снабженного со стороны обрабатывающего инструмента крышкой, подпружиненной относительно конуса.

С целью обеспечения необходимого положения заготовки относительно опоры и обрабатывающего инструмента приспособление снабжено направляющим усеченным конусом.

С целью уменьшения усилия протаскивания заготовок между опорой и направляющим усеченным конусом опора и направляющий усеченный конус установлены с возможностью вращения вокруг своих осей.

Предлагаемое прпспосооленпе пллюстрирустся чертежом.

На чертеже изображен общий вид приспособления в разрезе.

Приспособление содержит станину 1, в которой установлены с возможностью вращения вокруг своих осей два полых корпуса, выполненные в виде усеченных конусов 2 и 3. Конус

2 является направляющим конусом, конус 3— опорой. Вращающийся усеченный конус 3 снабжен крышкой 4, которая удерживается уступами в верхней части крышки и поджимается пружиной 5, надетой на ось крышки 6.

Пружина 5 упирается во втулку 7, поджимаю15 щую на требуемое усилие крышку 4, которая выполняет роль упругого элемента. На шейке усеченного конуса 3 расположена гайка 8, удерживающая конус, и пружина 9, обеспечивающая плотное прилеганпе конуса 3 к обра20 батывающему инструменту 10 и направляющему конусу 2 с расширяющимися в нижней части кромками 11. Расширение кромок необходимо для ориентации угла наклона обрабатываемой листовой резины относительно

25 вращающегося аоразивного круга 10.

Приспособление работает следующим образом.

Резиновое изделие толщиной от 0,5 до 2 мм протаскивается между направляющим конуЗО сом 2 и опорным конусом 3 В зависимости от

475281

Составитель В. Фуралев

Редактор Т. Никольская Техред 3. Тараненко Корректоры: Л. Паловка и Н. Лебедева

Заказ 2338/6 Изд. № 1588 Тираж 740 Подписное

ЦИИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ширины снимаемого уса и толщины резиновой заготовки регулируют расстояние между кругом и заготовкой и усилие прижима кромки к абразиву. Вращением втулки 7 создают необходимую жесткость крышки, которая вибрируя, упруго амортизирует неравномерности абразивного круга и создает стабильное усилие обработки.

Предмет изобретения

1. Приспособление для механической обработки кромок заготовок из тонколистовой резины, содержащее опору и обрабатывающий абразивный инструмент, о т ч и ч а ю щ е е с я тем, что, с целью повышения качества обраоотки, опора выполнена в ви,де усеченного подпружиненного конуса, снабженного со стороны обрабатывающего инструмента крышкой, подпружиненной относительно конуса.

2. Приспособление по п. 1, о тл и ч а ю ще еся тем, что, с целью обеспечения необходимого положения заготовки относительно опоры и обрабатывающего инструмента, оно снабжено направляющим усеченным конусом.

3. Приспособление по пп. 1 и 2, о т л и ч а ющ е е с я тем, что, с целью уменьшения усилия протаскивания заготовок между опорой и направляющим конусом, опора и направляющий усеченный конус установлены с возможностью

15 вращения вокруг своих осей.
