Реферат



Класс 49а, 28

4(531

АВТОРСКОЕ- СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ опи1лник оправки с двумя конусами для установки трубчатых изделий.

К авторскому свидетельству Д. Е. Волхова, заявленному 7 сентября

1935 года (спр. о перв. № 175983).

0 выдаче авторского свидегельства опубликовано 30 июня 1936 года.

Ф

Известно уже применение двух кону- I ками 3, 4, закрывающими внутренние сов для установки трубчатых изделий на полости конусов с находящимися в них станках. Предлагаемая оправка с целью . колодками 2. Конусы 1 служат для завозможности центрирования ее с изде- крепления обрабатываемого изделия, а, лием независимо от центров станка в переставные колодки 2 — для центриропоперечном направлении для более точ- вания оправки. Стяжная муфта 7 служит для сближения конусов и установки их соответственно длине изделия.

-Данная оправка предназначена для применения при шлифовке разного рода шпинделей и других трубчатых изделий.

Предмет изобретения.

Оправка с двумя конусами для установки трубчатыи изделий, отличающая.г -1.

), 1 !

-г у (I. .. 0

1ип.,11е ати ., и Труа" Зак. 4347 - 5.0 (351) ной выверки обрабатываемого изделия, снабжена на концах переставными колодками с отверстиями для центров станка.

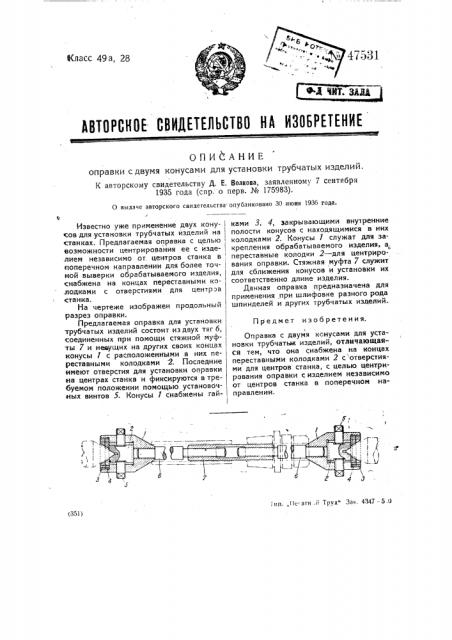

На чертеже изображен продольный разрез оправки.

Предлагаемая оправка для установки

-трубчатых издели и состоит из двух тя г 6, соединенных при помощи стяжной муфты 7 и несущих на других своих концах конусы 1 с расположенными в них переставными колодками 2. Последние имеют отверстия для установки оправки на центрах станка и фиксируются в требуемом положении помощью установочных винтов 5. Конусы 1 снабжены гай- ся тем, что она снабжена на концах переставными колодками 2 с отверстиями для центров станка, с целью центрирования оправки с изделием независимо от центров станка в поперечном направлении.
