Реферат



- Класс 52а, 4Ц

М 47535

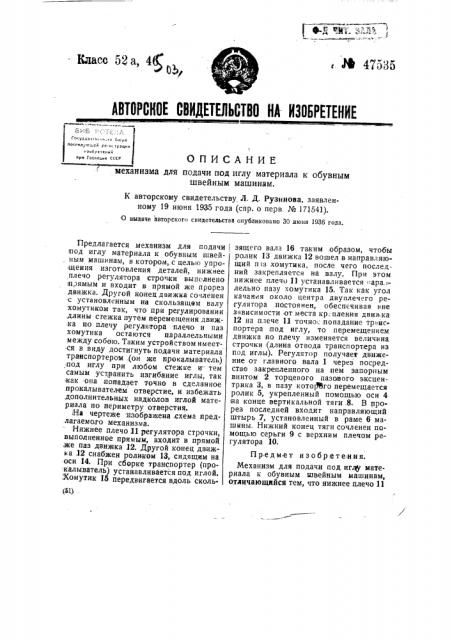

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA- ИЗОБРЕТЕНИЕ

Гпсуаарстн ppfp аюрс поспсптесссй pc N трацнн нзсбрсссннй прн Гссппанс СССР н

О ПИСАНИЕ механизма для подачи под иглу материала к обувным швейным машинам.

К авторскому свидетельству Д. Д. Рузинова, заявленному 19 июня 1935 года (спр. о перв. № 171541).

О выдаче авторского свидетельства опубликовано 30 июня 1936 года.

Предлагается механизм для подачи под иглу материала к обувным швей. ным машинам, в котором, с целью упрощения изготовления деталей, нижнее плечо регулятора строчки вып(.лнено

el,зямым н входит в прямой же прорез движка. Другой конец движка сочленен с установленным на скользящем валу хомутиком так, что при регулировании .длины стежка путем перемещения движка по плечу регулятора плечо и паз хомутика остаются параллельными между собою. Таким устройством имеется в виду достигнуть подачи материала транспортером,(он же прокалыватель) под иглу при любом стежке и- тем самым устранить изгибание иглы, так как она попадает точно в сделанное прокалывателем отверстие, и избежать .дополнительных надколов иглой материала по периметру отверстия.

На чертеже изображена .схема предлагаемого механизма. яижнее плечо ц регулятора строчки, выполненное прямым, входит в прямой ,же паз движка 12. Другой конец движка 12 снабжен роликом 13, сидящим на оси 14. При сборке транспортер (прокалыватель) устанавливается под иглой. . Хомутик 10 передвигается вдоль сколь вящего вала 16 таким образом, чтобы ролик 13 движка 12 вошел в направляющий п1з хомутика, после чего последний закрепляется на валу. При этом нижнее плечо 11 устанавливается i apa.iлельно пазу хомутика 10. Так как угол качания около центра двуплечего ре.гулятора .постоянен, обеспечивая вне зависимости от места крс пления движка

12 на,плече 11 точно.:попадание тр«нспортера,под иглу, то перемещением движка по плечу изменяется величина строчки (длина отвода транспортера из под иглы). Регулятор получает движение от главного вала .1 через посредство закрепленного на нем запорным винтом 2 торцевого пазового эксцентрика 3, в пазу кото %го перемещается ролик 0, укрепленный помощью оси 4

:на конце вертикальной тяги .8. В прорез последней входит направляющий штырь 7, установленный в раме 6 машины. Нижний конец тяги сочленен помощью серьги 9 с верхним плечом ре= гулятора .10.

Предмет изобретения.

Механизм для подачи под иггф материала к обувным швейным машинам, отличающийся тем, что нижнее плечо 11 уегу4ятора строчки выполнено прямым

li сочлецено движком 12с укрепленным на скользящем валу 16 хомутиком 15, таким образом, что при перемещении движка 12 по плечу 11 и по пазу хомутика 15, с целью регулирования длины стежка, плечо 11 и паз хомутика остаются параллельными между собою.

Тип, „Промполмграф . Тамбовская, 12. Зак. 29?О
